Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

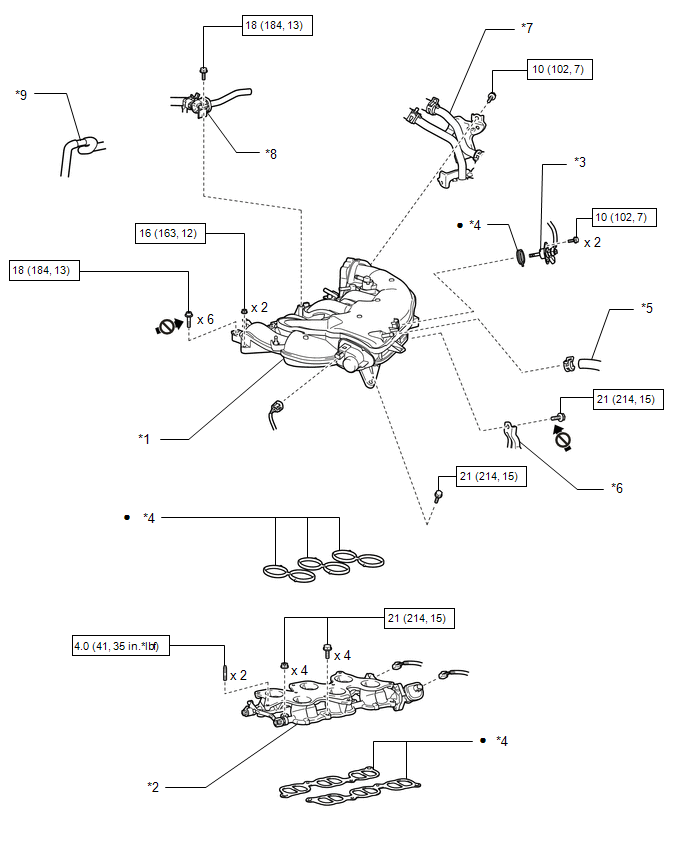

| *1 | INTAKE AIR SURGE TANK ASSEMBLY | *2 | INTAKE MANIFOLD |
| *3 | COLD START FUEL INJECTOR ASSEMBLY | *4 | GASKET |
| *5 | UNION TO CHECK VALVE HOSE | *6 | NO. 2 SURGE TANK STAY |
| *7 | NO. 3 WATER BY-PASS PIPE | *8 | PURGE VALVE (PURGE VSV) |
| *9 | NO. 2 WATER BY-PASS HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants (to the threaded parts) | - | - |
