Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.
| *A | for Full Cover Type | - | - |
| *1 | REAR NO. 1 FLOOR BOARD SUB-ASSEMBLY | *2 | FRONT CENTER FLOOR BRACE |
| *3 | REAR NO. 2 FLOOR BOARD SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

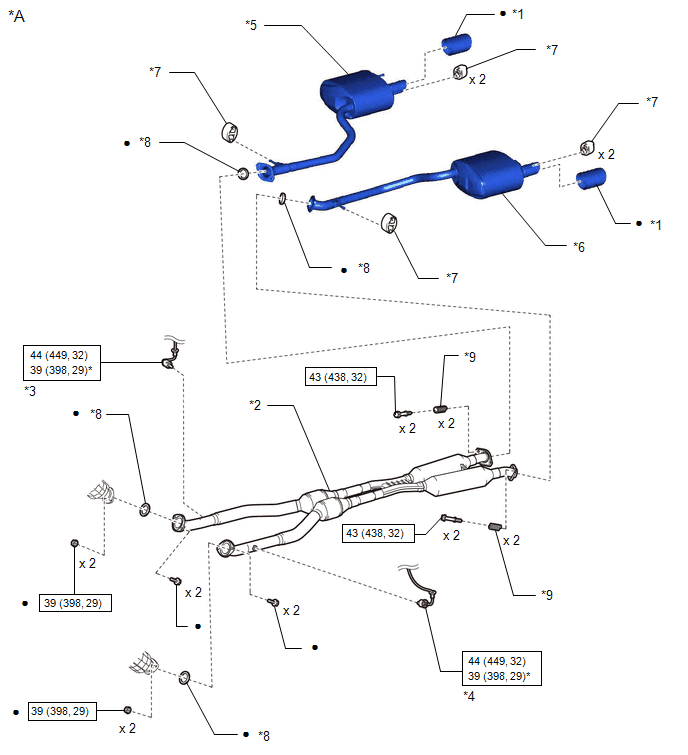

| *A | for 2WD | - | - |
| *1 | TAIL EXHAUST PIPE BAFFLE SUB-ASSEMBLY | *2 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) |
| *3 | HEATED OXYGEN SENSOR (for Bank 1) | *4 | HEATED OXYGEN SENSOR (for Bank 2) |
| *5 | TAIL EXHAUST PIPE ASSEMBLY | *6 | TAIL EXHAUST PIPE LH |
| *7 | EXHAUST PIPE SUPPORT | *8 | GASKET |
| *9 | COMPRESSION SPRING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |

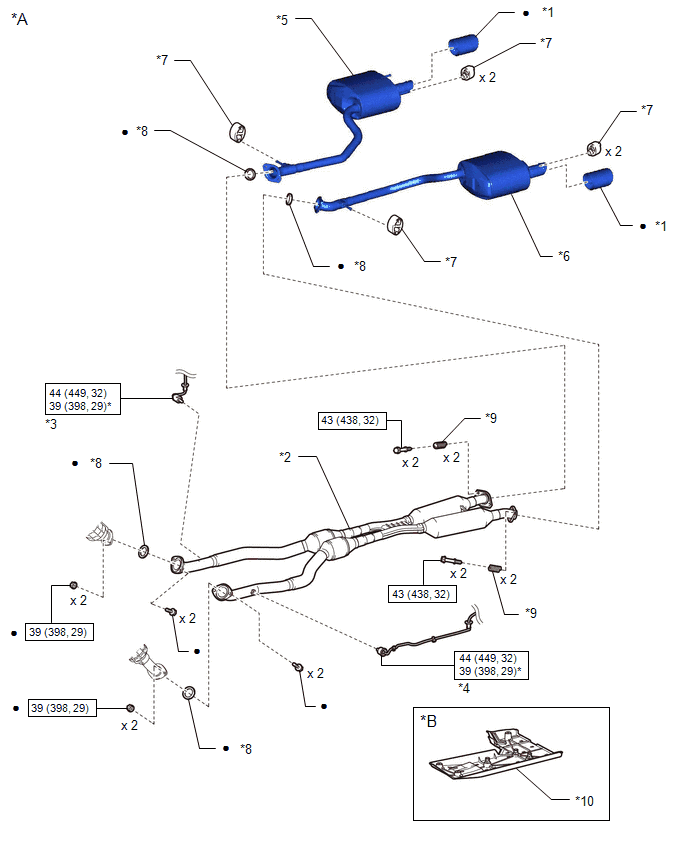

| *A | for AWD | *B | w/ Front Floor Cover LH |
| *1 | TAIL EXHAUST PIPE BAFFLE SUB-ASSEMBLY | *2 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) |
| *3 | HEATED OXYGEN SENSOR (for Bank 1) | *4 | HEATED OXYGEN SENSOR (for Bank 2) |
| *5 | TAIL EXHAUST PIPE ASSEMBLY | *6 | TAIL EXHAUST PIPE LH |
| *7 | EXHAUST PIPE SUPPORT | *8 | GASKET |
| *9 | COMPRESSION SPRING | *10 | FRONT FLOOR COVER LH |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
