Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

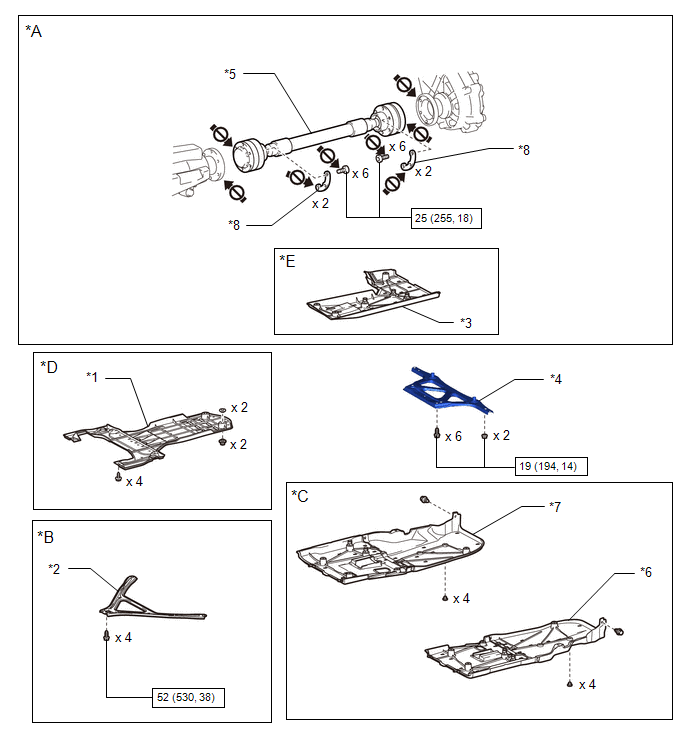

Fig 1: Exhaust Manifold Replacement Components With Torque Specifications [04/2013 - 08/2015] (1 Of 3)
| *A | for AWD | *B | for 2WD |
| *C | for Full Cover Type | *D | w/ NO. 2 Engine Under Cover |
| *E | w/ Front Floor Cover LH | - | - |
| *1 | NO. 2 ENGINE UNDER COVER | *2 | FRONT SUSPENSION MEMBER BRACE |
| *3 | FRONT FLOOR COVER LH | *4 | FRONT CENTER FLOOR BRACE |
| *5 | FRONT PROPELLER SHAFT ASSEMBLY | *6 | REAR NO. 2 FLOOR BOARD SUB-ASSEMBLY |
| *7 | REAR NO. 1 FLOOR BOARD SUB-ASSEMBLY | *8 | CONSTANT VELOCITY UNIVERSAL JOINT |
| N.m (kgf/cm, ft.lbf): Specified torque | Do not apply lubricants (to the threaded parts) |

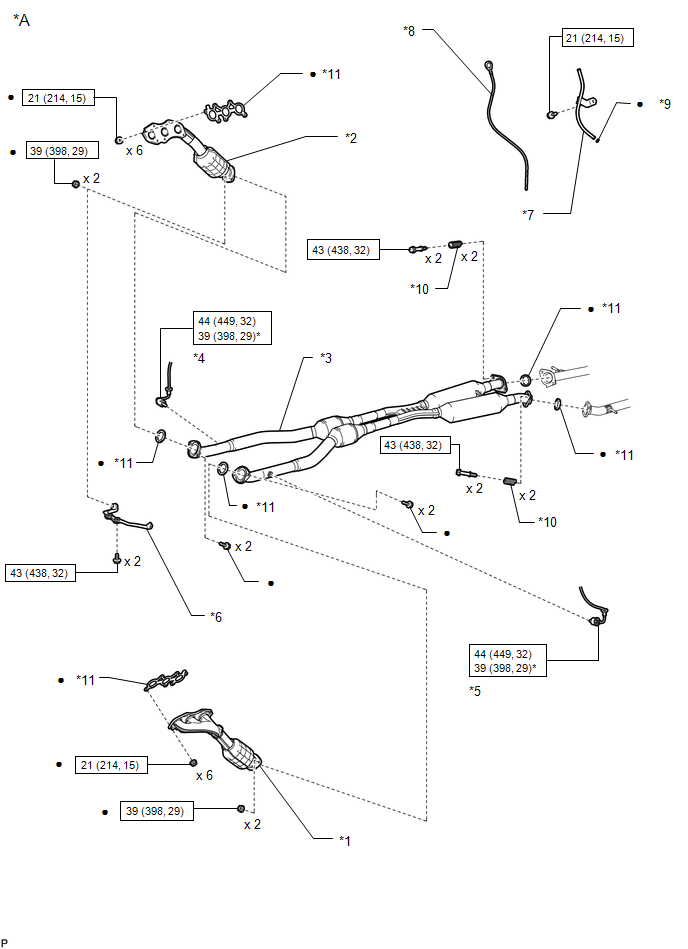

Fig 2: Exhaust Manifold Replacement Components With Torque Specifications [04/2013 - 08/2015] (2 Of 3)
| *A | for 2WD | - | - |
| *1 | EXHAUST MANIFOLD SUB-ASSEMBLY LH (TWC: Front Catalyst) | *2 | EXHAUST MANIFOLD SUB-ASSEMBLY RH (TWC: Front Catalyst) |
| *3 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *4 | HEATED OXYGEN SENSOR (for Bank 1) |
| *5 | HEATED OXYGEN SENSOR (for Bank 2) | *6 | NO. 1 EXHAUST PIPE SUPPORT BRACKET SUB-ASSEMBLY |
| *7 | NO. 2 ENGINE OIL LEVEL DIPSTICK GUIDE | *8 | ENGINE OIL LEVEL DIPSTICK |
| *9 | O-RING | *10 | COMPRESSION SPRING |
| *11 | GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |

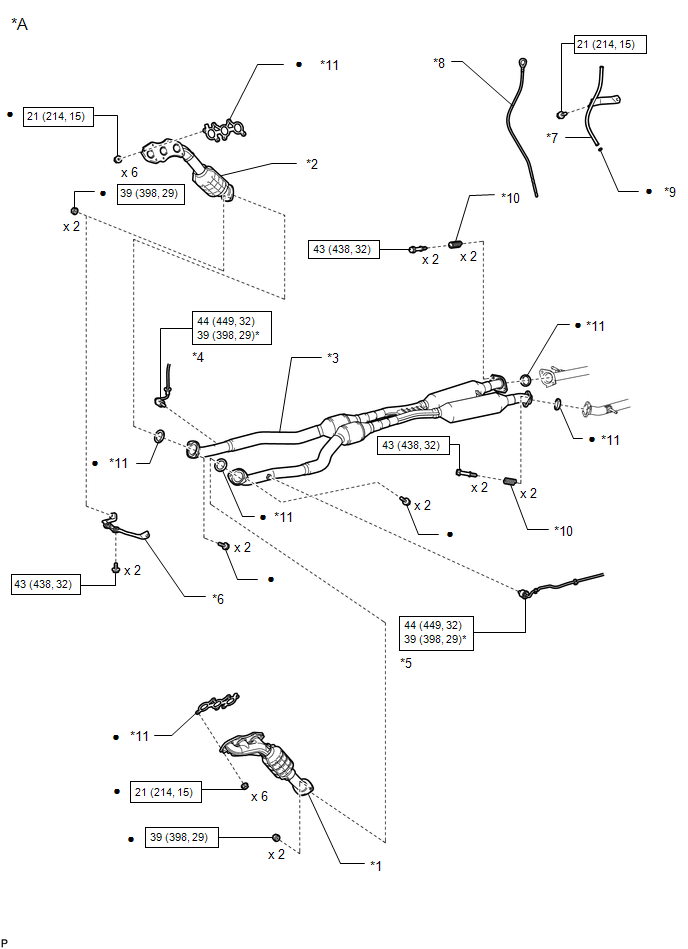

Fig 3: Exhaust Manifold Replacement Components With Torque Specifications [04/2013 - 08/2015] (3 Of 3)
| *A | for AWD | - | - |
| *1 | EXHAUST MANIFOLD SUB-ASSEMBLY LH (TWC: Front Catalyst) | *2 | EXHAUST MANIFOLD SUB-ASSEMBLY RH (TWC: Front Catalyst) |
| *3 | FRONT EXHAUST PIPE ASSEMBLY (TWC: Rear Catalyst) | *4 | HEATED OXYGEN SENSOR (for Bank 1) |
| *5 | HEATED OXYGEN SENSOR (for Bank 2) | *6 | NO. 1 EXHAUST PIPE SUPPORT BRACKET SUB-ASSEMBLY |
| *7 | NO. 2 ENGINE OIL LEVEL DIPSTICK GUIDE | *8 | ENGINE OIL LEVEL DIPSTICK |
| *9 | O-RING | *10 | COMPRESSION SPRING |
| *11 | GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
