Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

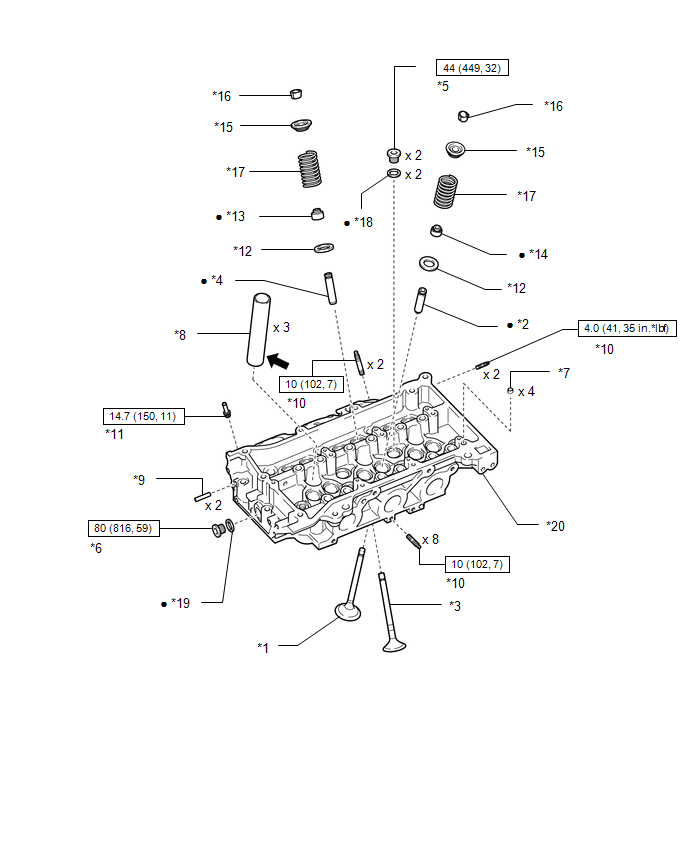

| *1 | EXHAUST VALVE | *2 | EXHAUST VALVE GUIDE BUSH |
| *3 | INTAKE VALVE | *4 | INTAKE VALVE GUIDE BUSH |
| *5 | NO. 1 STRAIGHT SCREW PLUG | *6 | NO. 2 STRAIGHT SCREW PLUG |
| *7 | RING PIN | *8 | SPARK PLUG TUBE |
| *9 | STRAIGHT PIN | *10 | STUD BOLT |
| *11 | UNION | *12 | VALVE SPRING SEAT |
| *13 | INTAKE VALVE STEM OIL SEAL | *14 | EXHAUST VALVE STEM OIL SEAL |
| *15 | VALVE SPRING RETAINER | *16 | VALVE SPRING RETAINER LOCK |
| *17 | INNER COMPRESSION SPRING | *18 | WATER HOLE GASKET |
| *19 | CYLINDER HEAD SCREW PLUG GASKET | *20 | CYLINDER HEAD |
| N.m (kgf/cm, ft*lbf) : Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
