Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

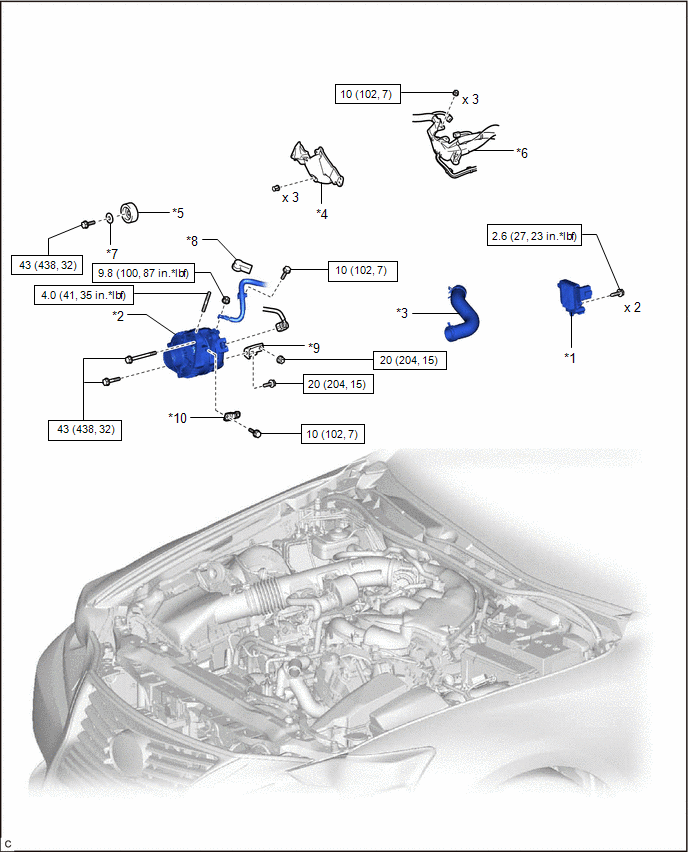

| *1 | COOLING FAN ECU | *2 | GENERATOR ASSEMBLY |
| *3 | NO. 1 RADIATOR HOSE | *4 | NO. 2 ENGINE COVER SUB-ASSEMBLY |
| *5 | NO. 2 IDLER PULLEY SUB-ASSEMBLY | *6 | WIRE HARNESS |
| *7 | NO. 2 IDLER PULLEY PLATE | *8 | TERMINAL CAP |
| *9 | GENERATOR BRACKET | *10 | WIRE HARNESS BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

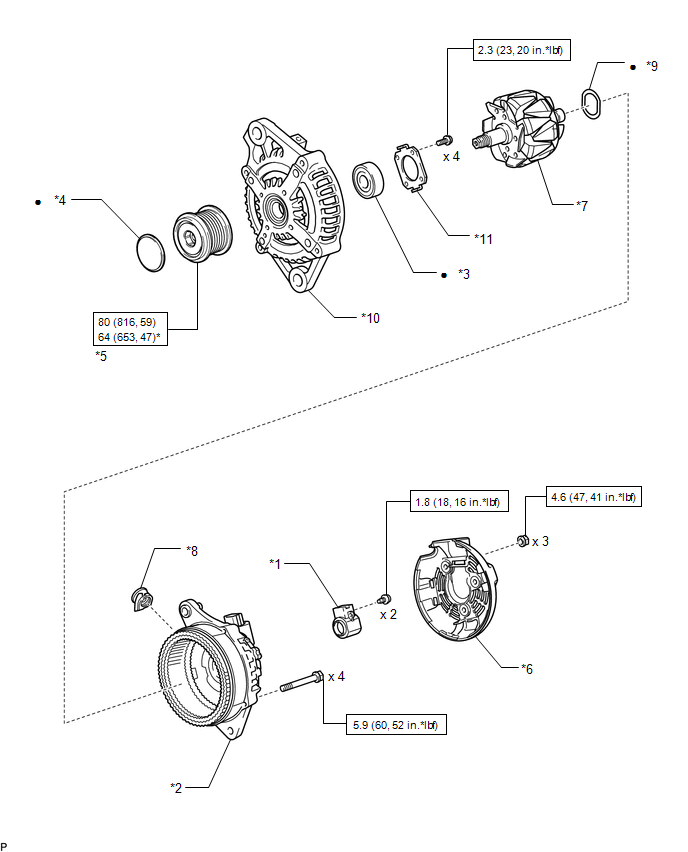

| *1 | GENERATOR BRUSH HOLDER ASSEMBLY | *2 | GENERATOR COIL ASSEMBLY |
| *3 | GENERATOR DRIVE END FRAME BEARING | *4 | GENERATOR PULLEY CAP |
| *5 | GENERATOR PULLEY WITH CLUTCH | *6 | GENERATOR REAR END COVER |
| *7 | GENERATOR ROTOR ASSEMBLY | *8 | GENERATOR TERMINAL INSULATOR |
| *9 | WASHER | *10 | GENERATOR DRIVE END FRAME |
| *11 | RETAINER PLATE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
