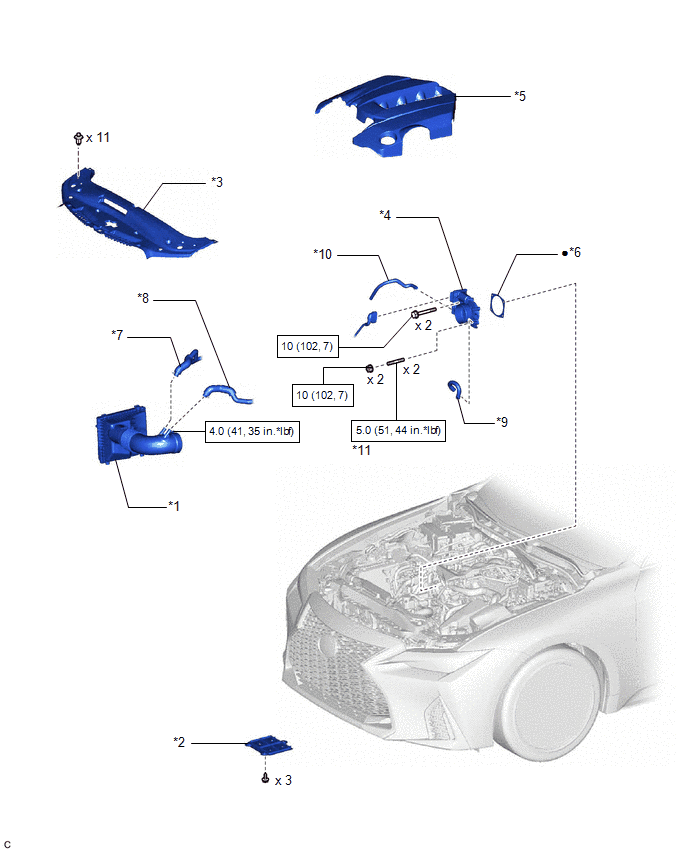

Components [11/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | CENTER NO. 4 ENGINE UNDER COVER |
| *3 | COOL AIR INTAKE DUCT SEAL | *4 | THROTTLE BODY WITH MOTOR ASSEMBLY |
| *5 | V-BANK COVER SUB-ASSEMBLY | *6 | THROTTLE BODY GASKET |
| *7 | NO. 2 VENTILATION HOSE | *8 | NO. 3 VENTILATION HOSE |
| *9 | NO. 4 WATER BY-PASS HOSE | *10 | NO. 5 WATER BY-PASS HOSE |
| *11 | STUD BOLT | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
