Components [11/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | REAR BODY MOUNTING CUSHION SUB-ASSEMBLY LH | *2 | REAR BODY MOUNTING CUSHION SUB-ASSEMBLY RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

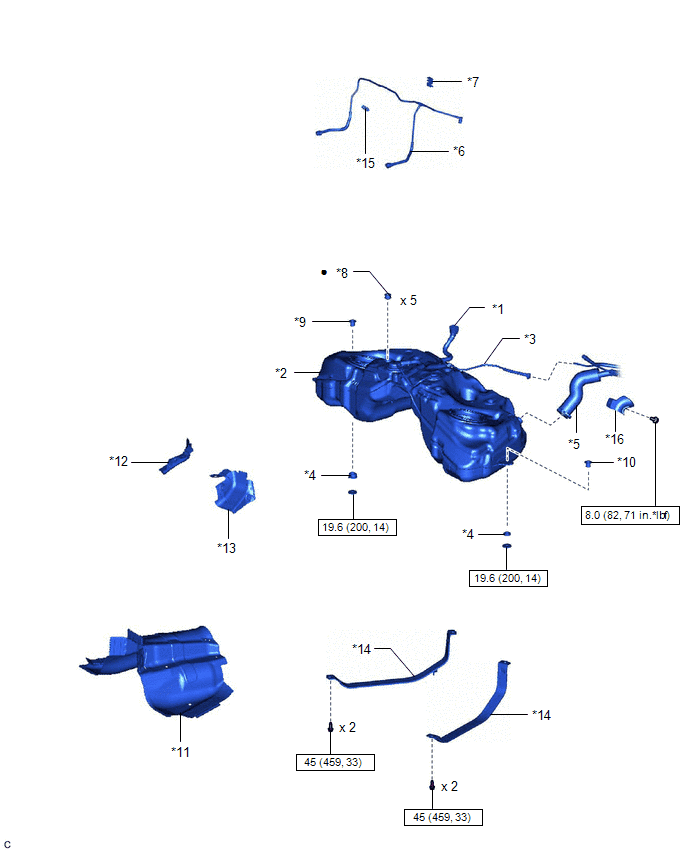

| *1 | FUEL CUT OFF VALVE TUBE | *2 | FUEL TANK ASSEMBLY |
| *3 | FUEL TANK BREATHER TUBE | *4 | FUEL TANK CUSHION |
| *5 | FUEL TANK TO FILLER PIPE HOSE | *6 | FUEL TANK MAIN TUBE SUB-ASSEMBLY |
| *7 | NO. 5 FUEL TUBE CLAMP | *8 | NO. 6 FUEL TANK CUSHION |
| *9 | FUEL TANK BRACKET | *10 | FUEL TANK CUSHION SET |
| *11 | NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY | *12 | NO. 2 FUEL TANK PROTECTOR |
| *13 | NO. 3 FUEL TANK PROTECTOR | *14 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY |
| *15 | NO. 3 FUEL TUBE CLAMP | *16 | NO. 2 FUEL TANK FILLER PIPE SUPPORT |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
