Components [11/2021 - 09/2022]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | REAR SEAT CUSHION ASSEMBLY | *2 | REAR SEAT CUSHION LOCK HOOK |
| • | Non-reusable part | - | - |
| *1 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | *2 | FUEL TANK MAIN TUBE SUB-ASSEMBLY |
| *3 | FUEL PUMP GAUGE RETAINER | *4 | REAR FLOOR SERVICE HOLE COVER |
| *5 | TUBE JOINT CLIP | *6 | FUEL RETURN VENT TUBE SUB-ASSEMBLY |
| *7 | FUEL SUCTION TUBE SET GASKET | *8 | NO. 1 FUEL TUBE CLAMP |
| *9 | BUTYL TAPE | - | - |
| • | Non-reusable part | - | - |

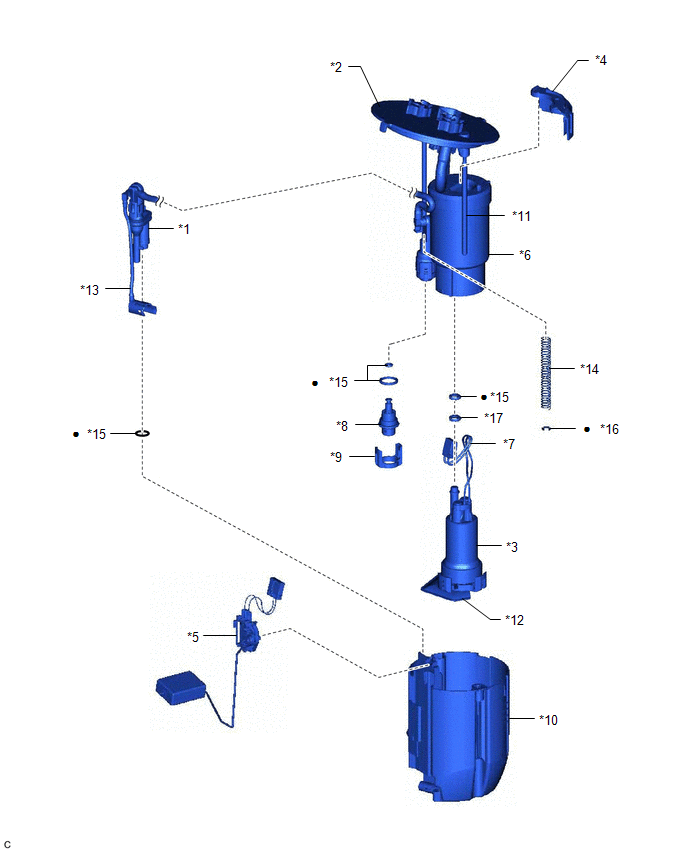

| *1 | JET PUMP | *2 | FUEL SUCTION PLATE SUB-ASSEMBLY |
| *3 | FUEL PUMP WITH FILTER ASSEMBLY | *4 | NO. 1 FUEL SUCTION SUPPORT |
| *5 | FUEL SENDER GAUGE ASSEMBLY | *6 | FUEL FILTER |
| *7 | FUEL PUMP HARNESS | *8 | FUEL MAIN VALVE ASSEMBLY |
| *9 | NO. 2 FUEL SUCTION SUPPORT | *10 | NO. 1 FUEL SUB-TANK |
| *11 | FUEL SUCTION PLATE SHAFT | *12 | SUCTION FILTER |
| *13 | FUEL TUBE | *14 | SPRING |
| *15 | O-RING | *16 | E-RING |
| *17 | FUEL PUMP SPACER | - | - |
| • | Non-reusable part | - | - |
