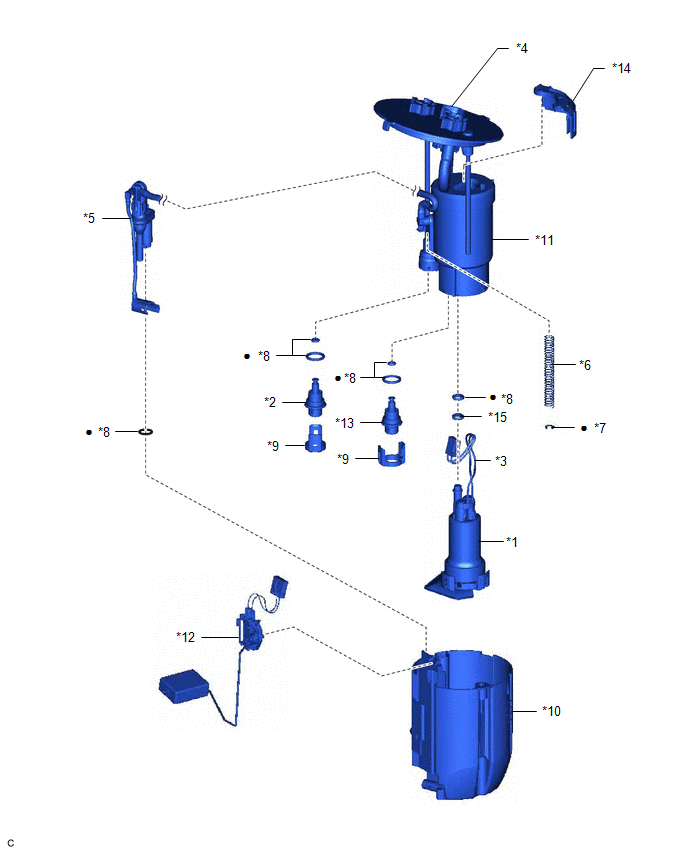

Components [11/2021 - 09/2022]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | FUEL PUMP WITH FILTER ASSEMBLY | *2 | FUEL MAIN VALVE ASSEMBLY |
| *3 | FUEL PUMP HARNESS | *4 | FUEL SUCTION PLATE SUB-ASSEMBLY |
| *5 | JET PUMP | *6 | SPRING |
| *7 | E-RING | *8 | O-RING |
| *9 | NO. 2 FUEL SUCTION SUPPORT | *10 | NO. 1 FUEL SUB-TANK |
| *11 | FUEL FILTER | *12 | FUEL SENDER GAUGE ASSEMBLY |
| *13 | FUEL PRESSURE REGULATOR ASSEMBLY | *14 | NO. 1 FUEL SUCTION SUPPORT |
| *15 | FUEL PUMP SPACER | - | - |
| • | Non-reusable part | - | - |
