Components [11/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.

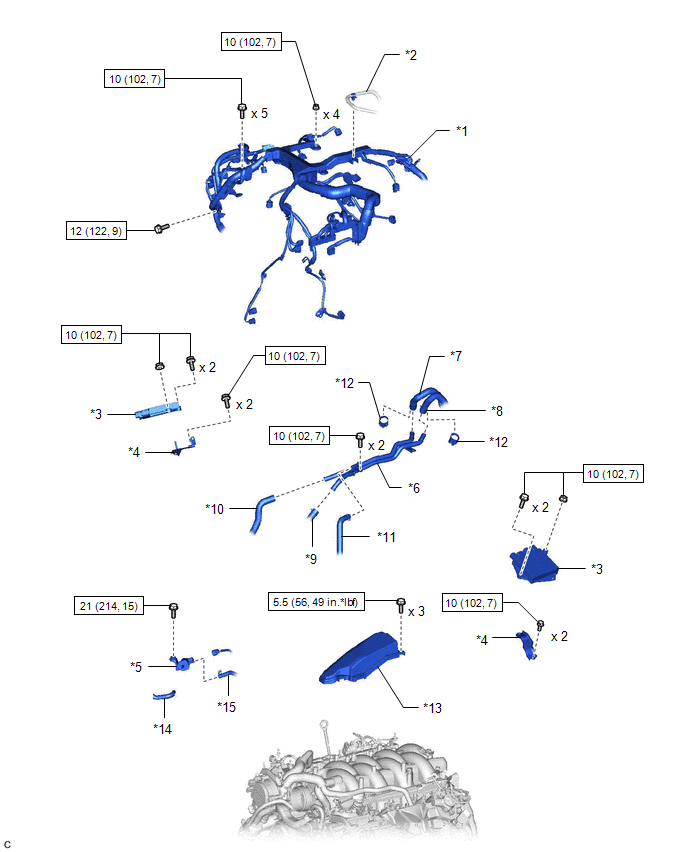

| *1 | ENGINE WIRE | *2 | FUEL TUBE SUB-ASSEMBLY |
| *3 | INJECTOR DRIVER | *4 | INJECTOR DRIVER BRACKET |
| *5 | PURGE VALVE (PURGE VSV) | *6 | WATER BY-PASS PIPE SUB-ASSEMBLY |
| *7 | HEATER WATER OUTLET HOSE | *8 | HEATER WATER INLET HOSE |
| *9 | WATER BY-PASS HOSE | *10 | NO. 3 WATER BY-PASS HOSE |
| *11 | NO. 5 WATER BY-PASS HOSE | *12 | WATER HOSE SET |
| *13 | ENGINE ROOM ECU COVER | *14 | FUEL VAPOR FEED HOSE |
| *15 | NO. 1 FUEL VAPOR FEED HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

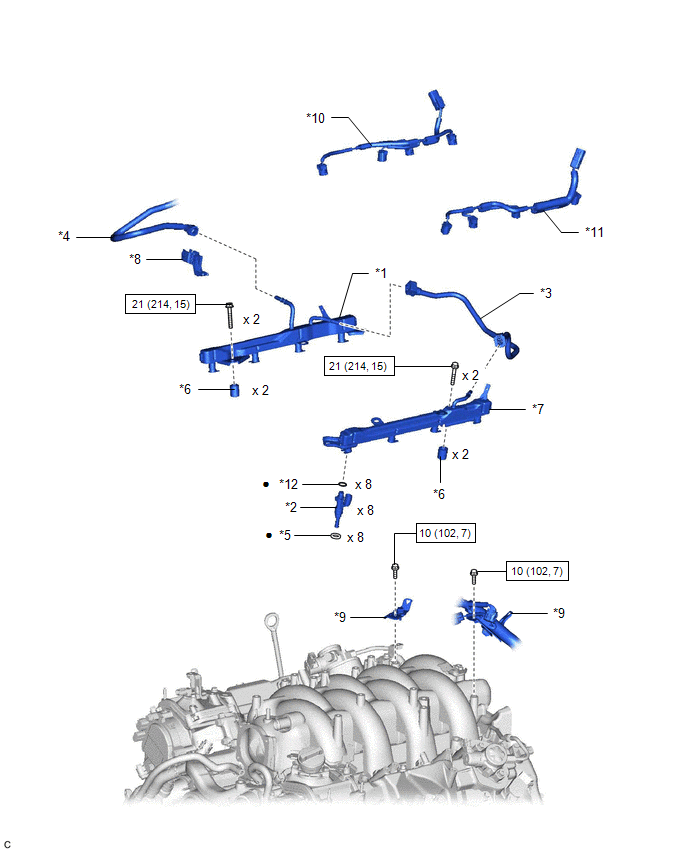

| *1 | FUEL DELIVERY PIPE SUB-ASSEMBLY | *2 | PORT FUEL INJECTOR ASSEMBLY |
| *3 | FUEL TUBE SUB-ASSEMBLY | *4 | NO. 2 FUEL TUBE SUB-ASSEMBLY |
| *5 | INJECTOR VIBRATION INSULATOR | *6 | NO. 1 DELIVERY PIPE SPACER |
| *7 | NO. 2 FUEL DELIVERY PIPE SUB-ASSEMBLY | *8 | EFI FUEL PIPE CLAMP |
| *9 | WIRE HARNESS BRACKET | *10 | NO. 6 ENGINE WIRE |
| *11 | NO. 7 ENGINE WIRE | *12 | O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
