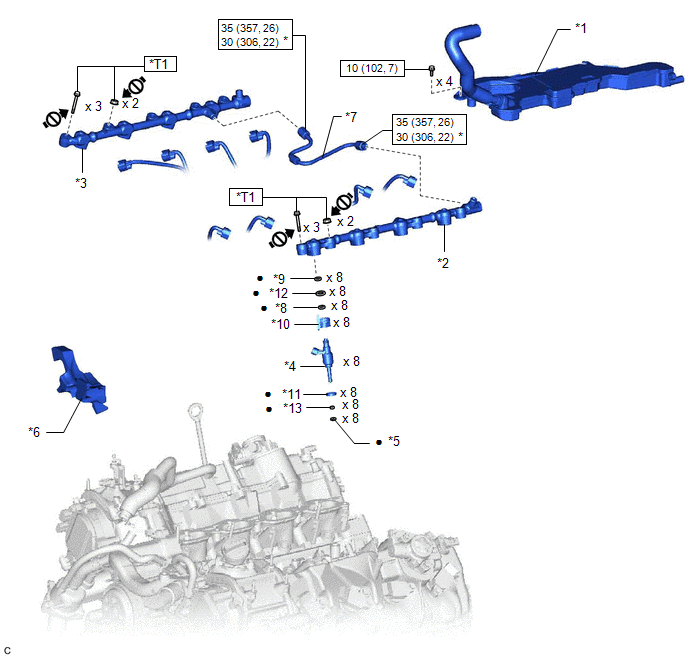

Components [11/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | CASE SEPARATOR | *2 | FUEL DELIVERY PIPE LH |
| *3 | FUEL DELIVERY PIPE RH | *4 | DIRECT FUEL INJECTOR ASSEMBLY |
| *5 | FUEL INJECTOR SEAL | *6 | NO. 2 ENGINE COVER SUB-ASSEMBLY LH |
| *7 | NO. 4 FUEL PIPE SUB-ASSEMBLY | *8 | NO. 1 FUEL INJECTOR BACK-UP RING |
| *9 | NO. 3 FUEL INJECTOR BACK-UP RING | *10 | NOZZLE HOLDER CLAMP |
| *11 | INJECTOR VIBRATION INSULATOR | *12 | O-RING |
| *13 | C-RING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with a union nut wrench | |
| • | Non-reusable part | Do not apply lubricants to the threaded parts | |
| *T1 | 1st: 10 (102, 7) 2nd: 29 (296, 21) |
- | - |
