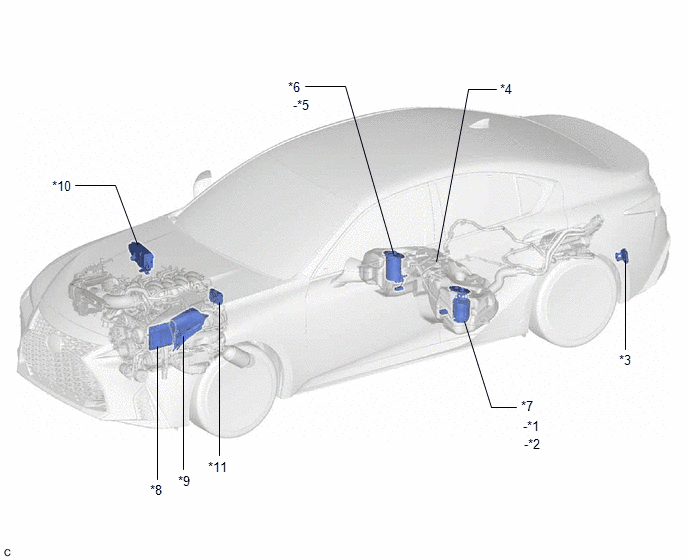

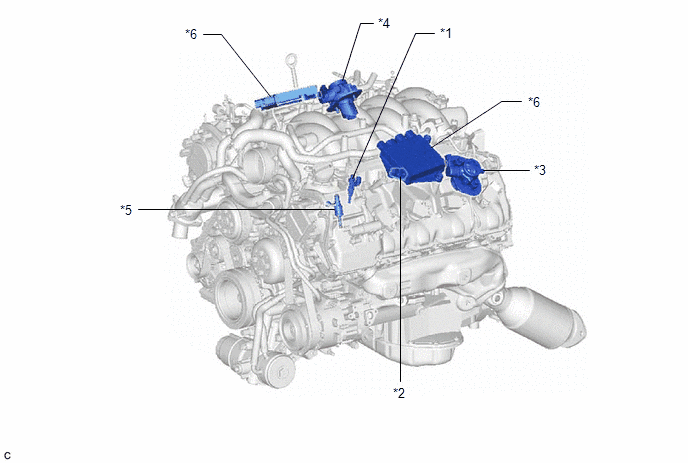

Parts Location [09/2022 - ]: Illustration
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | FUEL SENDER GAUGE ASSEMBLY | *2 | FUEL PUMP |
| *3 | FUEL PUMP CONTROL ECU | *4 | FUEL TANK ASSEMBLY |
| *5 | NO. 2 FUEL SENDER GAUGE ASSEMBLY | *6 | FUEL TANK VENT TUBE ASSEMBLY |
| *7 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | *8 | ECM |
| *9 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - SEMICONDUCTOR POWER INTEGRATION ECU (P INJ FUSE) - INJ NO. 1 RELAY - INJ NO. 2 RELAY |
*10 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - FUEL PMP FUSE |
| *11 | NO. 3 ENGINE ROOM RELAY BLOCK ASSEMBLY - EFI MAIN NO. 2 RELAY |
- | - |
