Parts Location [09/2020 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 11 other vehicles, including the 2024 Lexus IS 500, 2024 Lexus IS 350, 2024 Lexus IS 300, 2023 Lexus IS 500, and 2023 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.

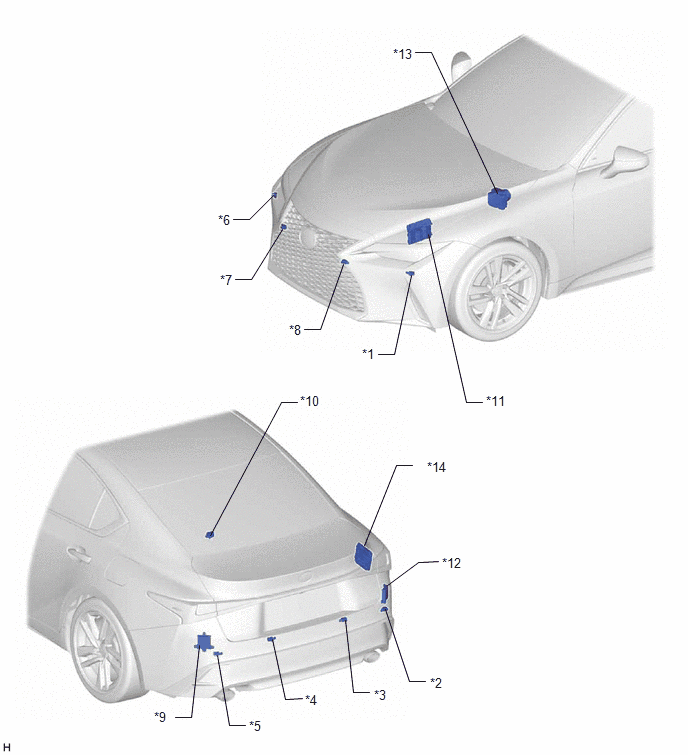

| *1 | FRONT CORNER ULTRASONIC SENSOR LH | *2 | REAR CORNER ULTRASONIC SENSOR RH |
| *3 | REAR CENTER ULTRASONIC SENSOR RH | *4 | REAR CENTER ULTRASONIC SENSOR LH |
| *5 | REAR CORNER ULTRASONIC SENSOR LH | *6 | FRONT CORNER ULTRASONIC SENSOR RH |
| *7 | FRONT CENTER ULTRASONIC SENSOR RH | *8 | FRONT CENTER ULTRASONIC SENSOR LH |
| *9 | BLIND SPOT MONITOR SENSOR LH (B) | *10 | NO. 2 CLEARANCE WARNING BUZZER |
| *11 | ECM | *12 | BLIND SPOT MONITOR SENSOR RH (A) |
| *13 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*14 | PARKING ASSIST ECU (w/ Panoramic View Monitor System) |

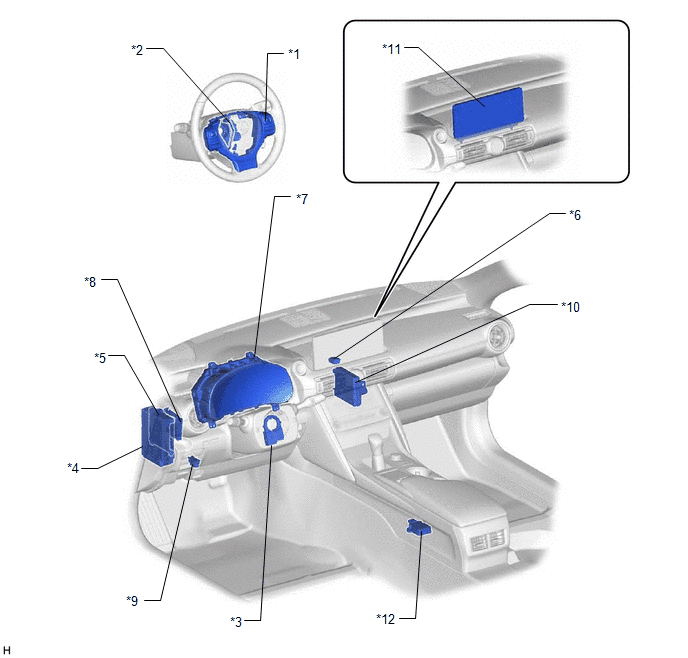

| *1 | STEERING PAD SWITCH ASSEMBLY | *2 | SPIRAL CABLE SUB-ASSEMBLY |
| *3 | STEERING SENSOR | *4 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 1 FUSE - ECU-IG1 NO. 2 FUSE |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | NO. 1 CLEARANCE WARNING BUZZER |
| *7 | COMBINATION METER ASSEMBLY - MULTI-INFORMATION DISPLAY - CLEARANCE SONAR OFF INDICATOR - RCTA OFF INDICATOR |
*8 | CLEARANCE WARNING ECU ASSEMBLY |
| *9 | DLC3 | *10 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *11 | MULTI-DISPLAY ASSEMBLY | *12 | YAW RATE AND ACCELERATION SENSOR |
