Parts Location [11/2021 - ]: Illustration
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.

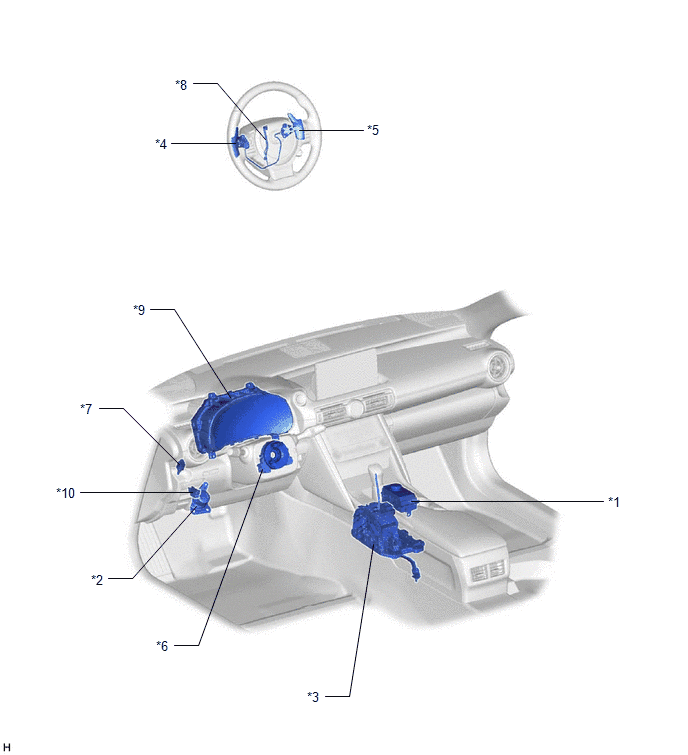

| *1 | COMBINATION SWITCH ASSEMBLY - NORMAL MODE SWITCH - SPORT MODE SWITCH - SNOW CONTROL SWITCH |
*2 | KICK DOWN SWITCH ASSEMBLY |
| *3 | TRANSMISSION FLOOR SHIFT ASSEMBLY - TRANSMISSION CONTROL SWITCH |
*4 | TRANSMISSION SHIFT SWITCH ASSEMBLY - SHIFT PADDLE SWITCH LH |
| *5 | TRANSMISSION SHIFT SWITCH ASSEMBLY - SHIFT PADDLE SWITCH RH |
*6 | SPIRAL CABLE SUB-ASSEMBLY |
| *7 | STOP LIGHT SWITCH ASSEMBLY | *8 | NO. 1 SWITCH WIRE |
| *9 | COMBINATION METER ASSEMBLY | *10 | DLC3 |
| *1 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *2 | ATF TEMPERATURE SENSOR (TRANSMISSION WIRE) |
| *3 | TRANSMISSION REVOLUTION SENSOR (NT) | *4 | TRANSMISSION REVOLUTION SENSOR (NC3) |
| *5 | TRANSMISSION REVOLUTION SENSOR (SP2) | *6 | SHIFT SOLENOID VALVE SR |
| *7 | SHIFT SOLENOID VALVE SLT | *8 | SHIFT SOLENOID VALVE SLU |
| *9 | OIL PRESSURE SWITCH | *10 | SHIFT SOLENOID VALVE SL1 |
| *11 | SHIFT SOLENOID VALVE SL5 | *12 | SHIFT SOLENOID VALVE SL4 |
| *13 | SHIFT SOLENOID VALVE SL3 | *14 | SHIFT SOLENOID VALVE SL |
| *15 | SHIFT SOLENOID VALVE SL2 | *16 | TRANSMISSION WIRE |
