Components [04/2013 - 10/2016]

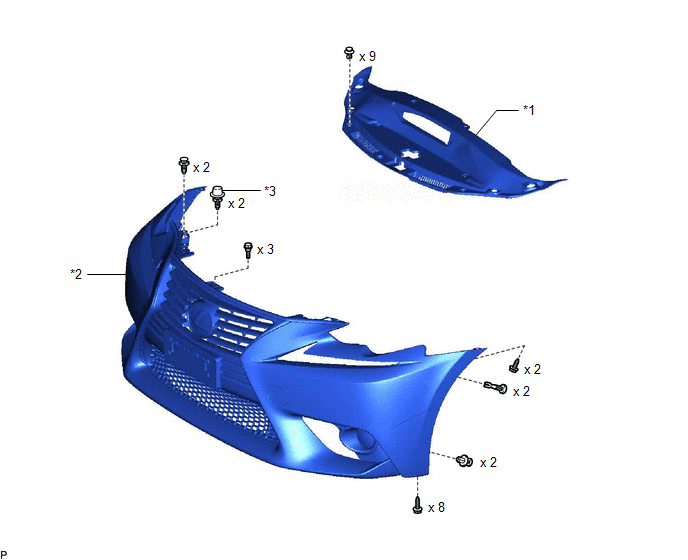

| *1 | COOL AIR INTAKE DUCT SEAL | *2 | FRONT BUMPER ASSEMBLY |
| *3 | RADIATOR SUPPORT CUSHION | - | - |

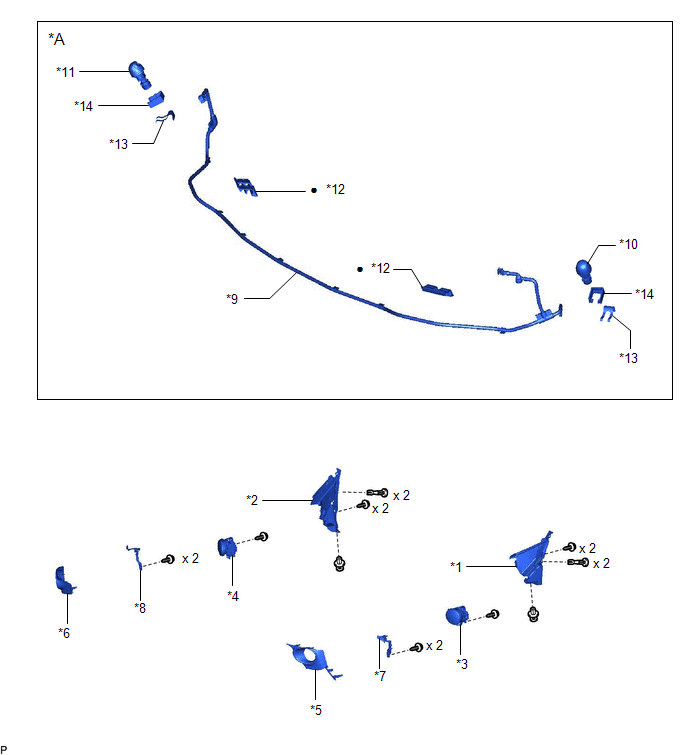

| *A | w/ Headlight Cleaner System | - | - |
| *1 | AIR INTAKE DUCT LH | *2 | AIR INTAKE DUCT RH |
| *3 | FOG LIGHT ASSEMBLY LH | *4 | FOG LIGHT ASSEMBLY RH |
| *5 | FOG LIGHT COVER LH | *6 | FOG LIGHT COVER RH |
| *7 | FOG LIGHT MOUNTING BRACKET LH | *8 | FOG LIGHT MOUNTING BRACKET RH |
| *9 | HEADLIGHT CLEANER HOSE | *10 | HEADLIGHT WASHER ACTUATOR SUB-ASSEMBLY LH |
| *11 | HEADLIGHT WASHER ACTUATOR SUB-ASSEMBLY RH | *12 | HOSE CLAMP |
| *13 | NO. 3 HEADLIGHT CLEANER CLAMP | *14 | NO. 2 HEADLIGHT CLEANER CLAMP |
| • | Non-reusable part | - | - |

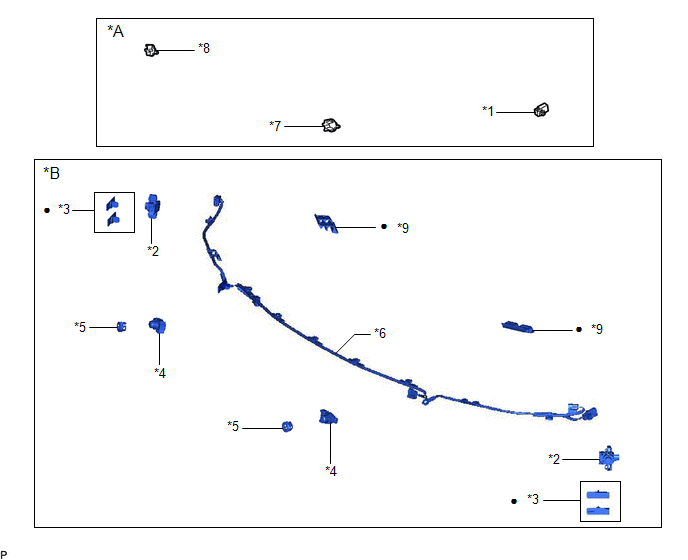

| *A | w/o Intuitive Parking Assist System | *B | w/ Intuitive Parking Assist System |
| *1 | CONNECTOR COVER | *2 | NO. 1 ULTRASONIC SENSOR |
| *3 | NO. 1 ULTRASONIC SENSOR RETAINER | *4 | NO. 2 ULTRASONIC SENSOR |
| *5 | NO. 2 ULTRASONIC SENSOR RETAINER | *6 | NO. 4 ENGINE ROOM WIRE |
| *7 | RADIATOR GRILLE CENTER MOULDING LH | *8 | RADIATOR GRILLE CENTER MOULDING RH |
| *9 | HOSE CLAMP | - | - |
| • | Non-reusable part | - | - |

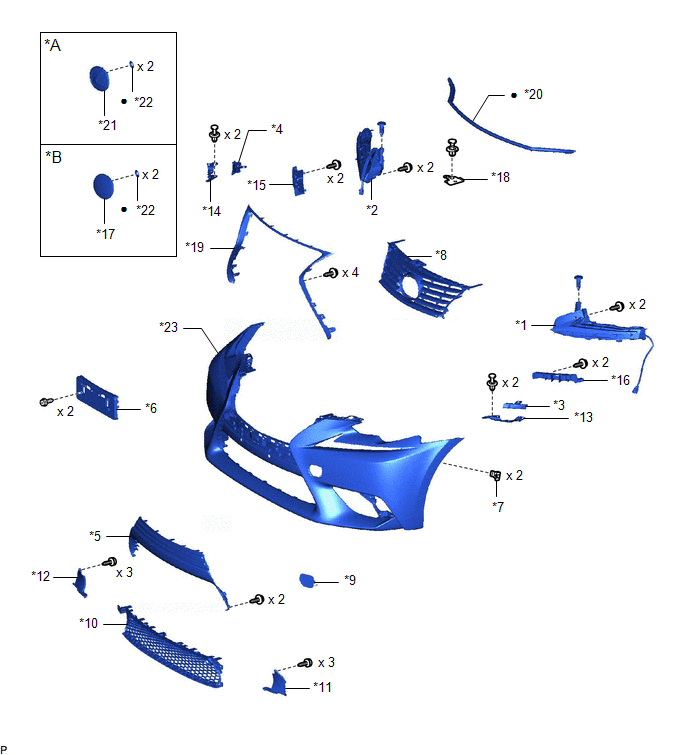

| *A | w/o Dynamic Radar Cruise Control System | *B | w/ Dynamic Radar Cruise Control System |
| *1 | CLEARANCE LIGHT ASSEMBLY LH | *2 | CLEARANCE LIGHT ASSEMBLY RH |
| *3 | FRONT BUMPER BRACKET LH | *4 | FRONT BUMPER BRACKET RH |
| *5 | FRONT BUMPER EXTENSION SUB-ASSEMBLY | *6 | FRONT BUMPER EXTENTION MOUNTING BRACKET |
| *7 | FRONT FENDER LINER RETAINER | *8 | INSIDE RADIATOR GRILLE |
| *9 | LOWER FRONT BUMPER COVER | *10 | LOWER NO. 2 RADIATOR GRILLE |
| *11 | LOWER SIDE RADIATOR GRILLE LH | *12 | LOWER SIDE RADIATOR GRILLE RH |
| *13 | NO. 1 FRONT BUMPER BRACKET LH | *14 | NO. 1 FRONT BUMPER BRACKET RH |
| *15 | NO. 1 FRONT BUMPER RETAINER BRACKET | *16 | NO. 2 FRONT BUMPER RETAINER BRACKET |
| *17 | RADIATOR GRILLE (OR FRONT PANEL) EMBLEM | *18 | RADIATOR GRILLE BRACKET |
| *19 | RADIATOR GRILLE MOULDING | *20 | RADIATOR GRILLE PROTECTOR |
| *21 | SYMBOL EMBLEM | *22 | SPRING NUT |
| *23 | FRONT BUMPER COVER | - | - |
| • | Non-reusable part | - | - |

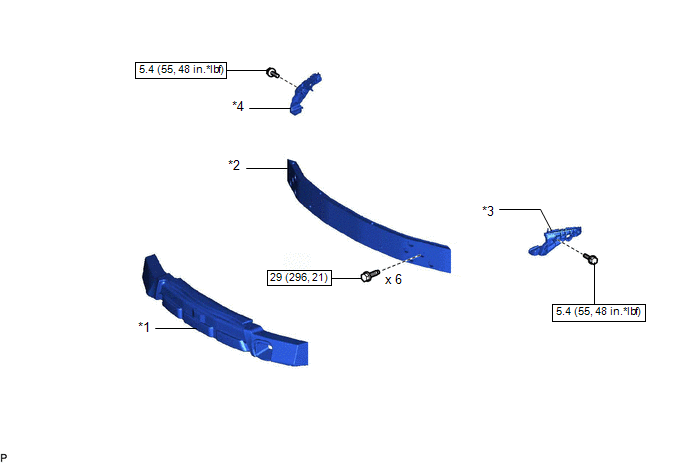

Fig 5: Front Bumper (For Standard) Replacement Components With Torque Specifications [04/2013 - 10/2016] (5 Of 5)
| *1 | FRONT BUMPER ENERGY ABSORBER | *2 | FRONT BUMPER REINFORCEMENT |
| *3 | FRONT BUMPER SIDE RETAINER LH | *4 | FRONT BUMPER SIDE RETAINER RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
