Components [09/2020 - ]

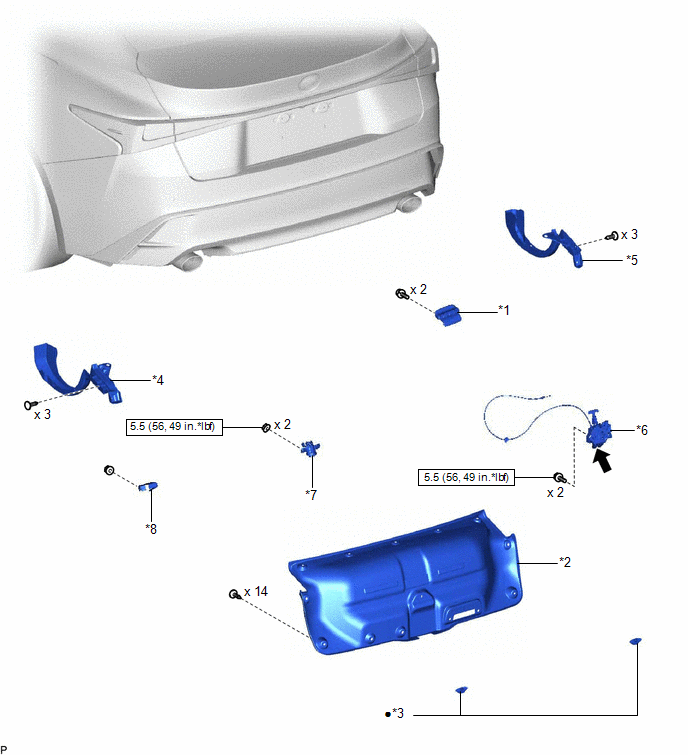

Fig 1: Luggage Compartment Door Replacement Components With Torque Specifications [09/2020 - ] (1 Of 2)
| *1 | BACK DOOR ASSIST GRIP | *2 | LUGGAGE COMPARTMENT DOOR COVER |
| *3 | LUGGAGE COMPARTMENT DOOR CUSHION | *4 | LUGGAGE COMPARTMENT DOOR HINGE COVER LH |
| *5 | LUGGAGE COMPARTMENT DOOR HINGE COVER RH | *6 | LUGGAGE COMPARTMENT DOOR LOCK ASSEMBLY |
| *7 | LUGGAGE COMPARTMENT DOOR LOCK CYLINDER ASSEMBLY | *8 | LUGGAGE COMPARTMENT KEY CYLINDER PROTECTOR |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP grease | - | - |

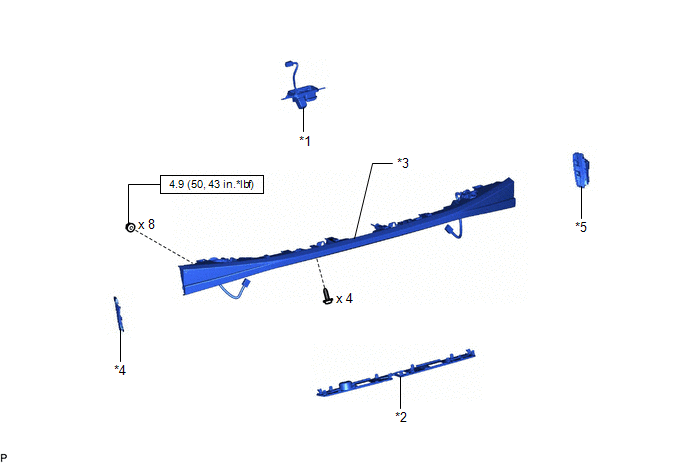

Fig 2: Luggage Compartment Door Replacement Components With Torque Specifications [09/2020 - ] (2 Of 2)
| *1 | LUGGAGE ELECTRICAL KEY SWITCH (TELEVISION CAMERA ASSEMBLY) | *2 | NO. 3 LUGGAGE COMPARTMENT DOOR OUTSIDE GARNISH |
| *3 | REAR LIGHT ASSEMBLY | *4 | REAR LIGHT COVER LH |
| *5 | REAR LIGHT COVER RH | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
