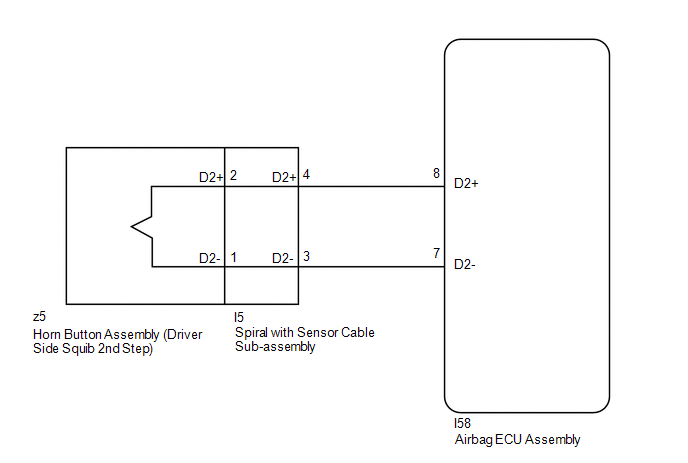

DTC B1810-53: Short in Driver Side Squib 2nd Step Circuit; DTC B1811-53: Open in Driver Side Squib 2nd Step Circuit; DTC B1812-53: Short to GND in Driver Side Squib 2nd Step Circuit; DTC B1813-53: Short to B+ in Driver Side Squib 2nd Step Circuit [10/2014 - 05/2019]: Wiring Diagram

GTY497877Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
