Meter / Gauge System - Diagnostics - Introduction (1 Of 6)
>>
Meter / Gauge System
>>
System Diagram [09/2020 - 11/2021]
>>
System Diagram [09/2020 - 11/2021]
System Diagram [09/2020 - 11/2021]
DIRECT LINE

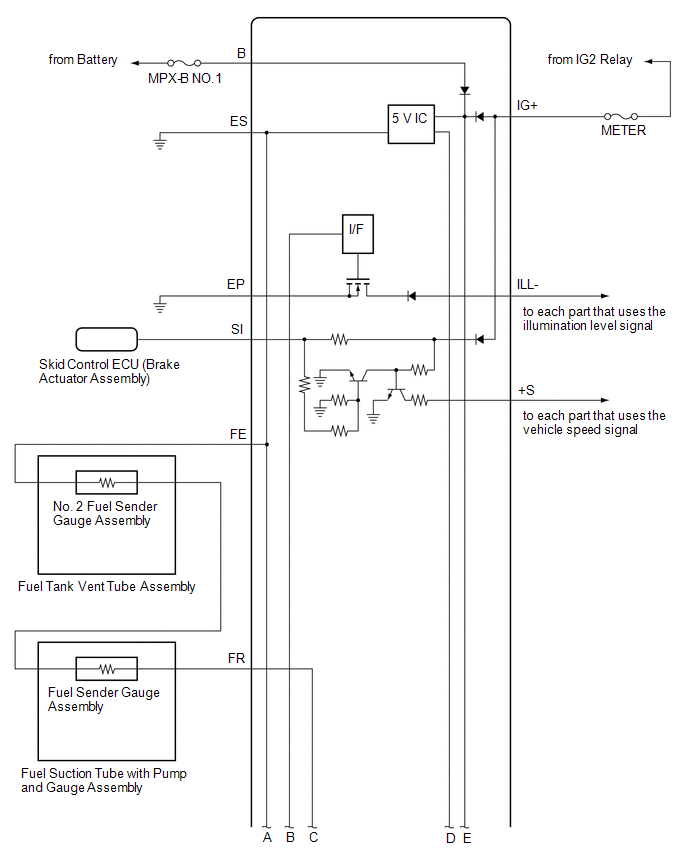

Fig 1: Meter / Gauge System Diagram (1 Of 4)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

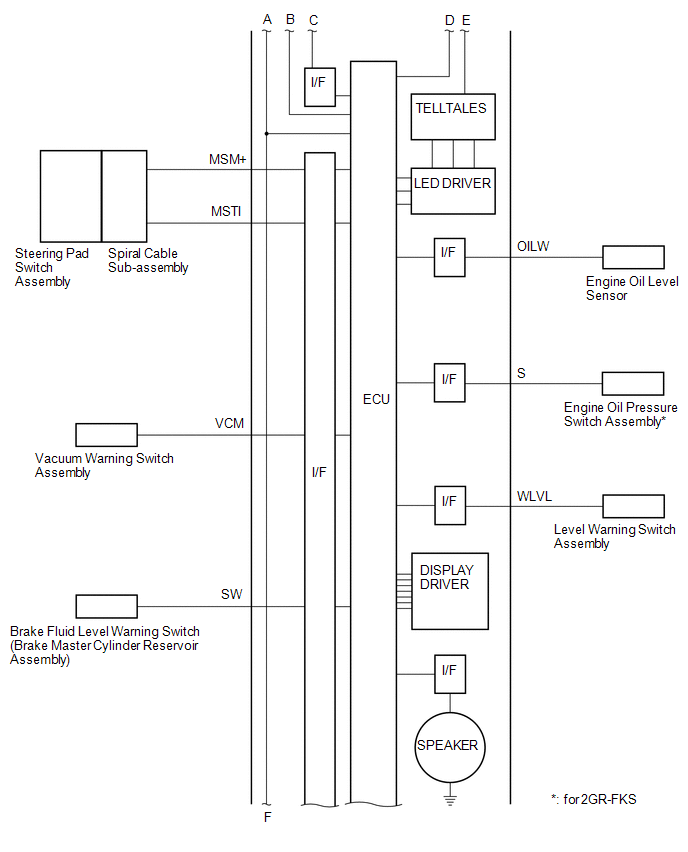

Fig 2: Meter / Gauge System Diagram (2 Of 4)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

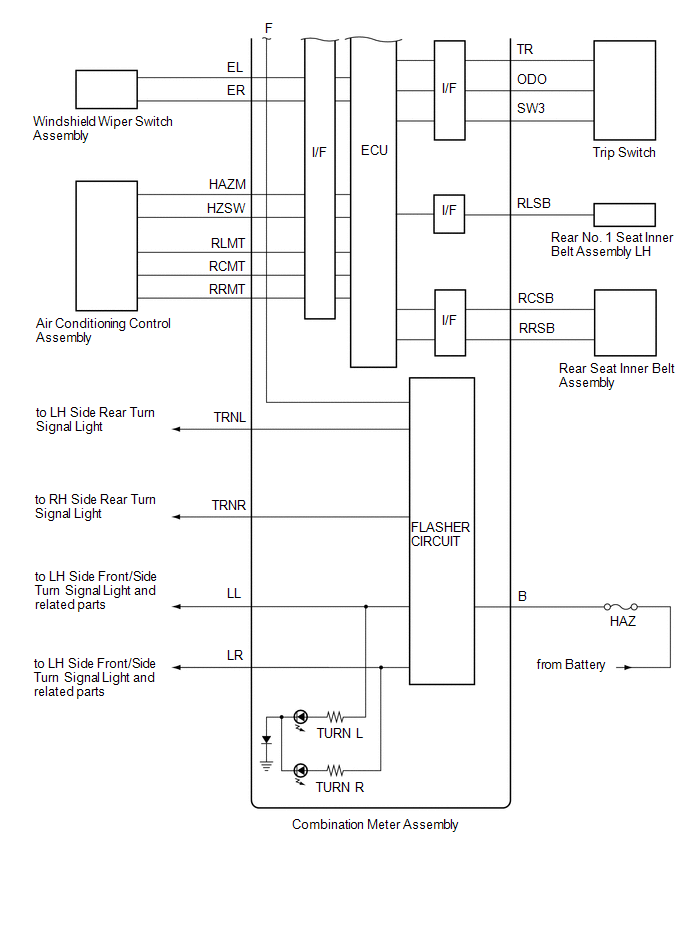

Fig 3: Meter / Gauge System Diagram (3 Of 4)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
CAN COMMUNICATION LINE
Refer to
SYSTEM DIAGRAM [09/2020 - ]
CAN COMMUNICATION LINE
Fig 4: Meter / Gauge System Diagram (4 Of 4)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
