DTC B1925/78 Short in Rear Passenger Side Pretensioner Squib Circuit; DTC B1926/78 Open in Rear Passenger Side Pretensioner Squib Circuit; DTC B1927/78 Short to GND in Rear Passenger Side Pretensioner Squib Circuit; DTC B1928/78 Short to B+ in Rear Passenger Side Pretensioner Squib Circuit: Wiring Diagram

WARNING: This page is about a different car, the 2008 Lexus IS F. However, it is still accessible from the selected car via links, so may be relevant.

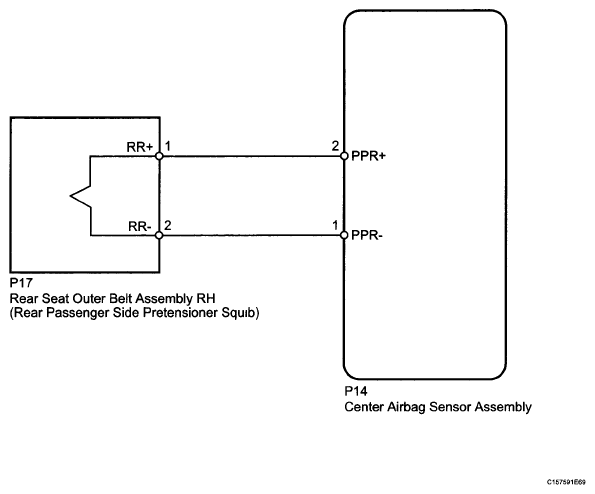

Fig 1: Short In Rear Passenger Side Pretensioner Squib Circuit - Wiring Diagram
G05757083Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
