DTC B1835/58 Short in Front Passenger Side Curtain Shield Squib Circuit; DTC B1836/58 Open in Front Passenger Side Curtain Shield Squib Circuit; DTC B1837/58 Short to GND in Front Passenger Side Curtain Shield Squib Circuit; DTC B1838/58 Short to B+ in Front Passenger Side Curtain Shield Squib Circuit: Wiring Diagram

WARNING: This page is about a different car, the 2008 Lexus IS F. However, it is still accessible from the selected car via links, so may be relevant.

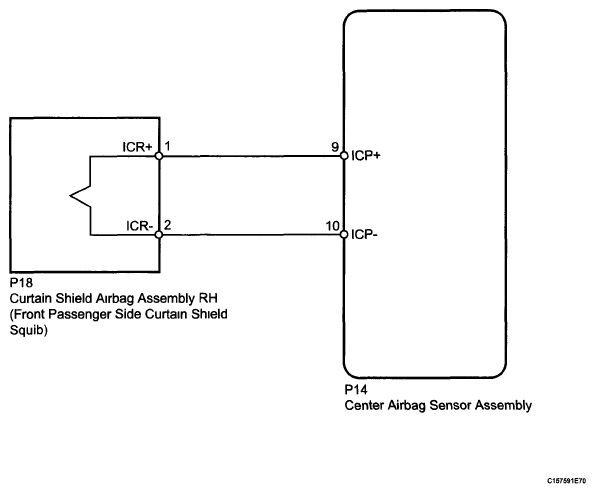

Fig 1: Short In Front Passenger Side Curtain Shield Squib Circuit - Wiring Diagram
G05757053Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
