DTC P0351 Ignition Coil "A" Primary / Secondary Circuit; DTC P0352 Ignition Coil "HB" Primary / Secondary Circuit; DTC P0353 Ignition Coil "C" Primary / Secondary Circuit; DTC P0354 Ignition Coil "D" Primary / Secondary Circuit; DTC P0355 Ignition Coil "E" Primary / Secondary Circuit; DTC P0356 Ignition Coil "F" Primary / Secondary Circuit: Wiring Diagram

WARNING: This page is about a different car, the 2008 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.

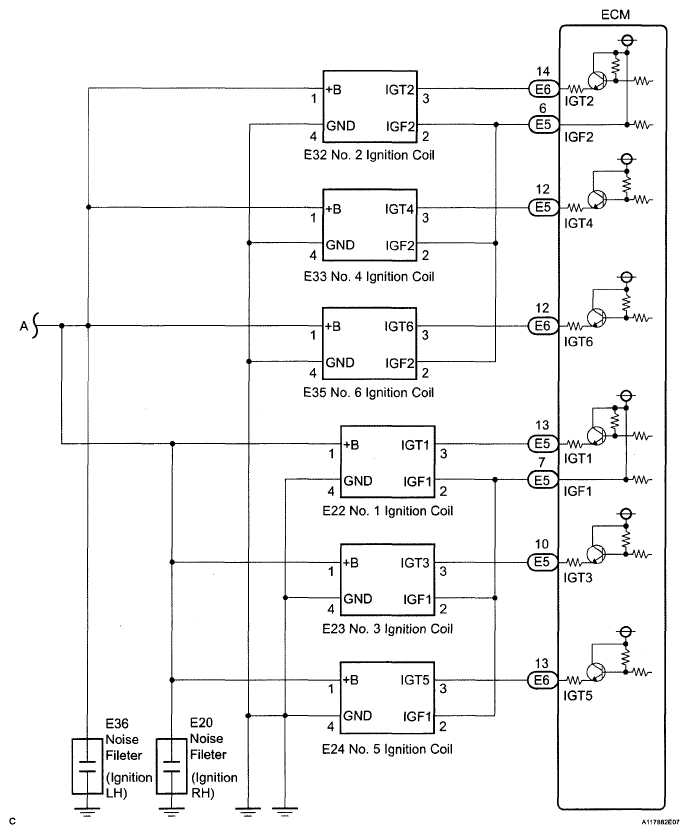

Fig 1: Direct Ignition System - Wiring Diagram (1 Of 2)
G05822636Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

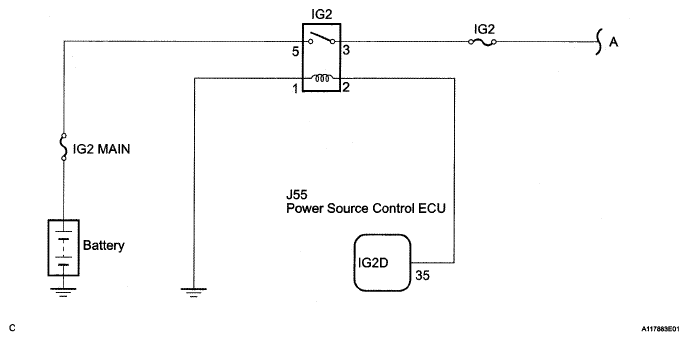

Fig 2: Direct Ignition System - Wiring Diagram (2 Of 2)
G05316033Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
