Multiplex Communication System (BEAN-Instrument Panel and BEAN-Steering Column)

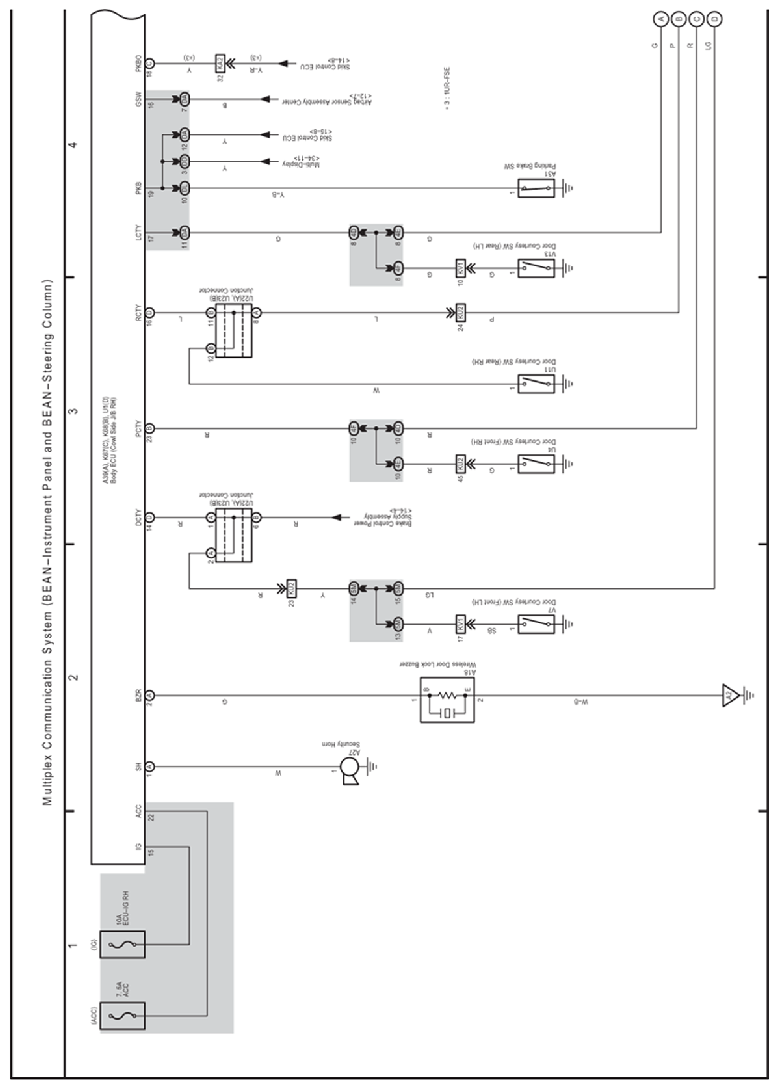

Fig 1: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (1 Of 13)

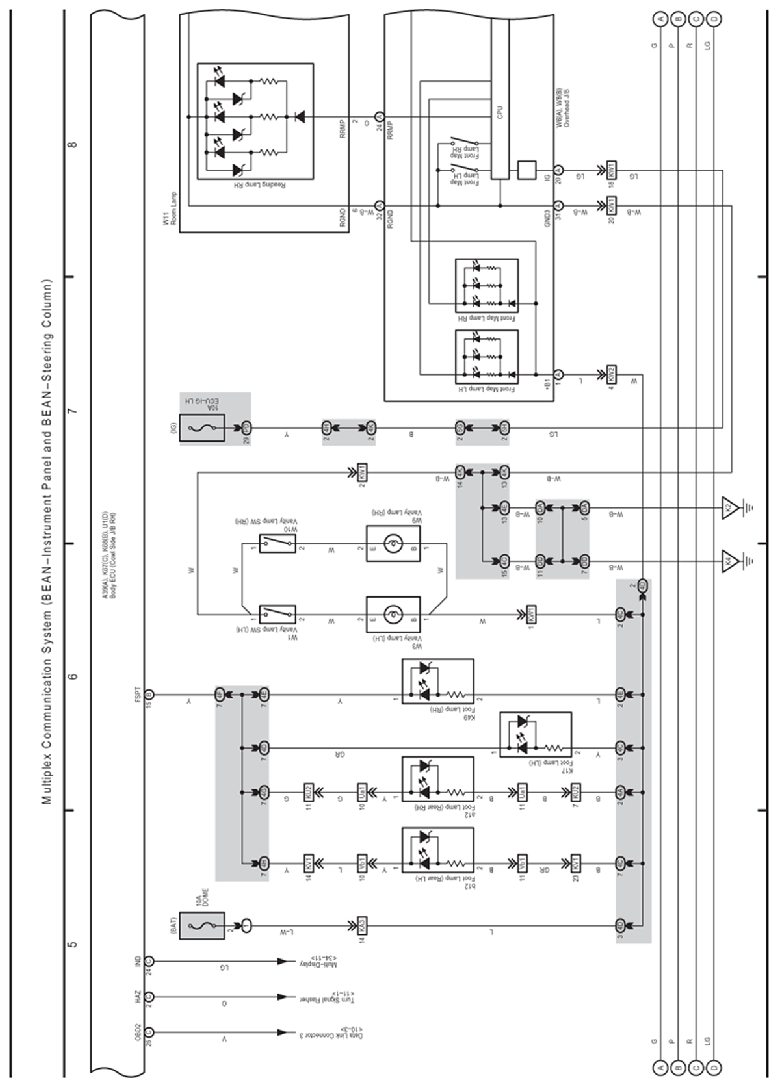

Fig 2: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (2 Of 13)

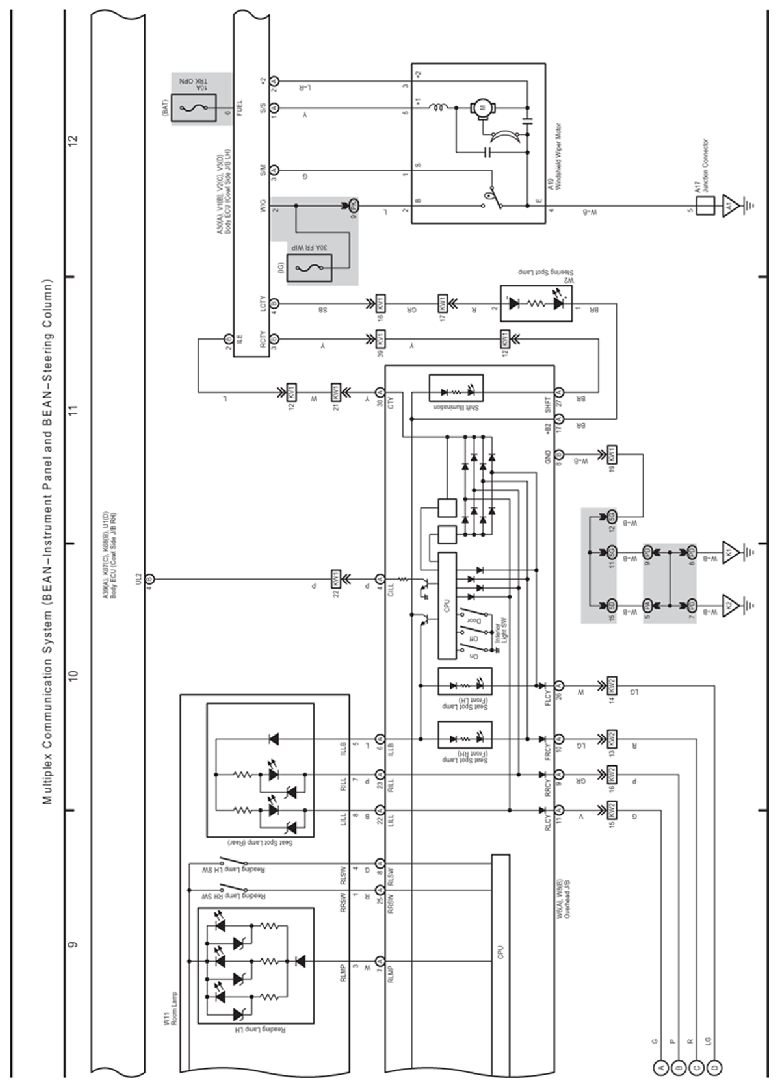

Fig 3: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (3 Of 13)

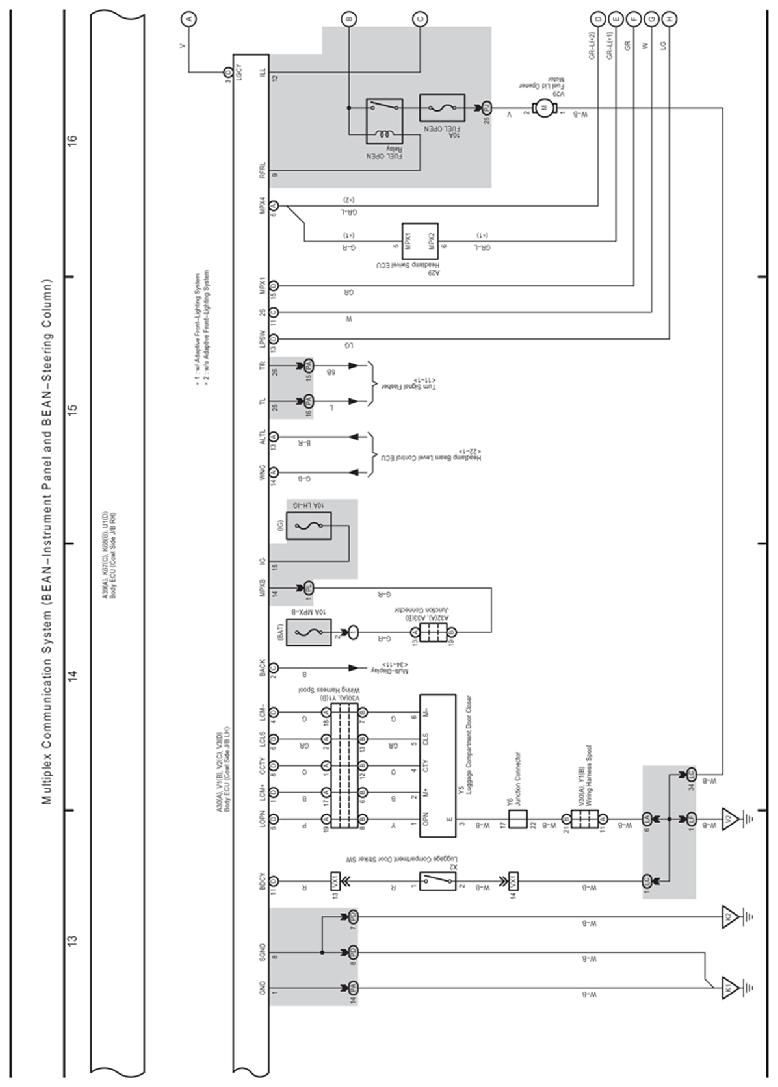

Fig 4: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (4 Of 13)

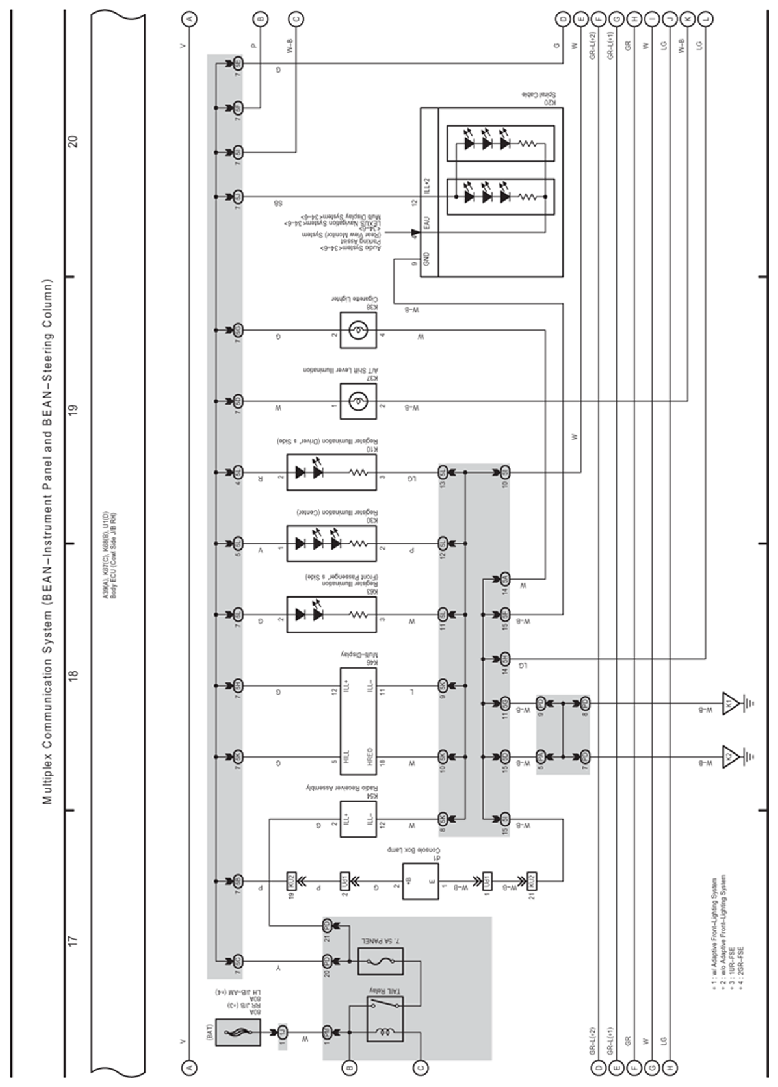

Fig 5: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (5 Of 13)

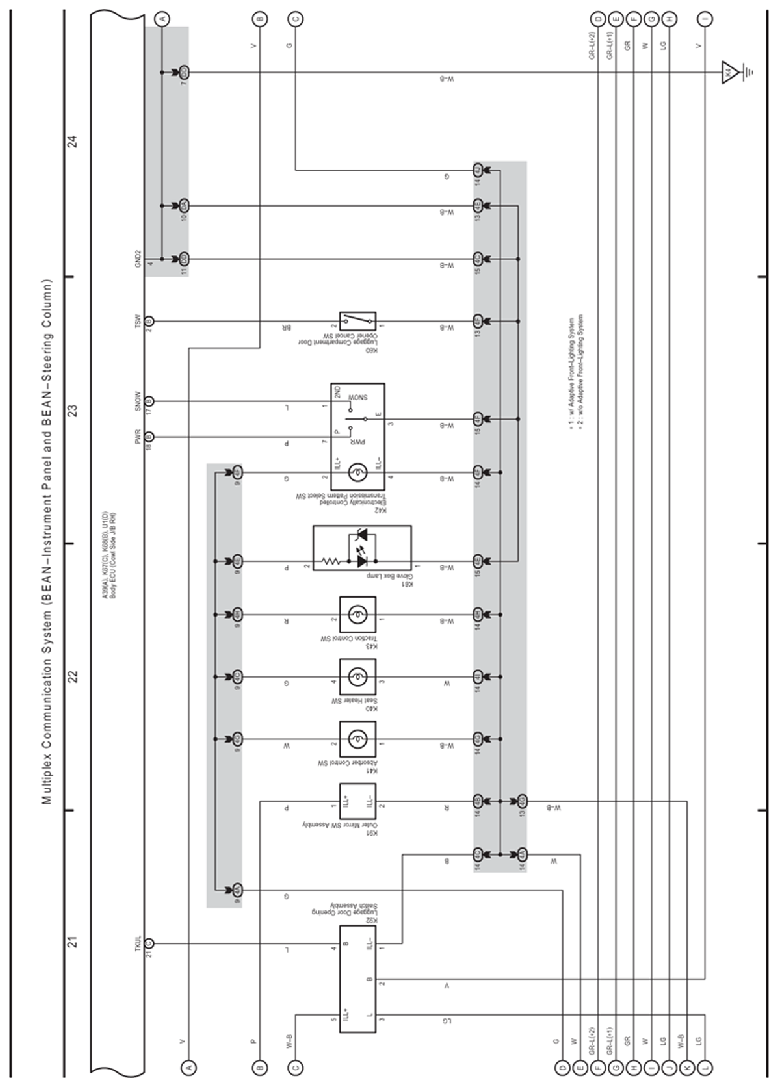

Fig 6: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (6 Of 13)

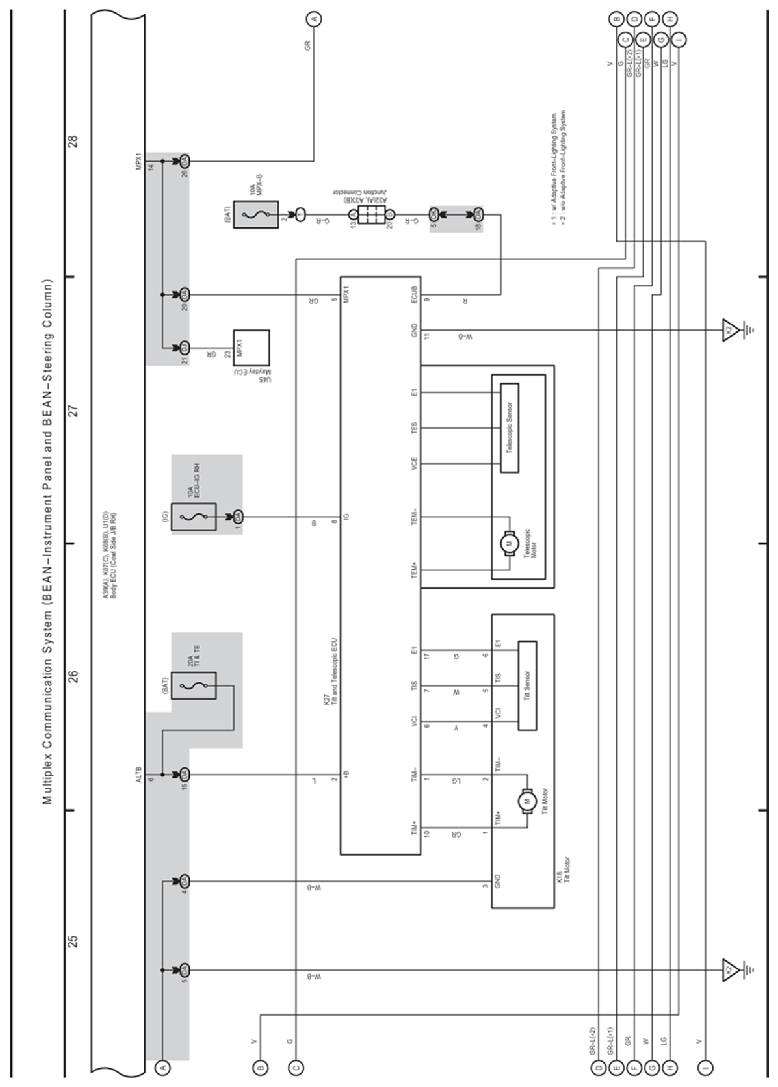

Fig 7: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (7 Of 13)

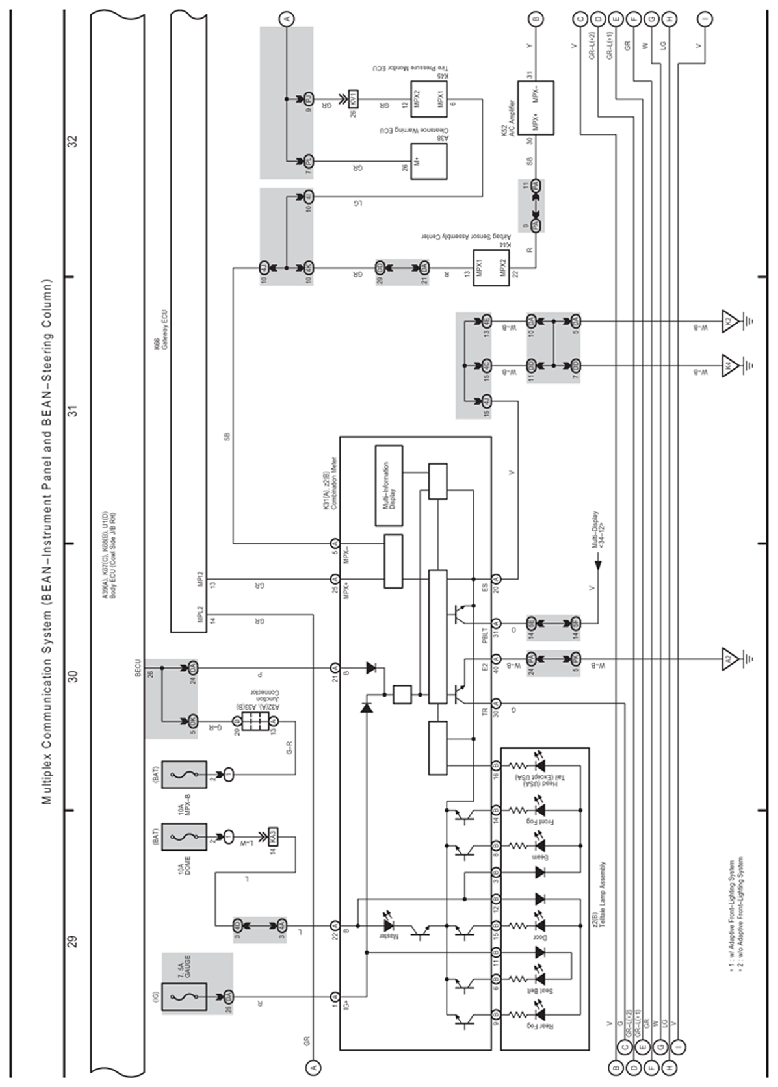

Fig 8: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (8 Of 13)

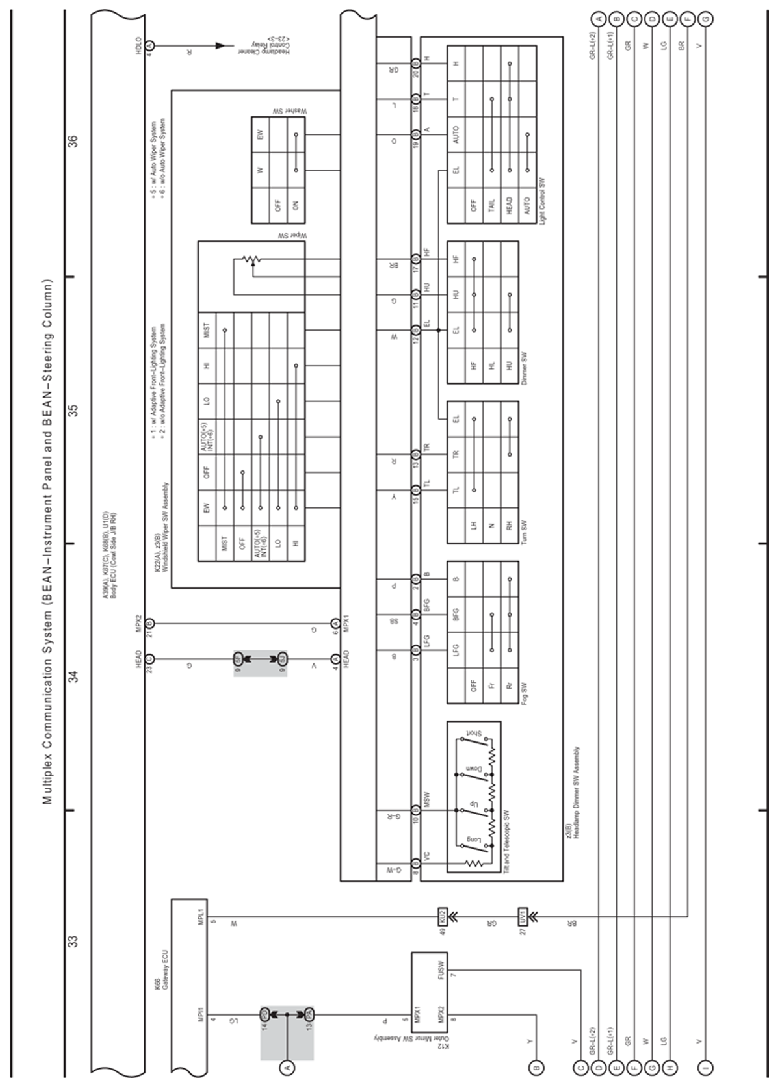

Fig 9: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (9 Of 13)

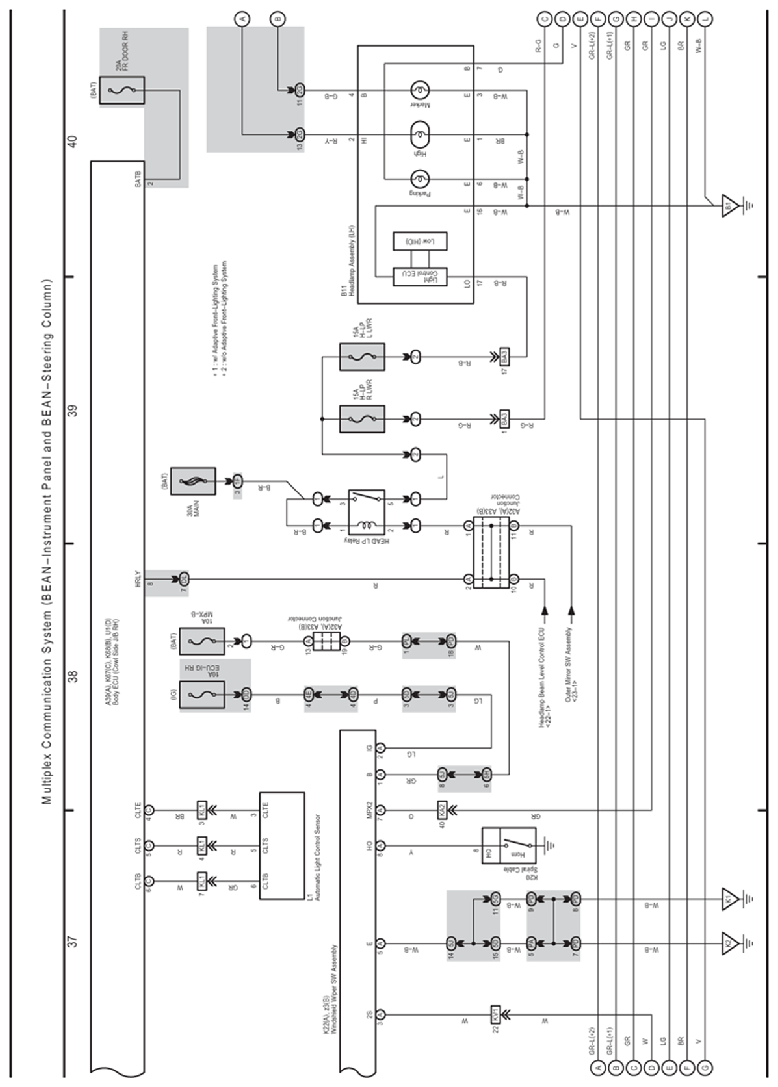

Fig 10: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (10 Of 13)

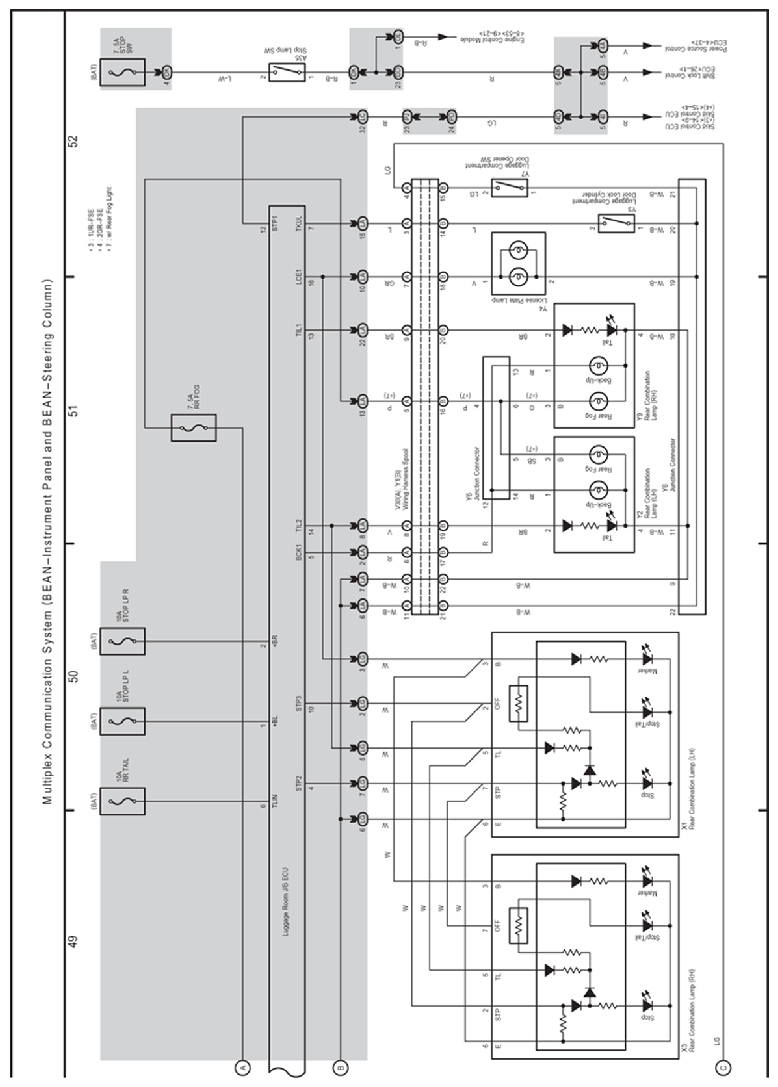

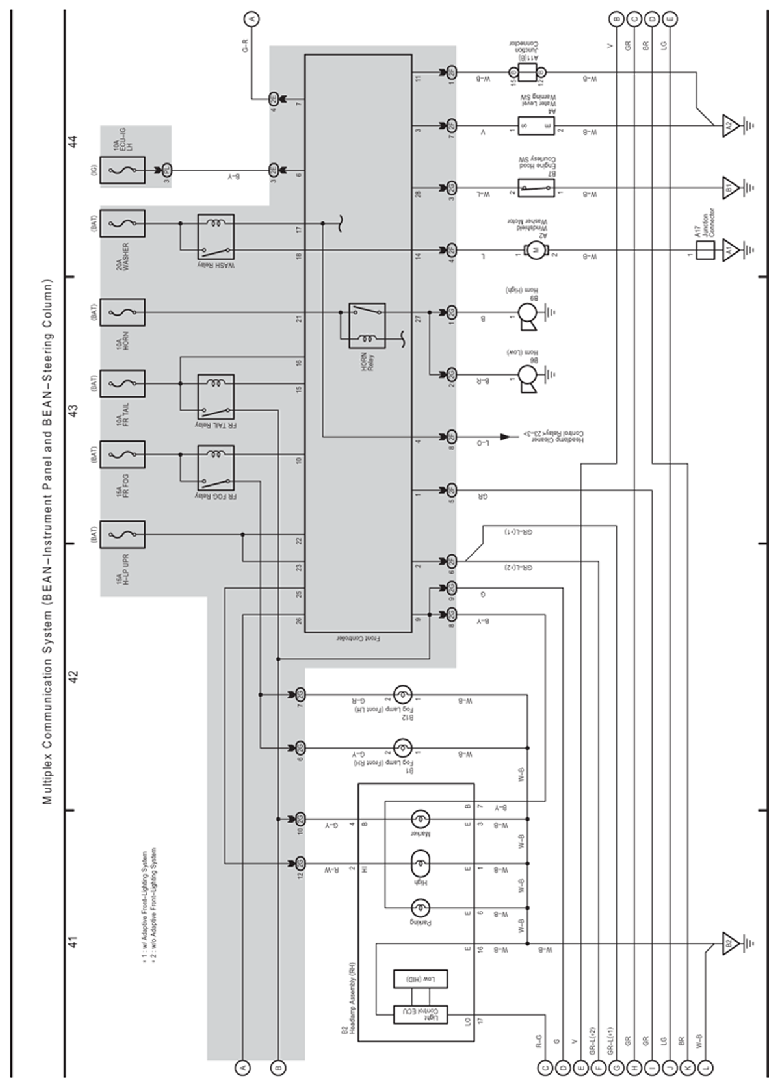

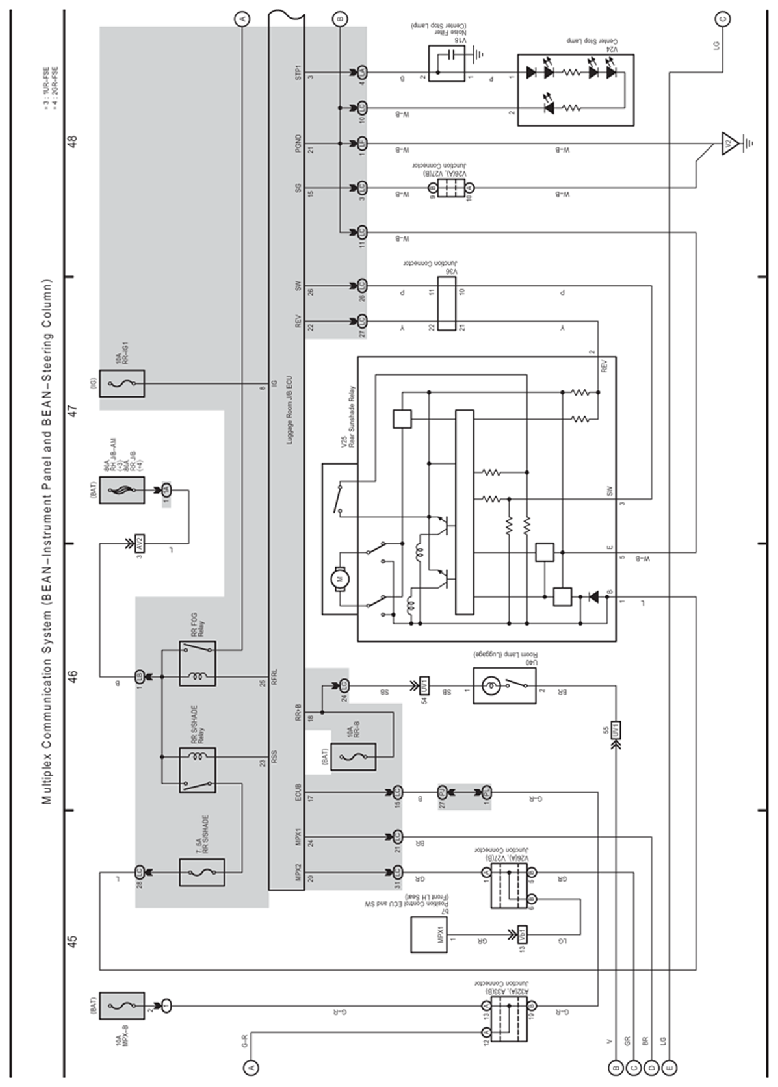

Fig 11: Multiplex Communication System (Bean-Instrument Panel And Bean-Steering Column) Electrical Wiring Diagram (11 Of 13)
