Rear Seat Outer Belt Assembly: Removal
- REMOVE REAR SEAT TRACK BRACKET COVER (See REMOVAL
)
- REMOVE REAR SEAT ASSEMBLY LH (See REMOVAL
)
- REMOVE REAR SEAT TRACK BRACKET COVER (See REMOVAL
)
- REMOVE REAR SEAT ASSEMBLY RH (See REMOVAL
)
- REMOVE TONNEAU COVER ASSEMBLY
- REMOVE DECK BOARD SUB-ASSEMBLY (See REMOVAL
)
- REMOVE DECK FLOOR BOX FRONT (See REMOVAL
)
- REMOVE DECK FLOOR BOX REAR (See REMOVAL
)
- REMOVE DECK NO. 3 BOARD SUB-ASSEMBLY (See REMOVAL
)
- REMOVE DECK NO. 2 BOARD SUB-ASSEMBLY (See REMOVAL
)
- REMOVE BACK DOOR WEATHERSTRIP
- REMOVE REAR FLOOR FINISH PLATE (See REMOVAL
)
- REMOVE JACK CARRIER SUPPORT
- REMOVE JACK ASSEMBLY
- REMOVE JACK CARRIER ASSEMBLY
- REMOVE DECK SIDE TRIM LH BOX (See REMOVAL
)
- REMOVE DECK SIDE TRIM RH BOX
- REMOVE REAR DOOR SCUFF LH PLATE (See REMOVAL
)
- REMOVE REAR DOOR OPENING TRIM LH WEATHERSTRIP
- REMOVE DECK SIDE TRIM LH COVER (See REMOVAL
)
- DISCONNECT REAR SEAT OUTER BELT ASSEMBLY
- Remove the bolt and disconnect the floor side of the rear seat outer belt assembly.
- REMOVE REAR SEAT SIDE LH COVER (See REMOVAL
)
- REMOVE REAR FLOOR FINISH SIDE LH PLATE (See REMOVAL
)
- REMOVE ROPE HOOK (See REMOVAL
)
- REMOVE DECK TRIM SIDE LH PANEL ASSEMBLY (See REMOVAL
)
- REMOVE ROOM LAMP ASSEMBLY NO. 2 (See REMOVAL
)
- REMOVE TONNEAU COVER HOLDER CAP NO. 1
- REMOVE ROOF SIDE GARNISH ASSEMBLY INNER (See REMOVAL
)
- REMOVE REAR SEAT OUTER BELT ASSEMBLY

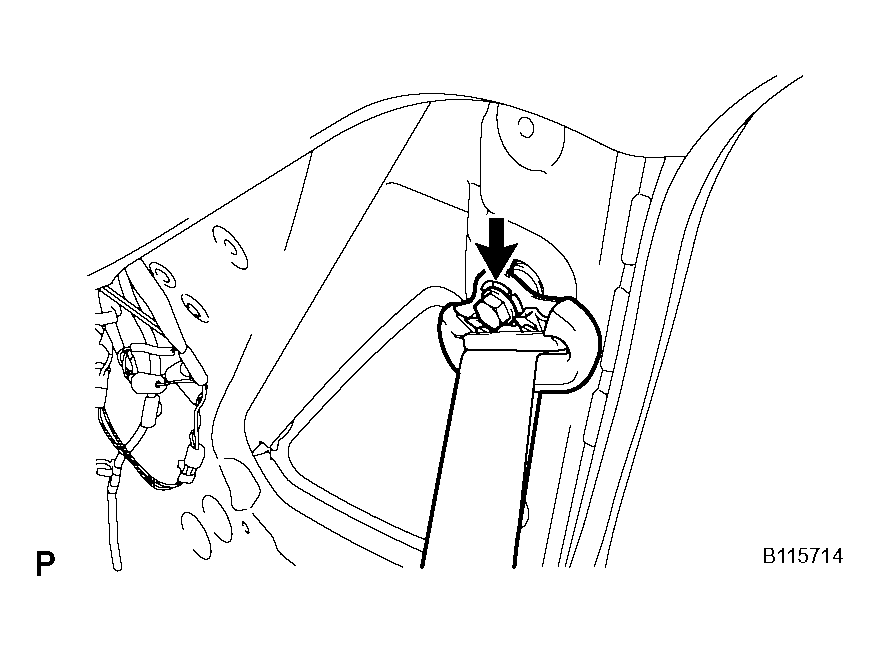

- Disconnect the bolt and the shoulder side of the rear seat outer belt assembly.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

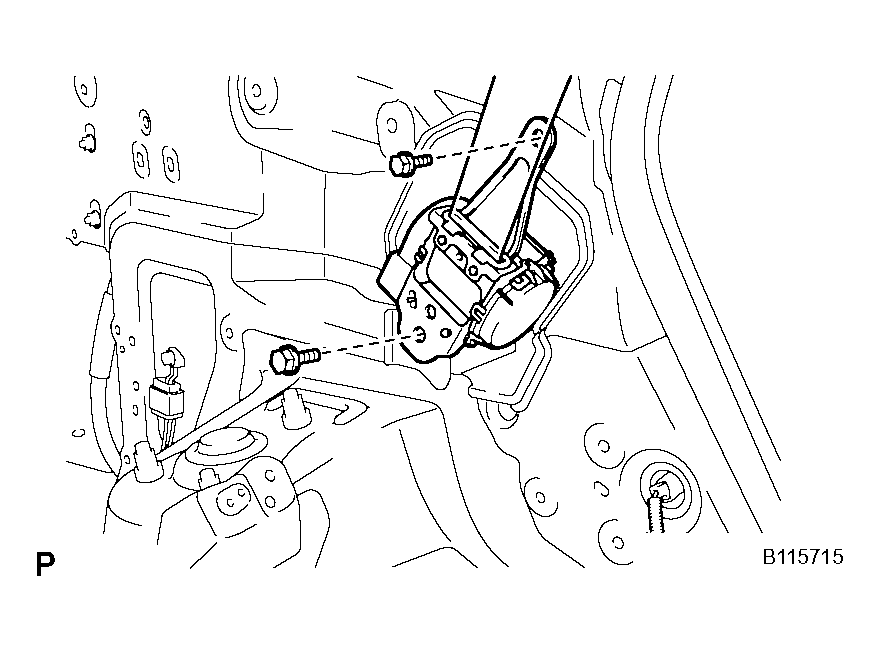

- Remove the 2 bolts and rear seat outer belt assembly.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
