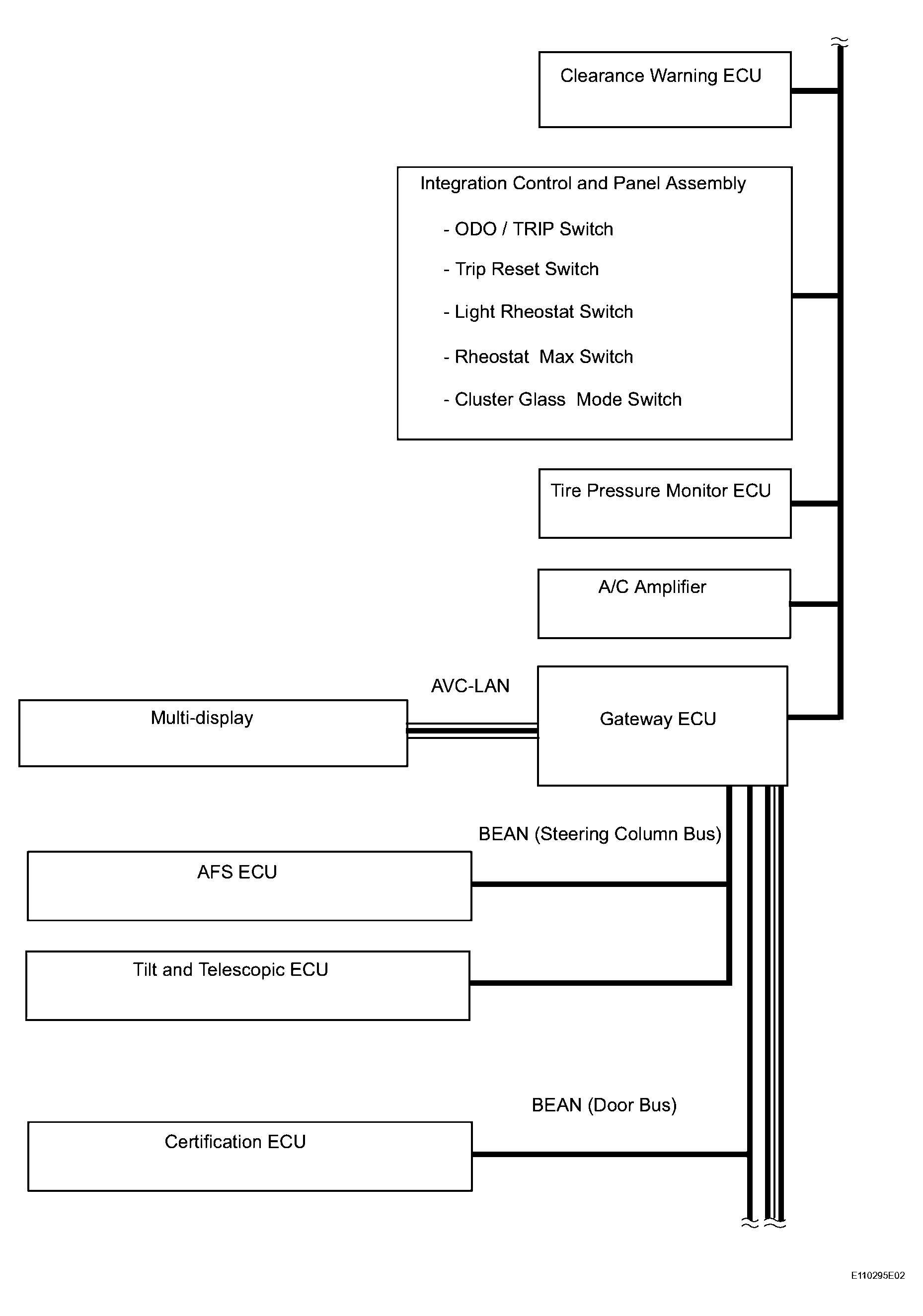

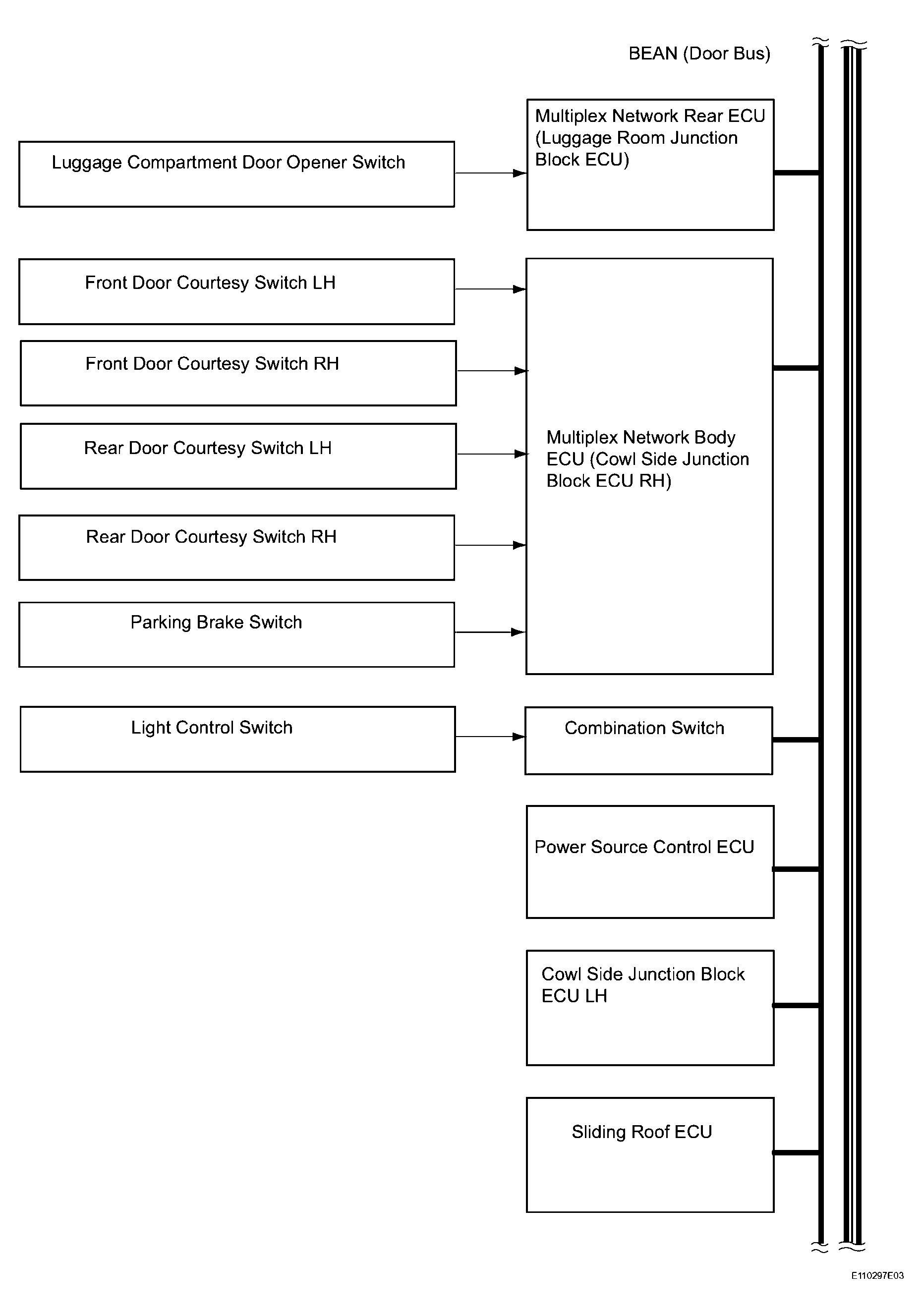

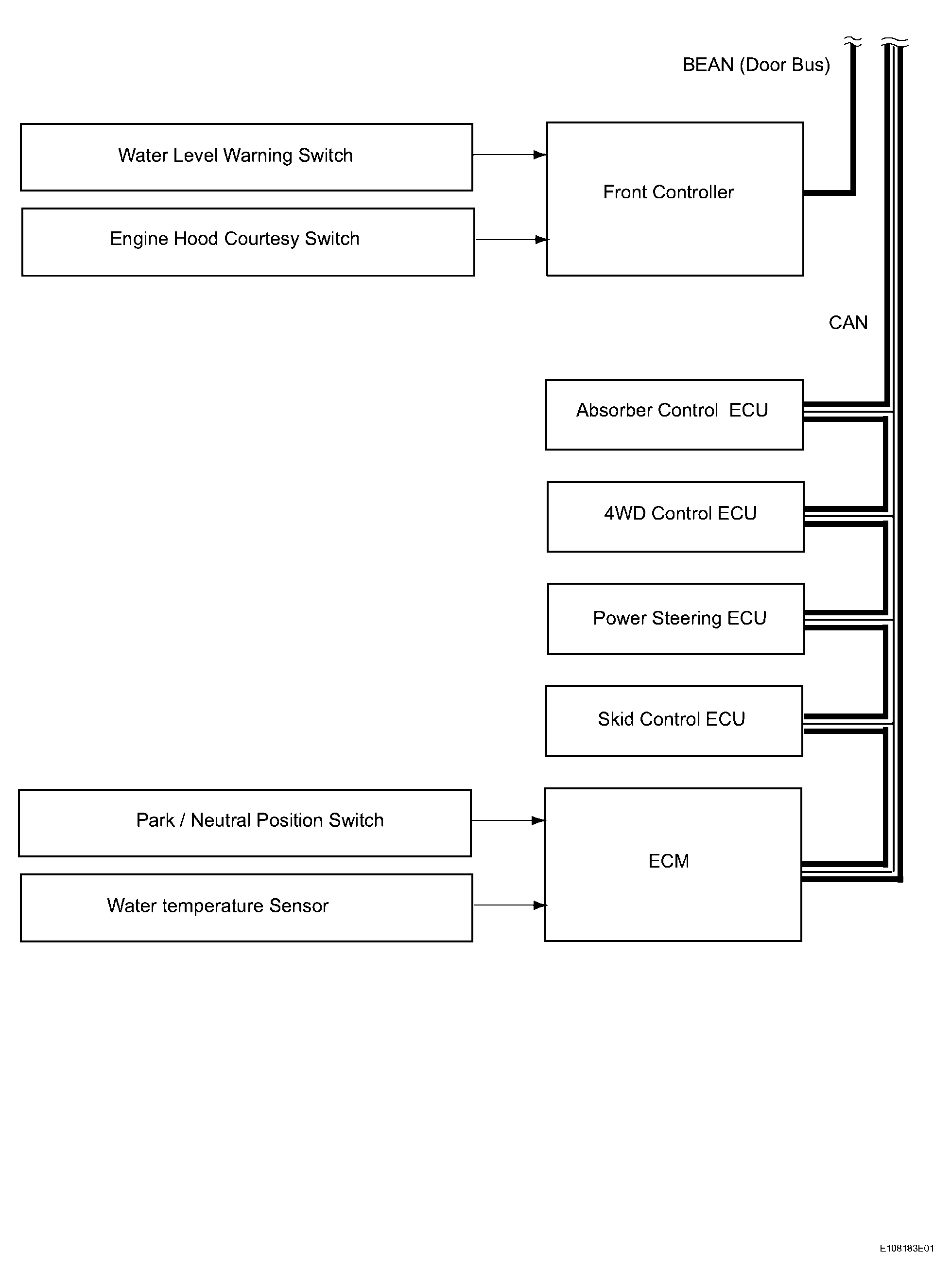

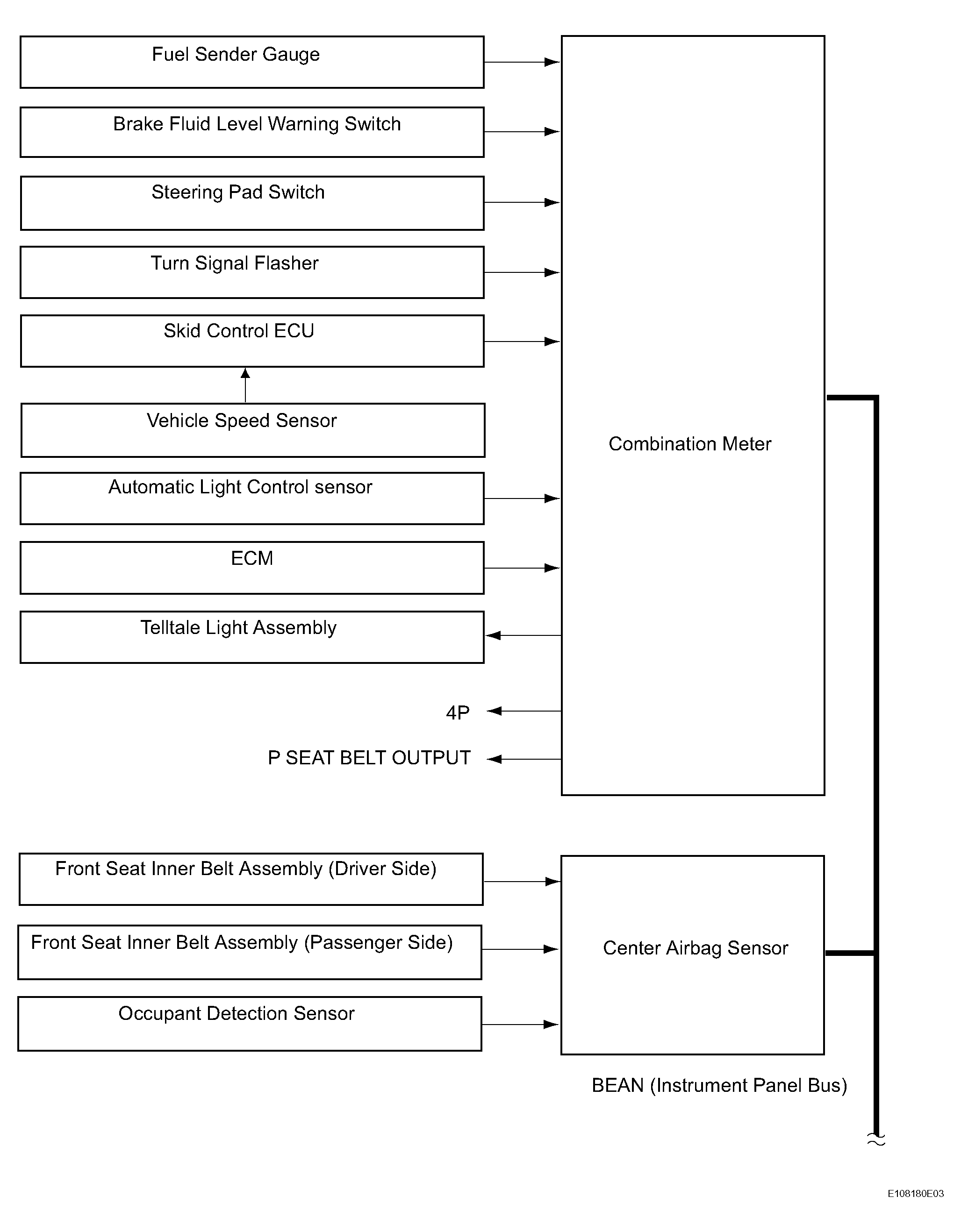

System Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
CAN:
COMMUNICATION SIGNAL TO COMBINATION METER CHART
| ECU |
Communication signal to combination meter |
| Skid control ECU |
- Transmits slip warning light signal.
- Transmits ABS warning light signal.
- Transmits ECB warning light signal.
- Transmits parking brake switch signal.
- Transmits brake fluid level warning signal.
- Transmits VSC warning light signal.
|
| ECM |
- Transmits ECT snow indicator signal.
- Transmits ECT power indicator signal.
- Transmits check engine warning signal.
- Transmits CRUISE warning signal.
- Transmits battery charge signal.
- Transmits shift position signal.
- Transmits PCS warning signal.
- Transmits engine oil level warning signal.
- Transmits engine oil pressure warning signal.
- Transmits test mode signal.
- Transmits water temperature signal.
- Transmits engine speed signal.
|
| Power steering ECU |
- Transmits power steering warning signal.
|
| Absorber control ECU |
- Transmits AVS warning signal.
|
BEAN (Instrument panel):
BEAN (INSTRUMENT PANEL) - COMMUNICATION SIGNAL TO COMBINATION METER CHART
| ECU |
Communication signal to combination meter |
| Combination meter |
- Transmits vehicle speed signal.
|
| Center airbag sensor |
- Transmits driver seat buckle switch signal.
- Transmits passenger seat buckle switch signal.
- Transmits passenger seat occupant detection signal.
- Transmits SRS airbag warning light signal.
|
| Clearance warning ECU |
- Transmits park assist system warning light signal.
|
| Tire pressure monitor ECU |
- Transmits tire pressure warning light signal.
|
| Integration control and panel assembly |
- Transmits ODO/TRIP switch signal.
- Transmits trip reset switch signal.
- Transmits light rheostat signal.
- Transmits rheostat max signal.
- Transmits ECD mode signal.
|
BEAN (Door):
BEAN (DOOR) - COMMUNICATION SIGNAL TO COMBINATION METER CHART
| ECU |
Communication signal to combination meter |
| Multiplex network body ECU (Cowl side junction block ECU RH) |
- Transmits Door courtesy switch signal.
- Transmits fog light warning light signal.
- Transmits high beam warning light signal.
|
| Multiplex network rear ECU Luggage room junction block ECU |
- Transmits luggage door courtesy switch signal.
|
| Front controller |
- Transmits washer level warning switch signal.
- Transmits engine hood courtesy switch signal.
|
| Sliding roof control ECU |
- Transmits roof close signal.
- Transmits roof open warning signal.
|
BEAN (Steering column):
BEAN (STEERING COLUMN) - COMMUNICATION SIGNAL TO COMBINATION METER CHART
| ECU |
Communication signal to combination meter |
| AFS ECU |
- Transmits AFS OFF warning light signal.
|
