Diagnostic Trouble Code Chart
HINT:
- If no abnormality is found when the parts are inspected, inspect the suspension control ECU.
- If a malfunction code is displayed during the DTC check, check the circuit listed for that code.
For details of each code, refer to Fig 1
DIAGNOSTIC TROUBLE CODE CHARTDTC Description DTC C1711/11, DTC C1712/12, DTC C1713/13, DTC C1714/14 RIGHT FRONT HEIGHT CONTROL SENSOR CIRCUIT DTC C1735/35 EXHAUST SOLENOID VALVE CIRCUIT DTC C1737/31, DTC C1738/32, DTC C1739/33, DTC C1740/34 RIGHT FRONT HEIGHT CONTROL SOLENOID VALVE CIRCUIT DTC C1741/41 AIR SUS RELAY CIRCUIT DTC C1742/42 HEIGHT CONTROL COMPRESSOR CIRCUIT DTC C1744/44 TANK SOLENOID VALVE CIRCUIT DTC C1751/51 CONTINUOUS ELECTRIC CURRENT TO HEIGHT CONTROL COMPRESSOR DTC C1761/61 ECU MALFUNCTION DTC C1774/74 POWER SOURCE CIRCUIT DTC C1776/76, DTC C1784/84, DTC C1785/85 SPEED SENSOR CIRCUIT DTC C1779/79, DTC C1797/97 CRANKSHAFT POSITION SENSOR CIRCUIT DTC C1782/82 STOP LIGHT SWITCH CIRCUIT DTC C1786/86 HEIGHT CONTROL SWITCH CIRCUIT DTC C1788/88 HEIGHT CONTROL OFF SWITCH CIRCUIT DTC C1799/99 ACCESS MODE SWITCH CIRCUIT

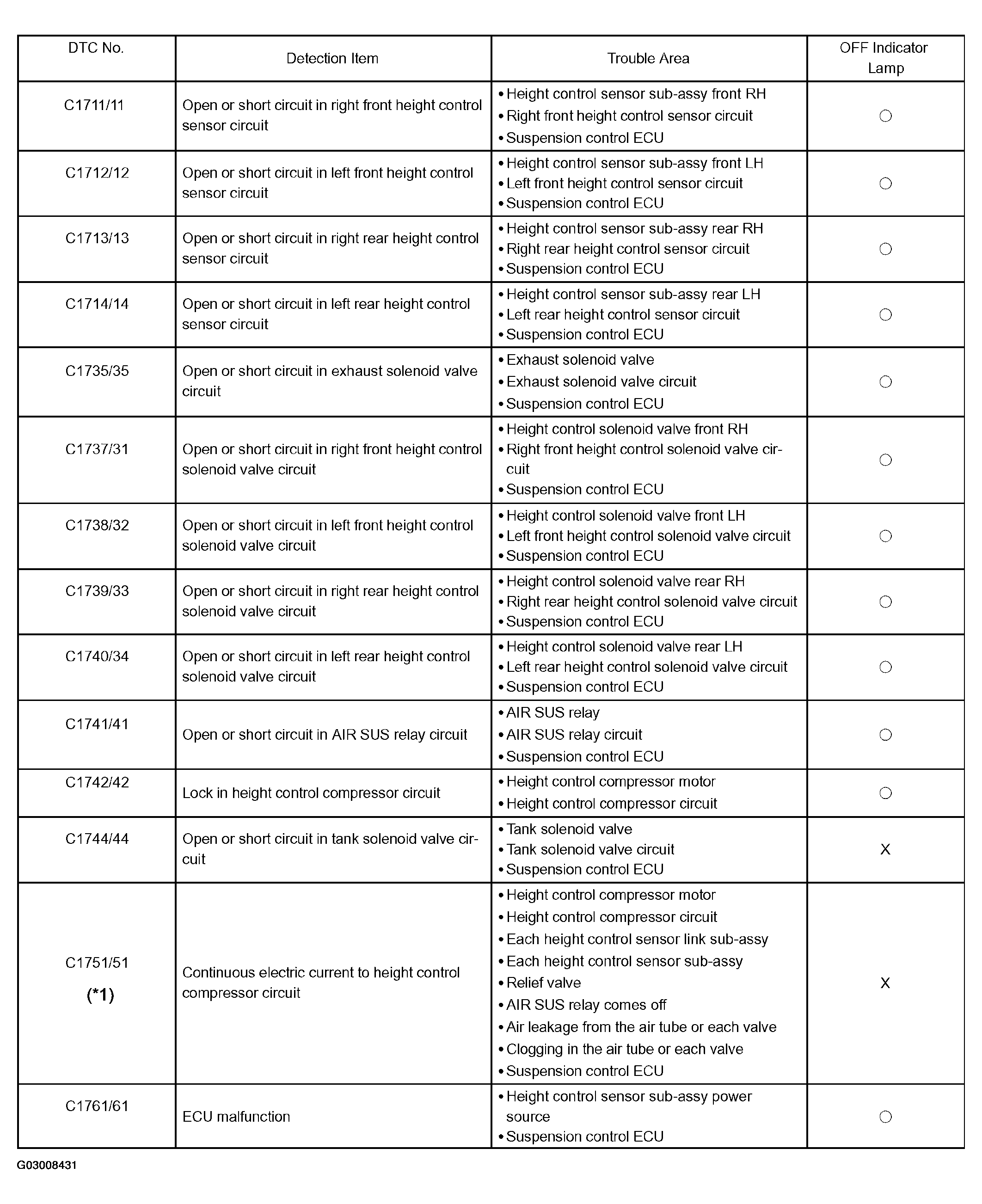

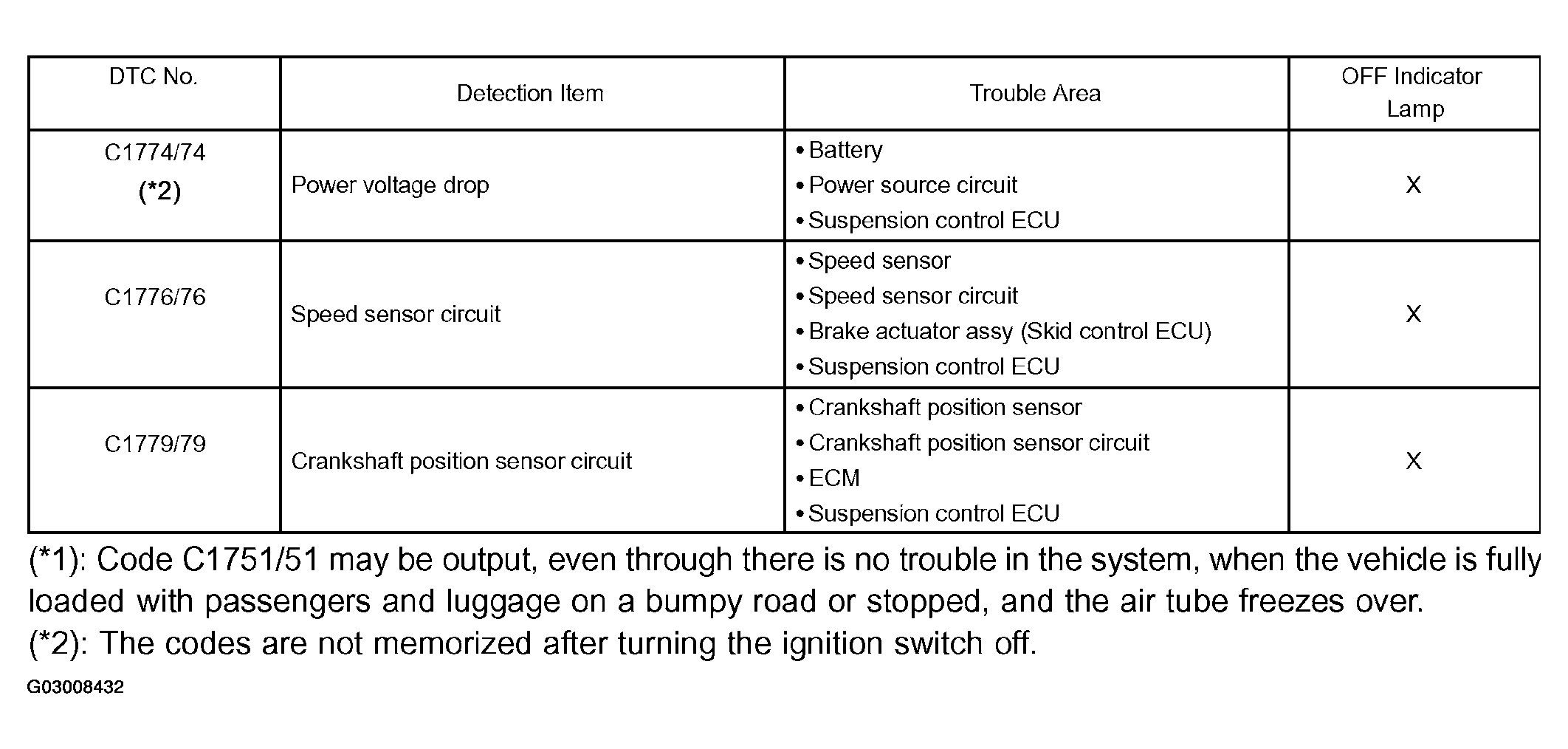

DTC chart of Air Suspension System:
