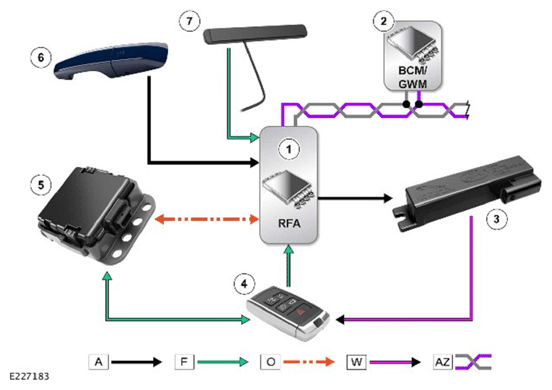

Control Diagram 2 Of 2 - Smart Key Recognition
A = HARDWIRED: AO = MEDIUM SPEED (MS) CONTROLLER AREA NETWORK (CAN) BODY SYSTEMS BUS: F = RADIO FREQUENCY (RF) TRANSMISSION: O = LOCAL INTERCONNECT NETWORK (LIN) BUS: W = LOW FREQUENCY (LF) TRANSMISSION.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Remote Function Actuator (RFA) |
| 2 | Body Control Module/Gateway Module (BCM/GWM) |
| 3 | Low Frequency (LF) antenna |
| 4 | Smart key |
| 5 | Passive entry transceiver (quantity 2) |
| 6 | Door handle |
| 7 | Radio Frequency (RF) antenna |
