OEM Wiring Diagrams -- Range Rover Sport L494
>>
501-14 Handles, Locks, Latches And Entry Systems Wiring Diagrams
>>
Passive entry system
Passive entry system

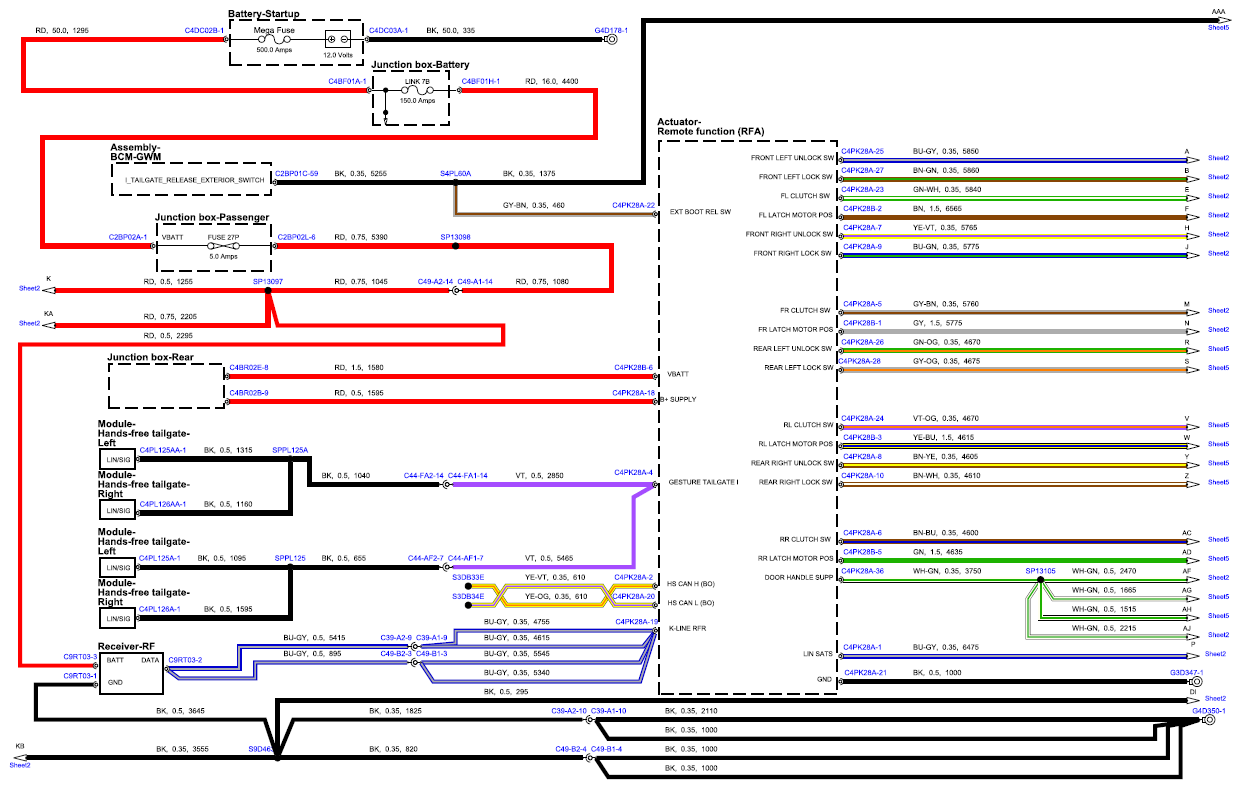

Fig 1: Passive Entry System Circuit Diagram (Sheet 1)

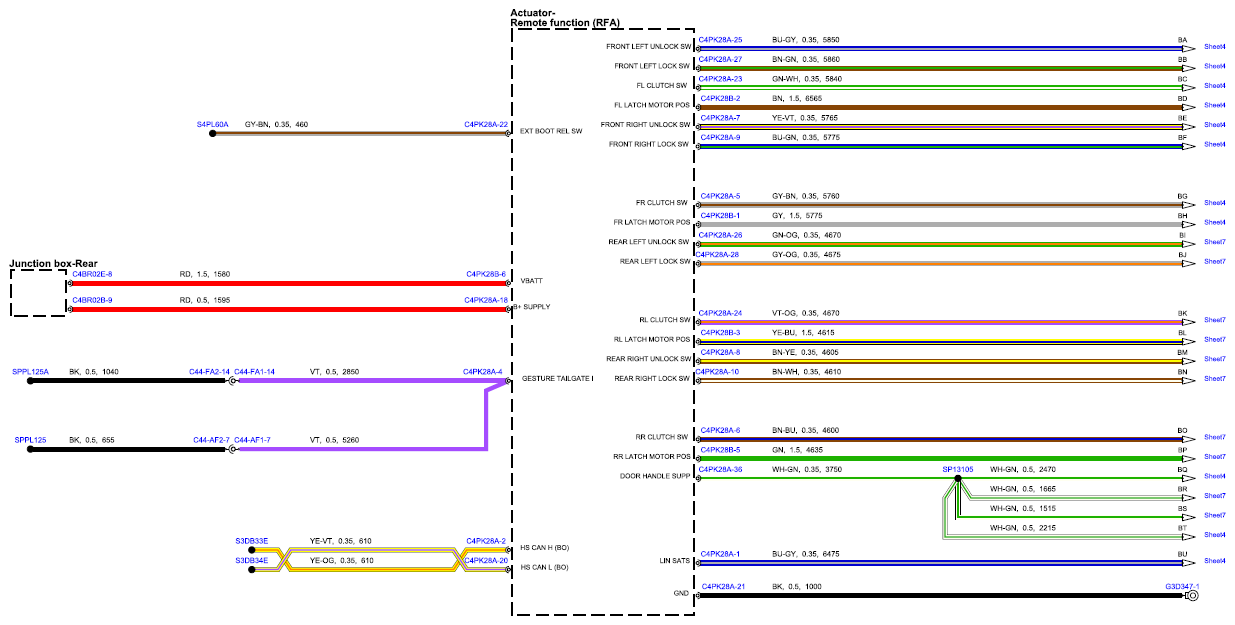

Fig 2: Passive Entry System Circuit Diagram (Sheet 2)

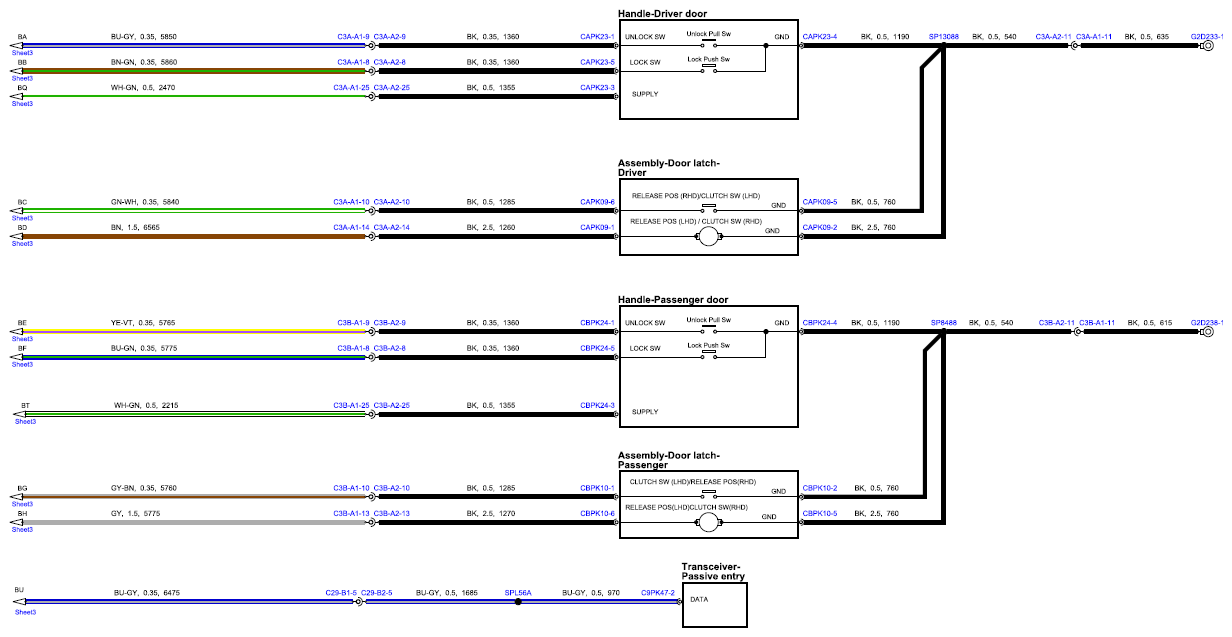

Fig 3: Passive Entry System Circuit Diagram (Sheet 3)

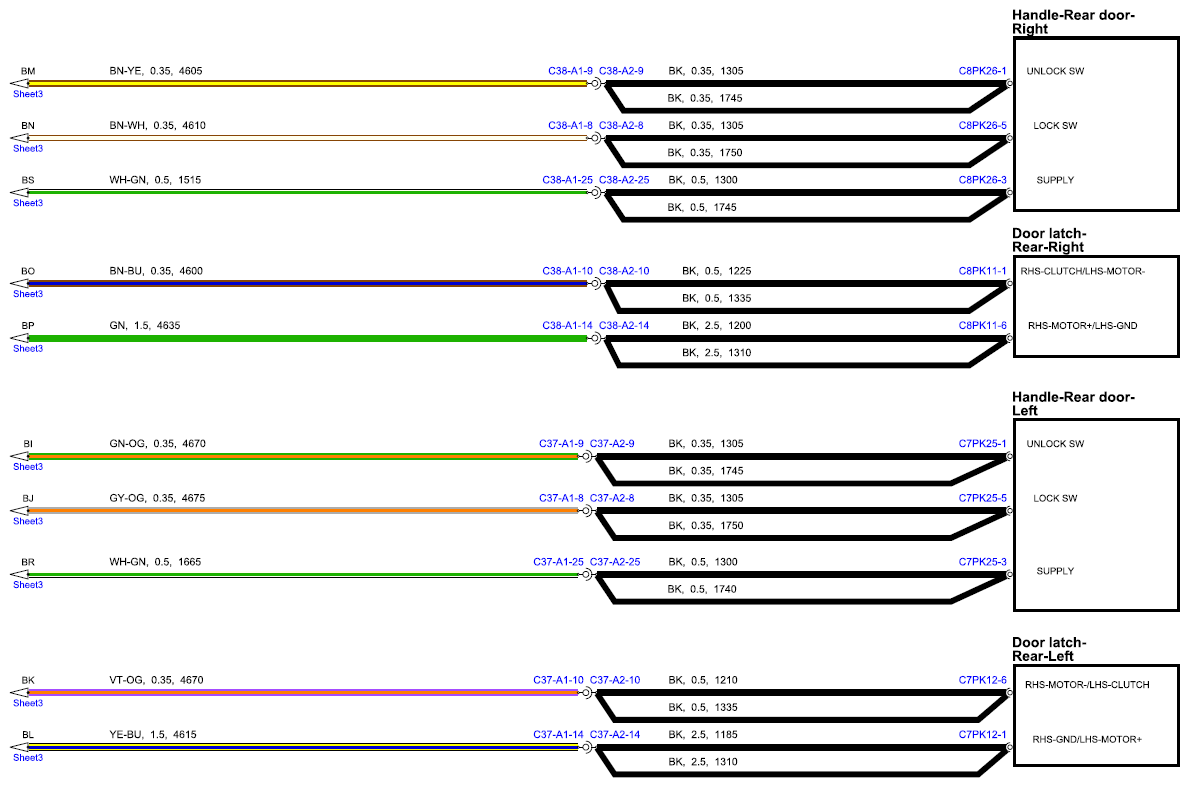

Fig 4: Passive Entry System Circuit Diagram (Sheet 4)

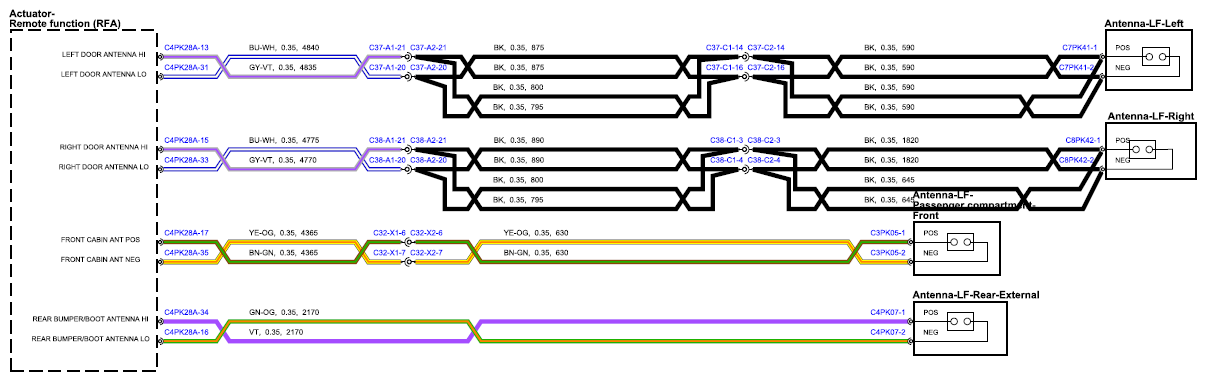

Fig 5: Passive Entry System Circuit Diagram (Sheet 5)

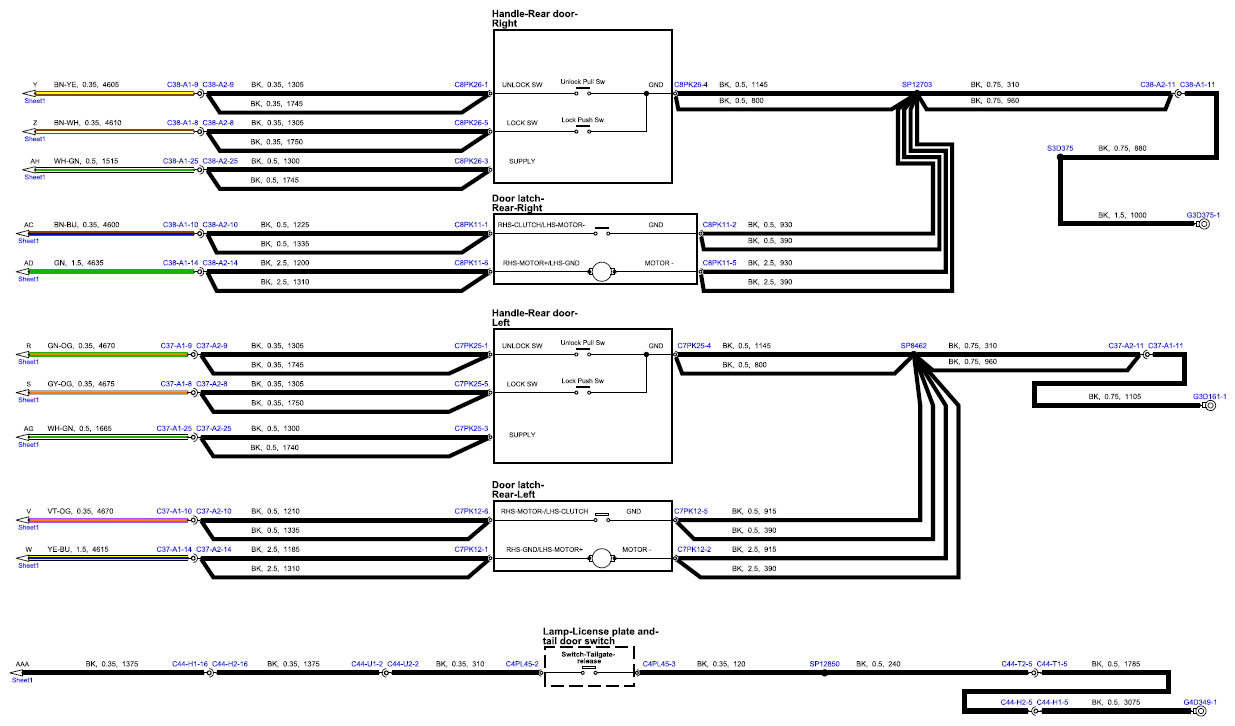

Fig 6: Passive Entry System Circuit Diagram (Sheet 6)

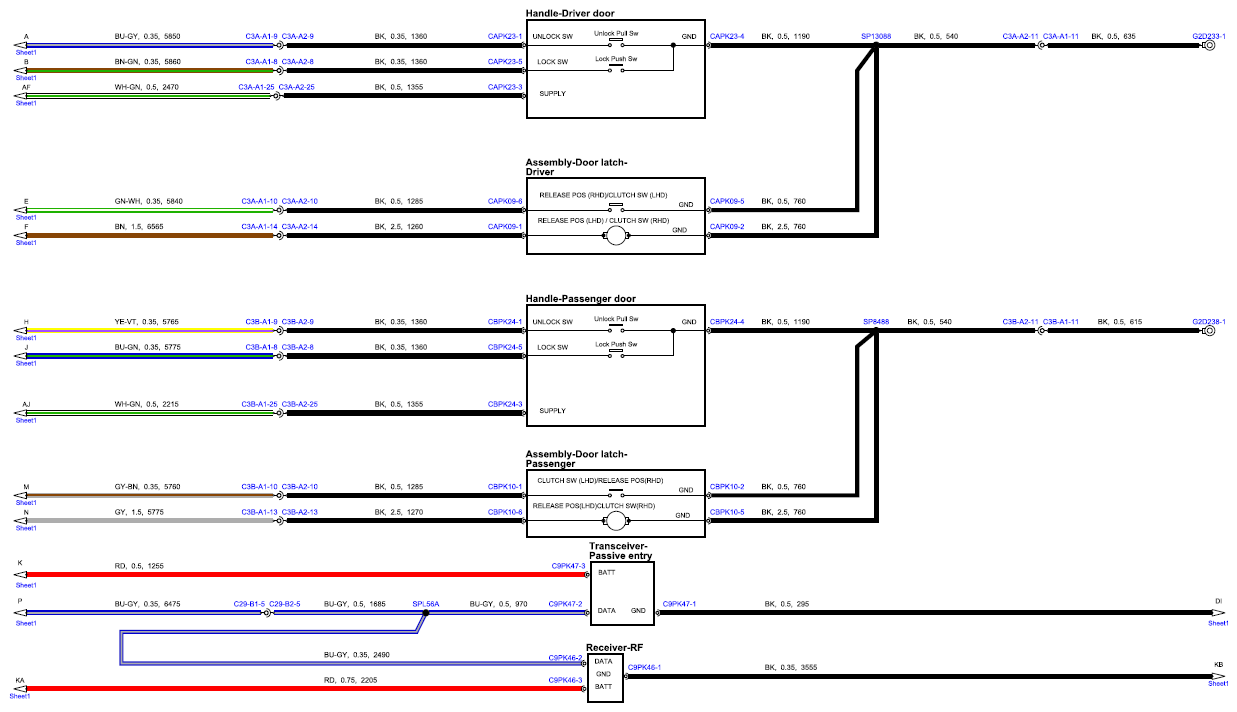

Fig 7: Passive Entry System Circuit Diagram (Sheet 7)

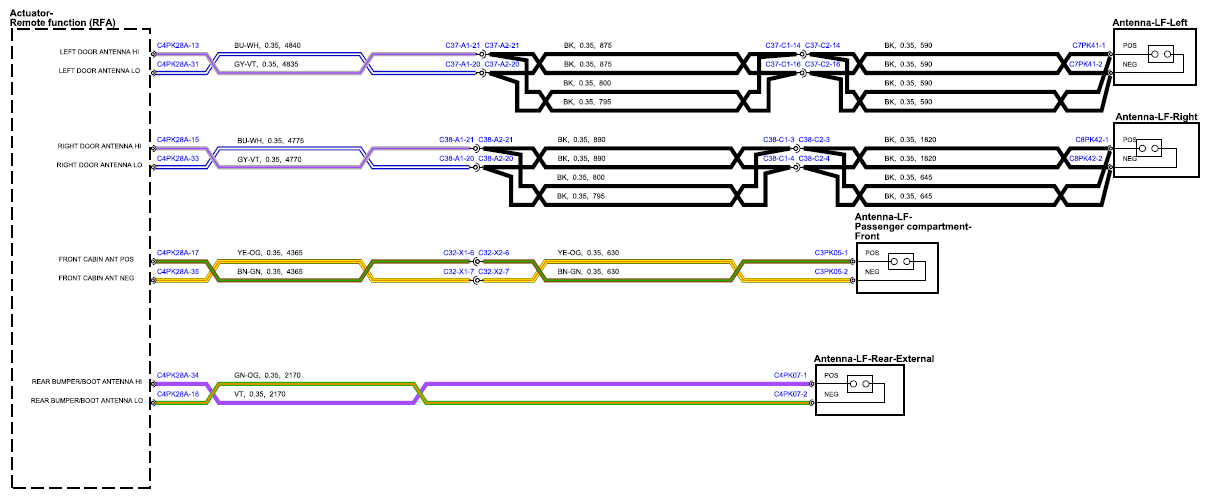

Fig 8: Passive Entry System Circuit Diagram (Sheet 8)
