OEM Wiring Diagrams -- Range Rover Sport L494
>>
501-14 Handles, Locks, Latches And Entry Systems Wiring Diagrams
>>
Central door locking system
Central door locking system

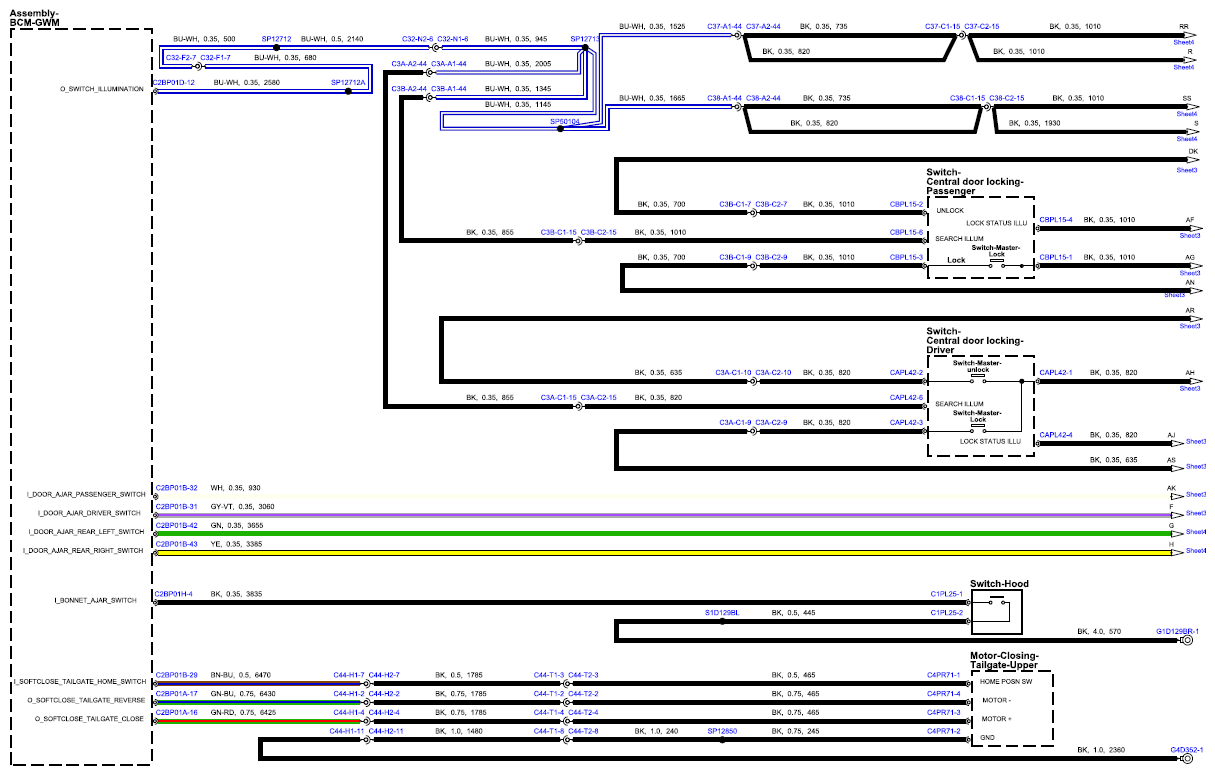

Fig 1: Central Door Locking System Circuit Diagram (Sheet 1)

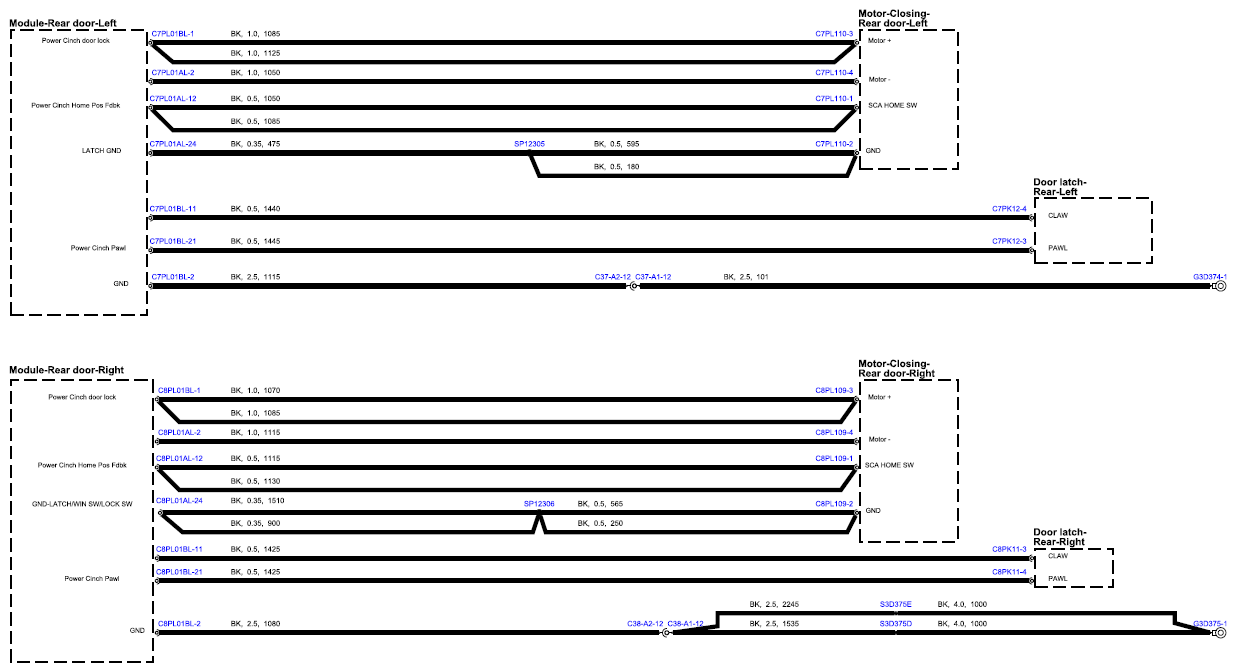

Fig 2: Central Door Locking System Circuit Diagram (Sheet 2)

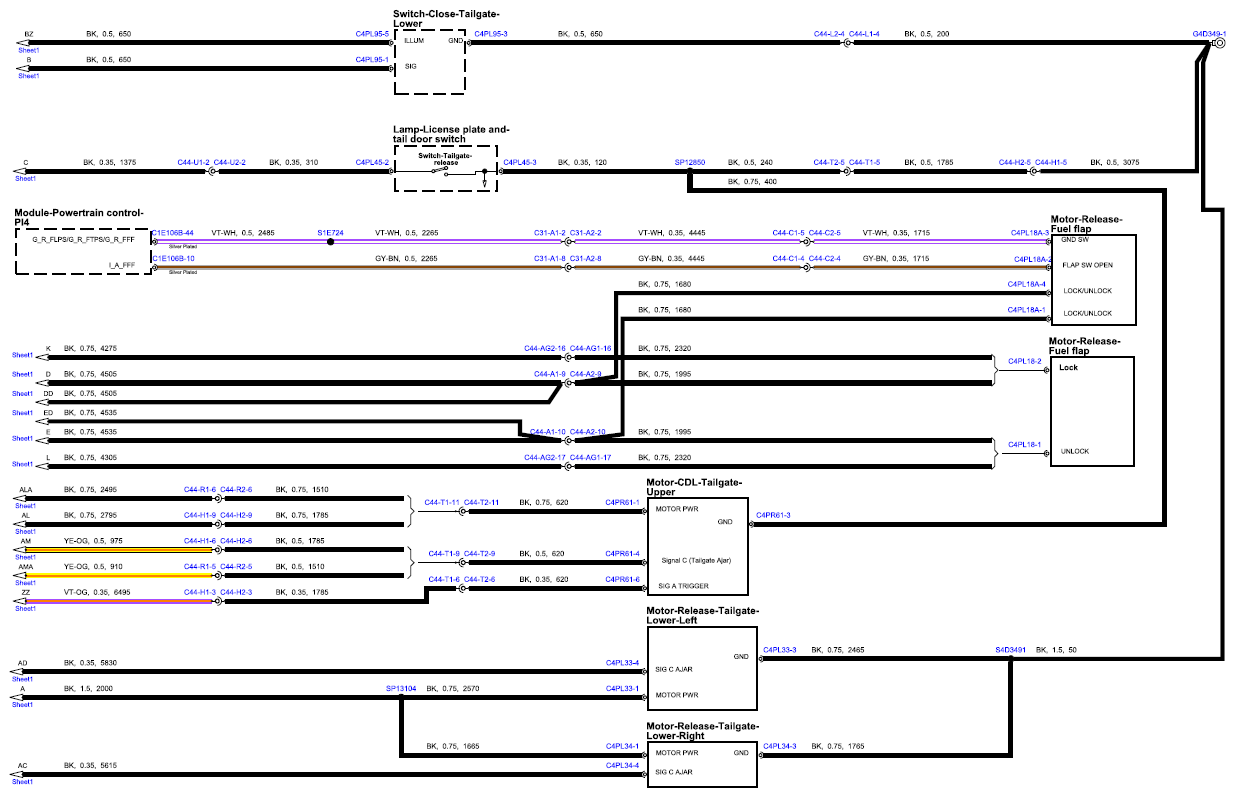

Fig 3: Central Door Locking System Circuit Diagram (Sheet 3)

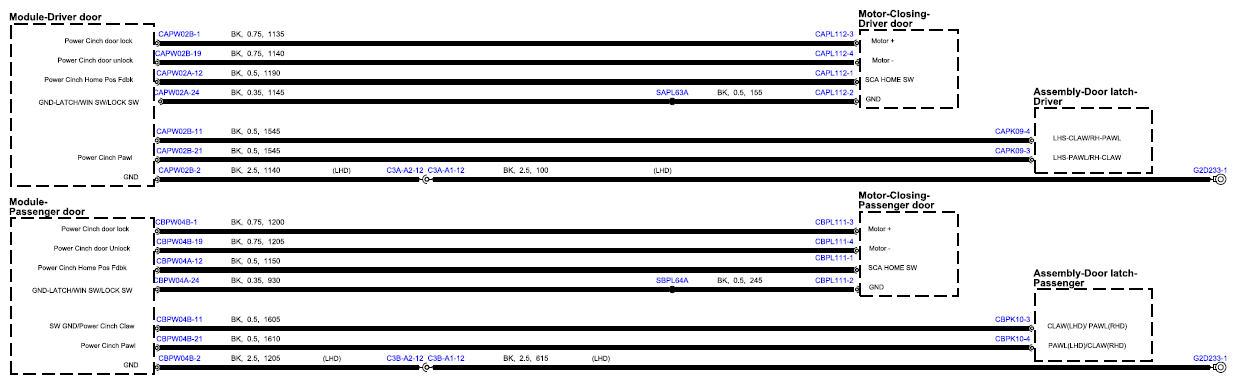

Fig 4: Central Door Locking System Circuit Diagram (Sheet 4)

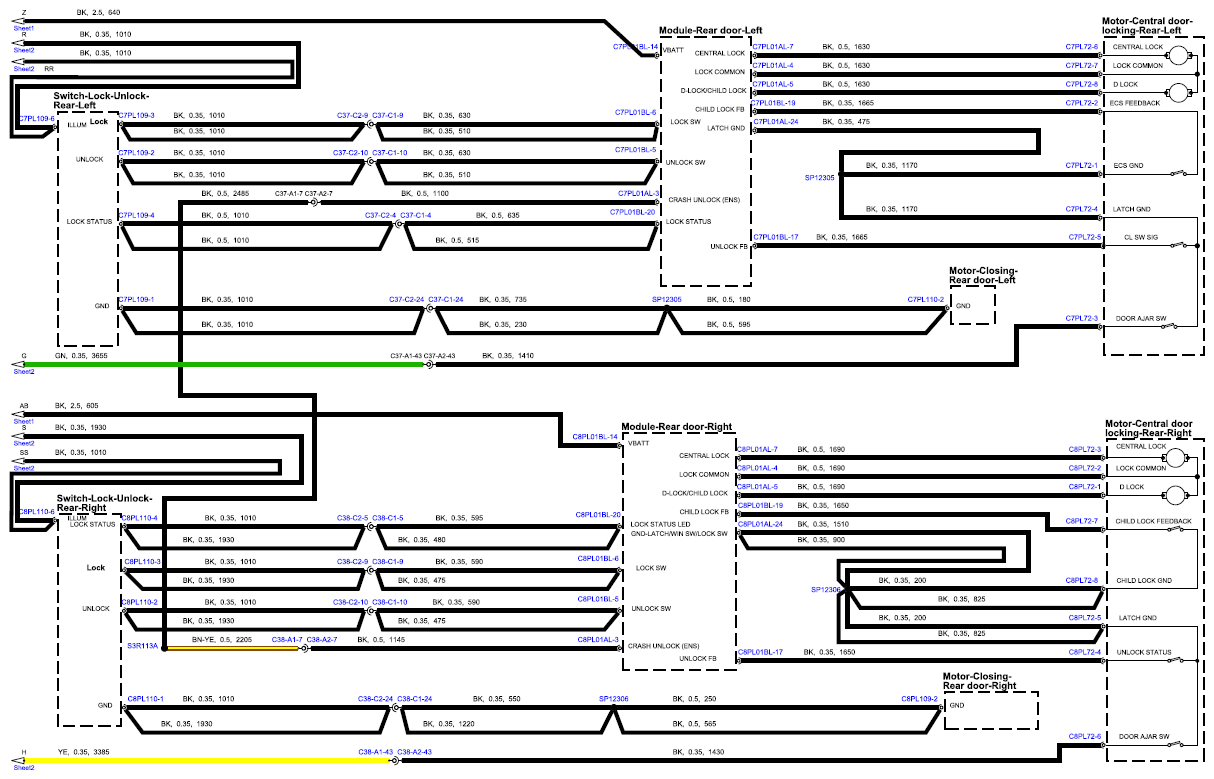

Fig 5: Central Door Locking System Circuit Diagram (Sheet 5)

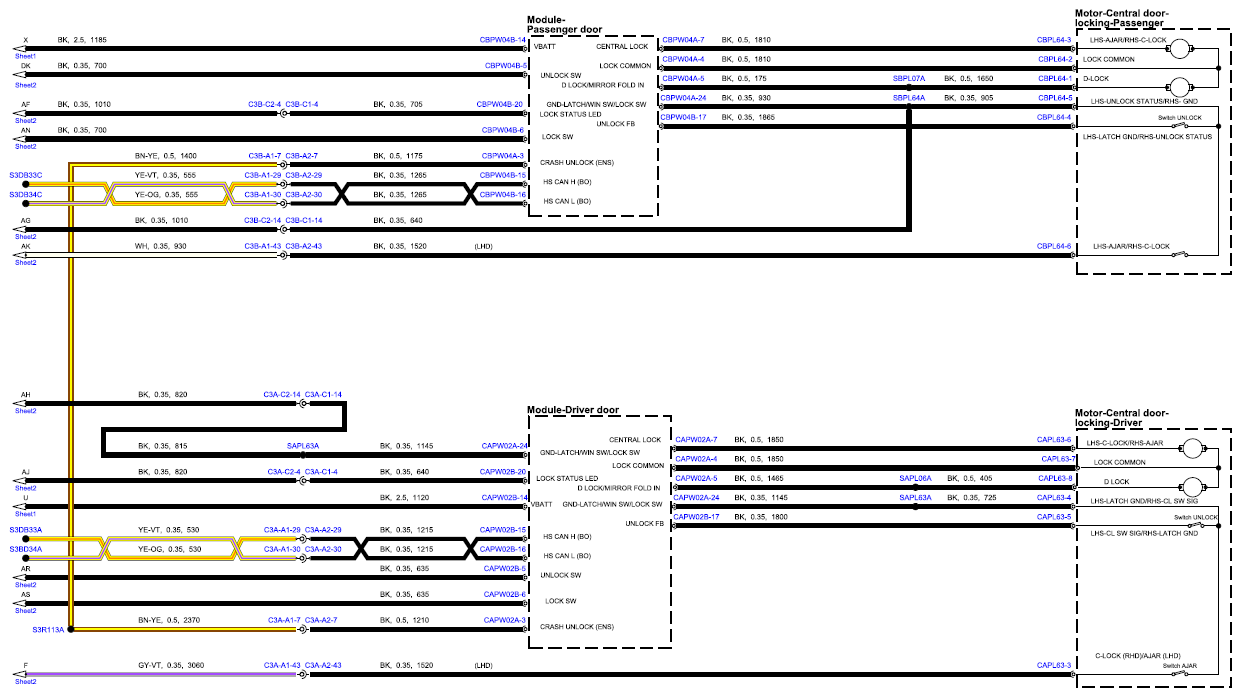

Fig 6: Central Door Locking System Circuit Diagram (Sheet 6)

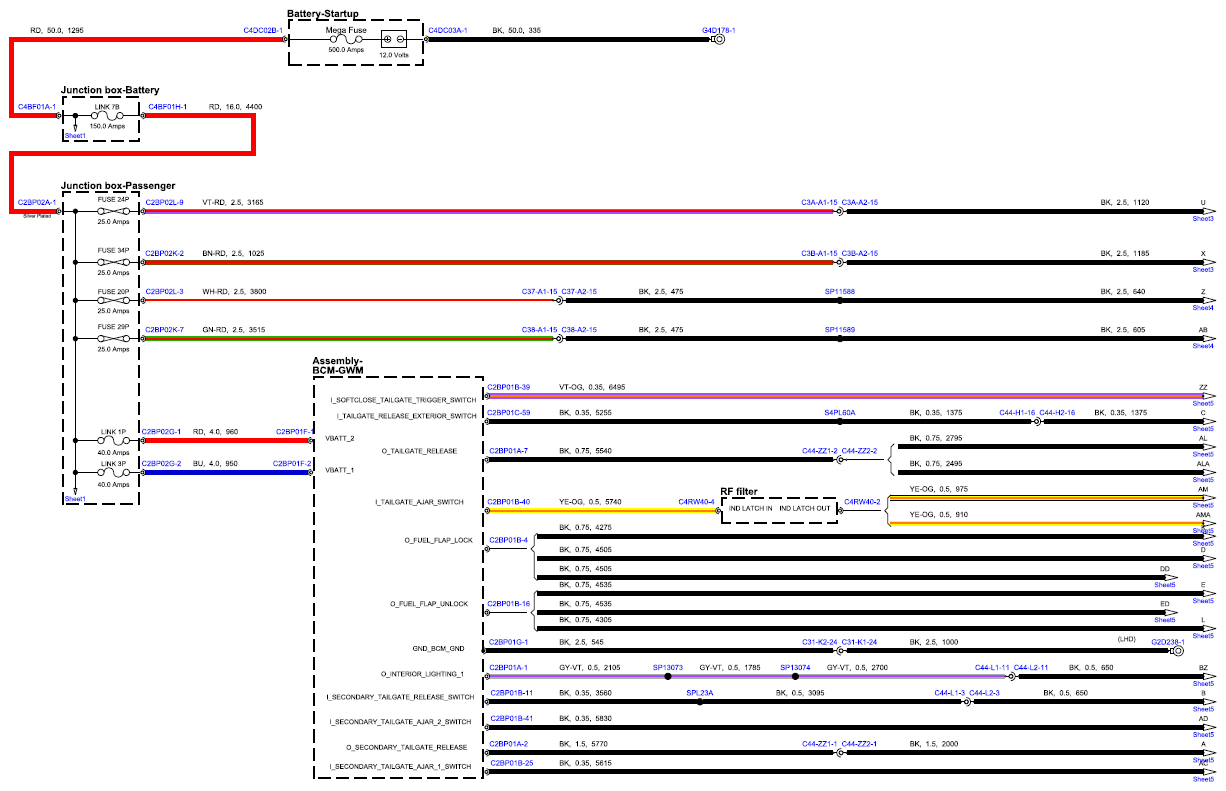

Fig 7: Central Door Locking System Circuit Diagram (Sheet 7)
