Body Control Module/Gateway Module Assembly

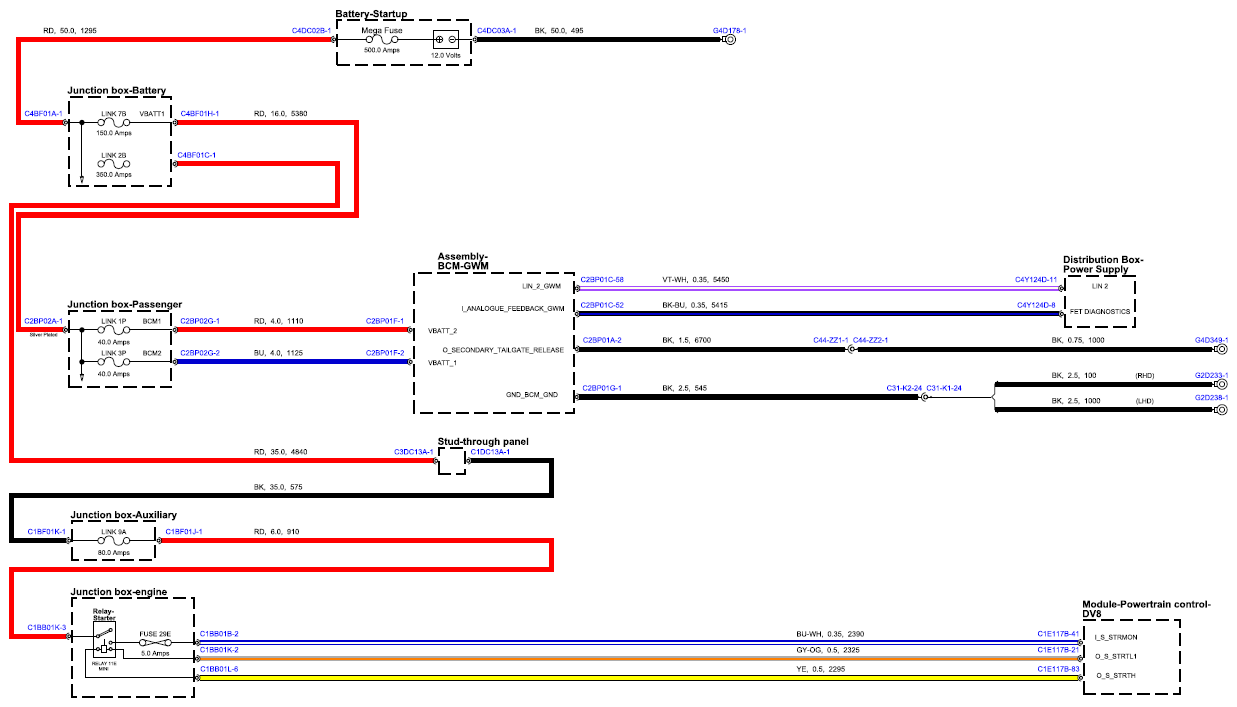

Fig 1: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 1)
G15556571

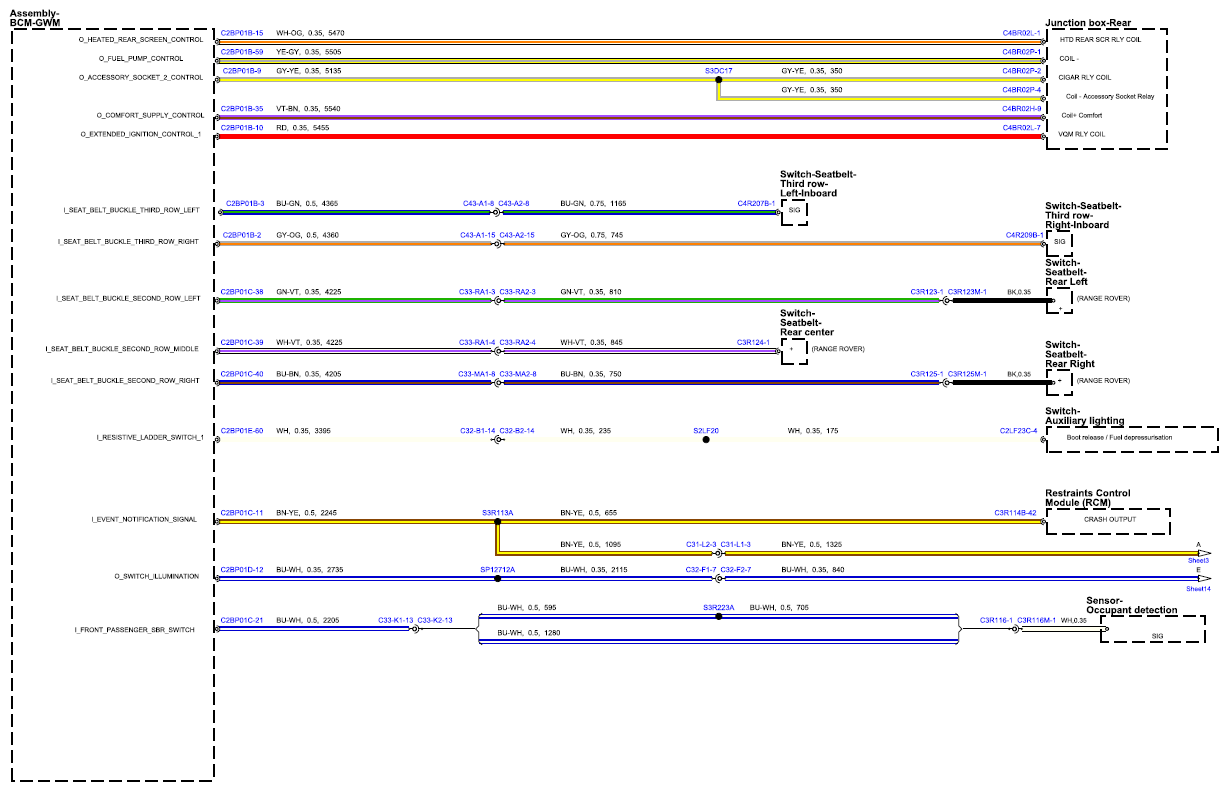

Fig 2: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 2)
G15556572

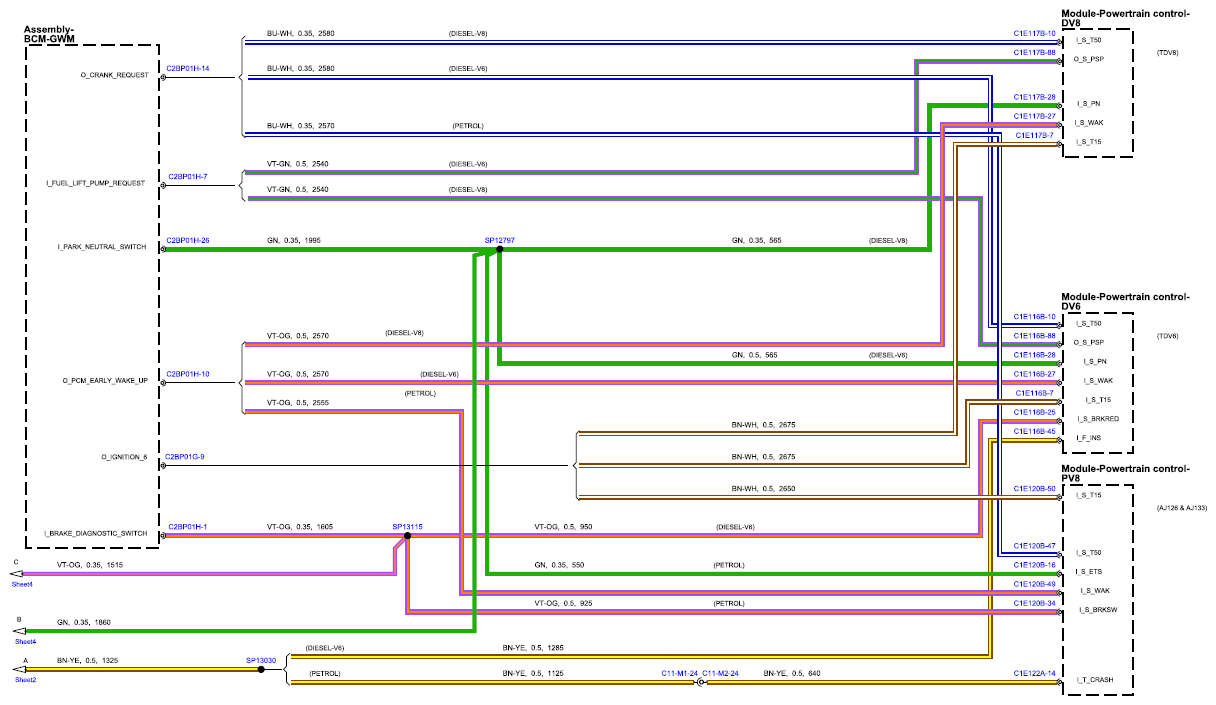

Fig 3: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 3)
G15556573

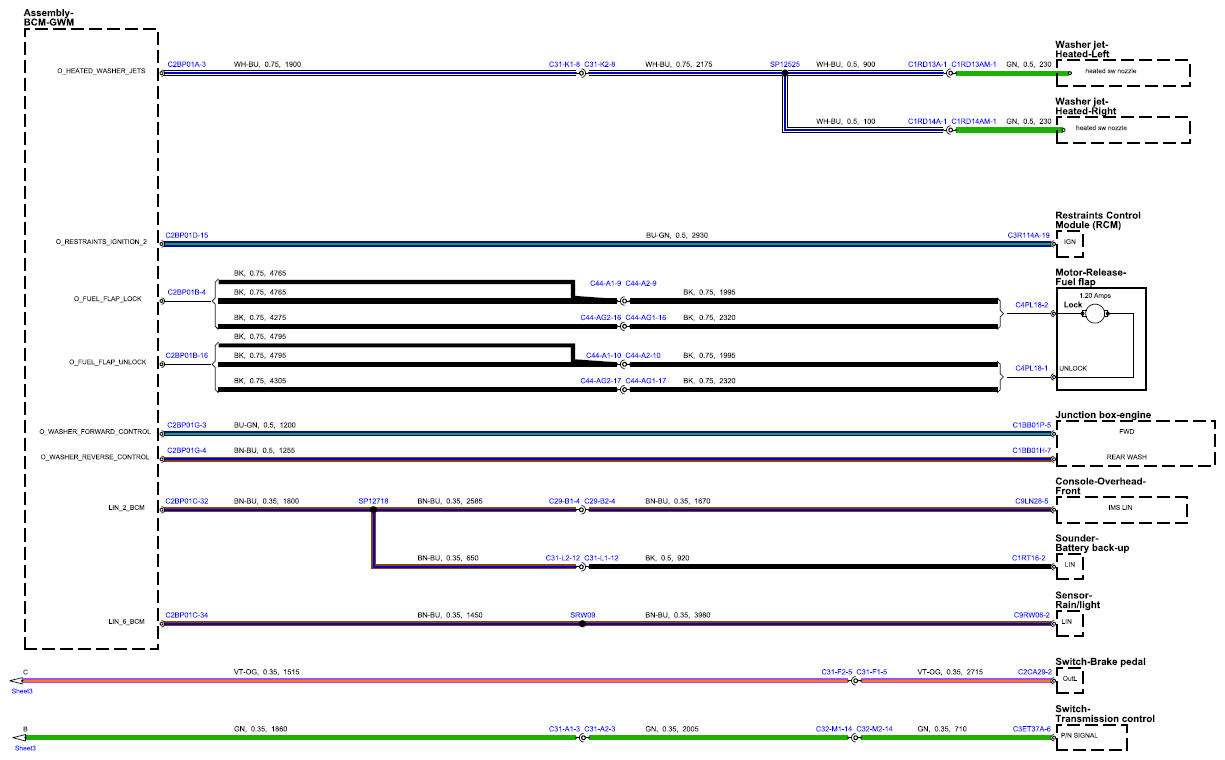

Fig 4: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 4)
G15556574

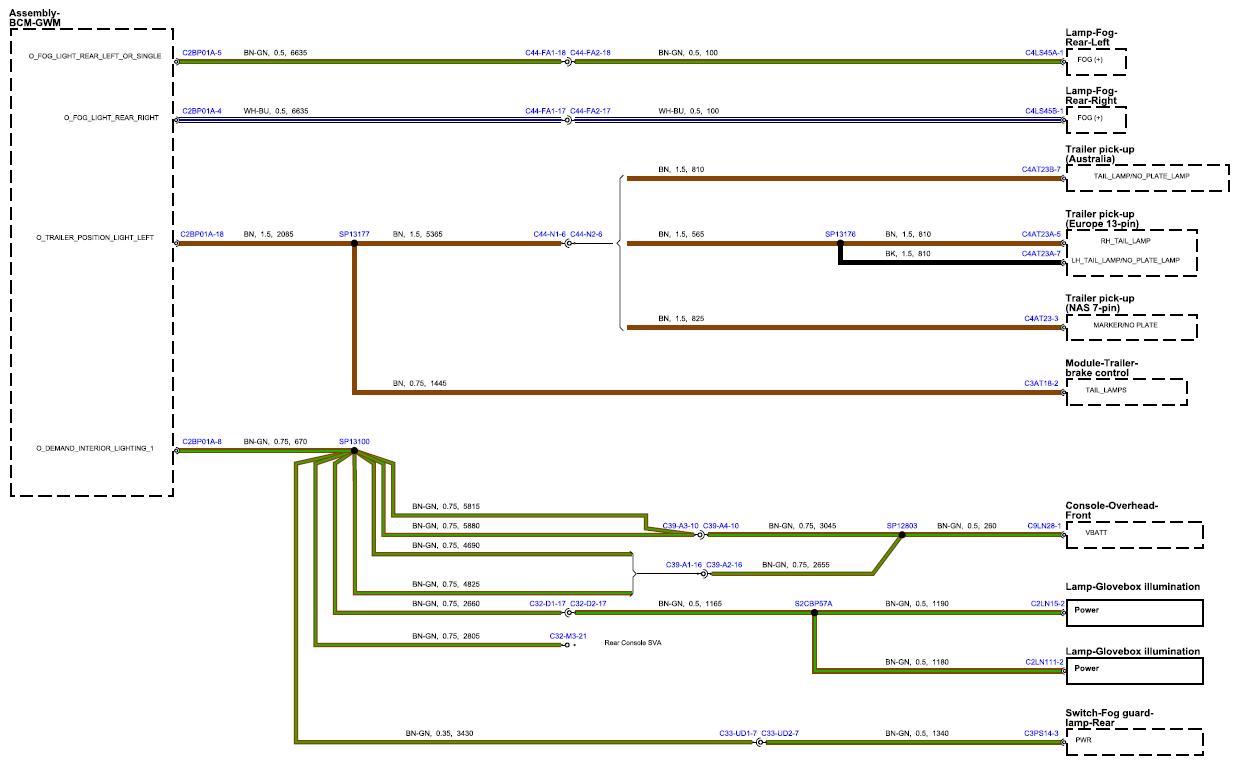

Fig 5: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 5)
G15556575

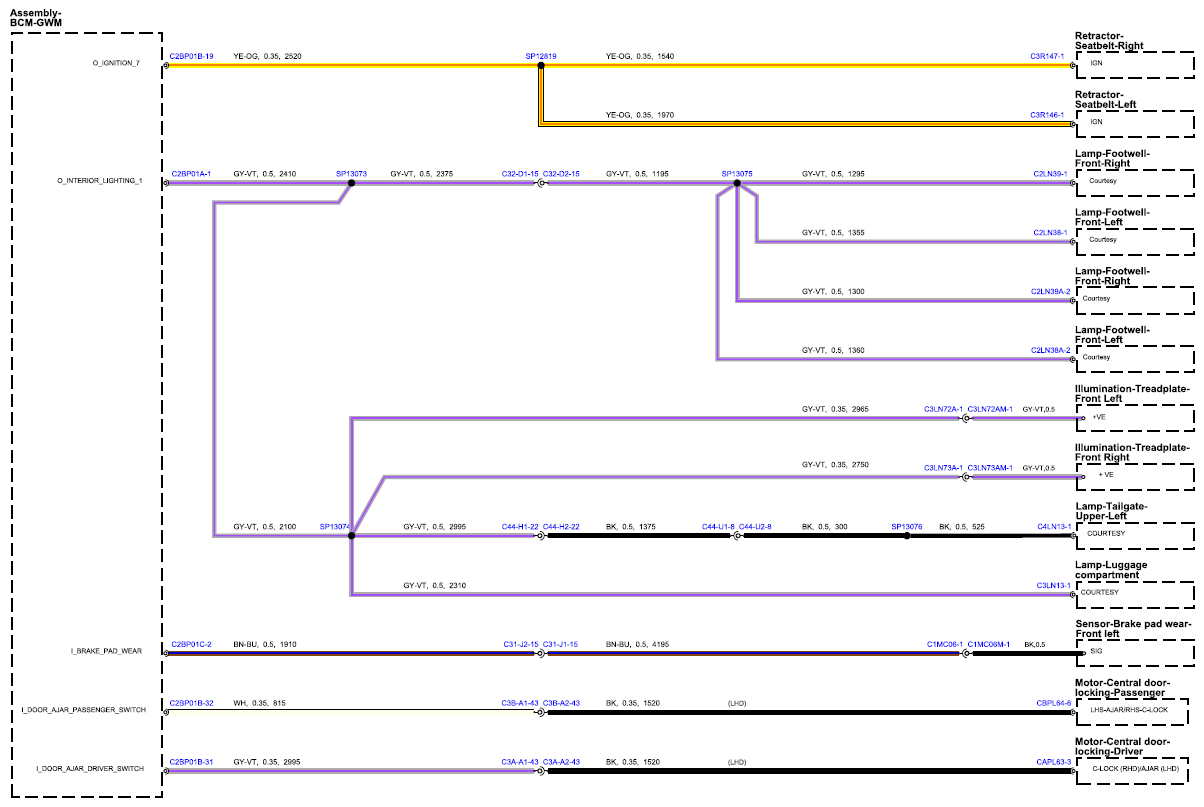

Fig 6: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 6)
G15556576

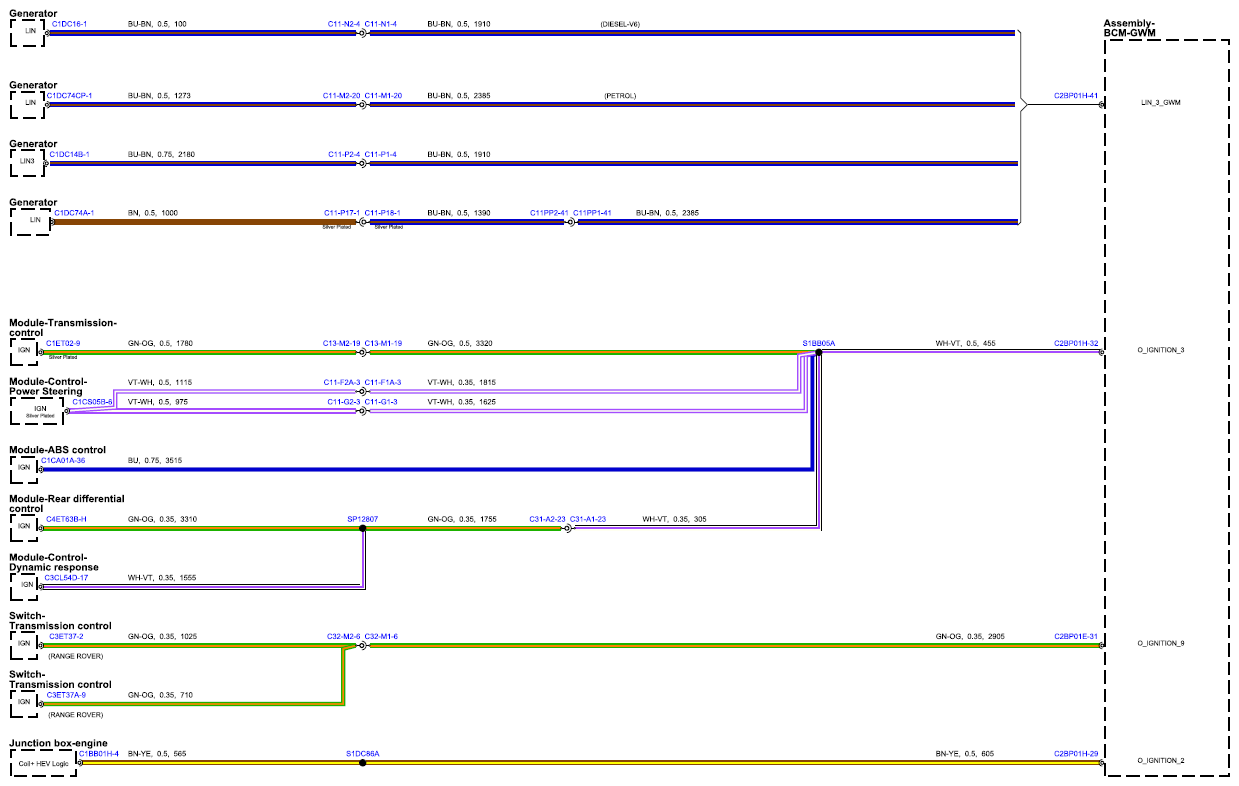

Fig 7: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 7)
G15556577

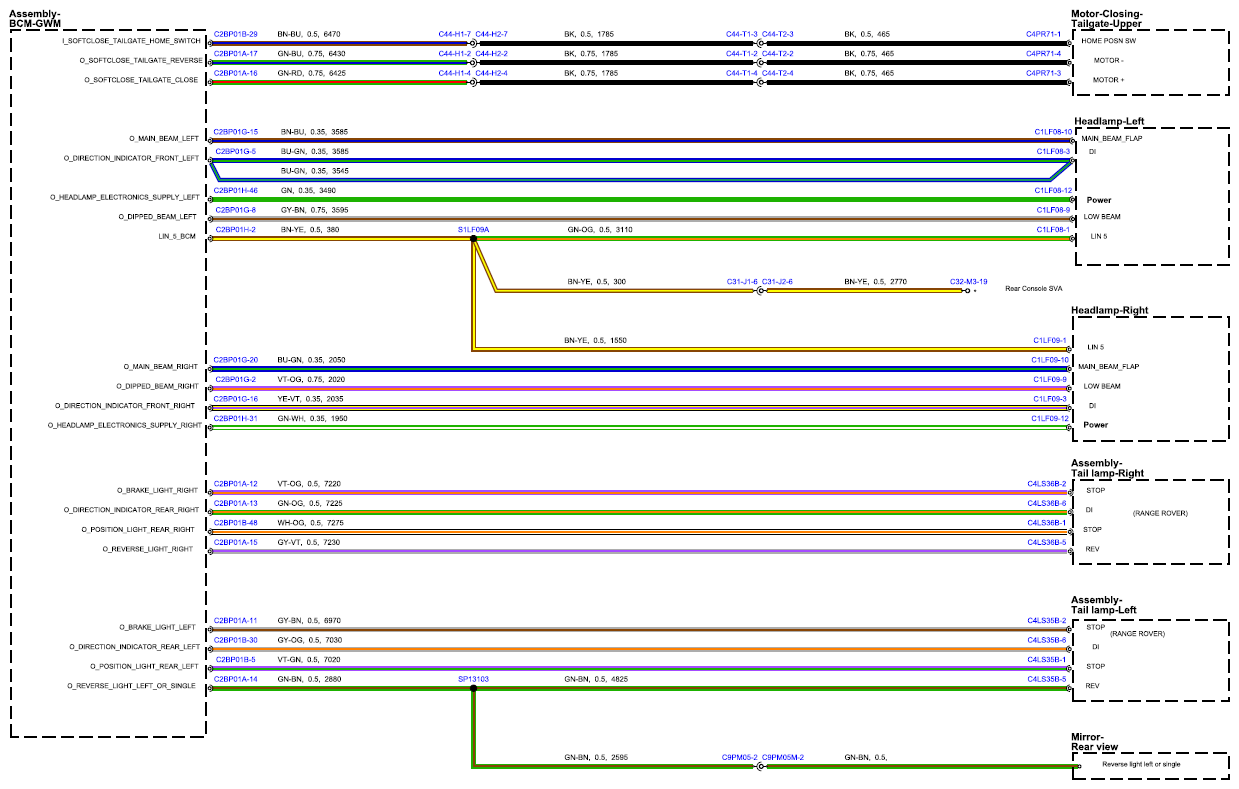

Fig 8: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 8)
G15556578

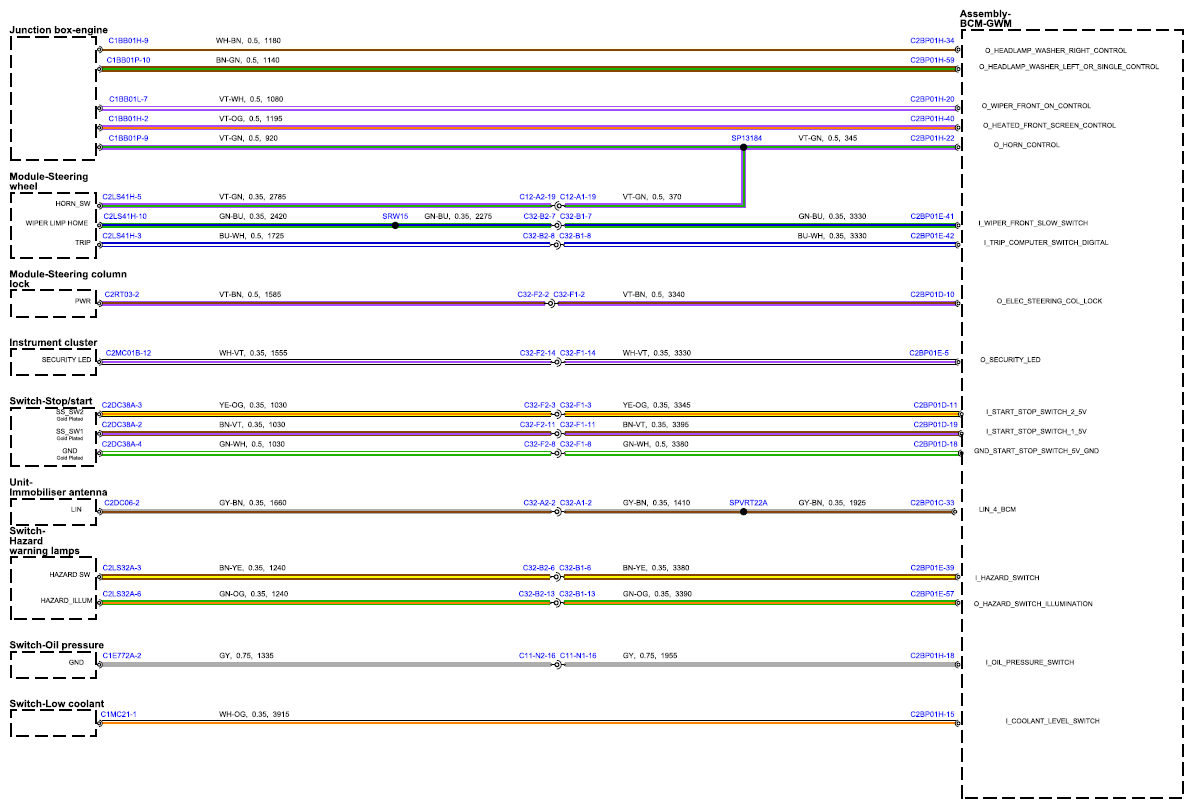

Fig 9: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 9)
G15556579

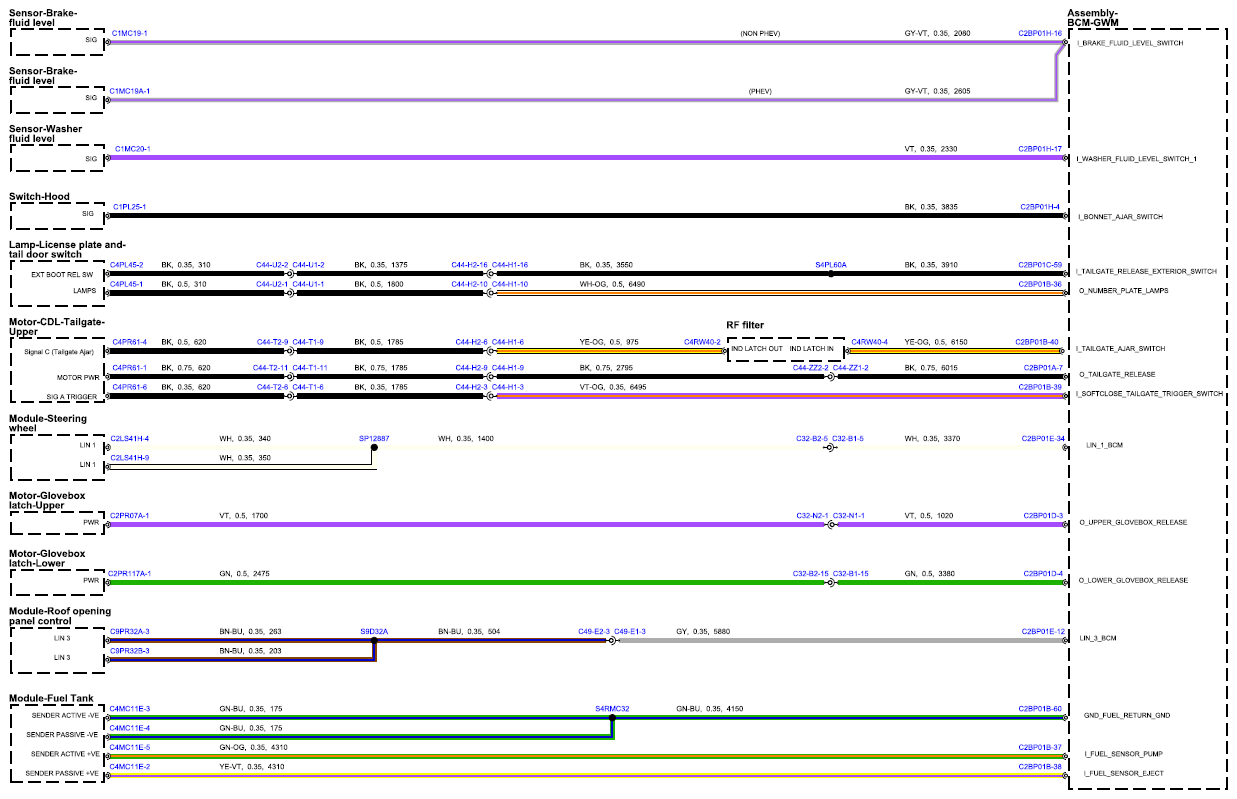

Fig 10: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 10)
G15556580

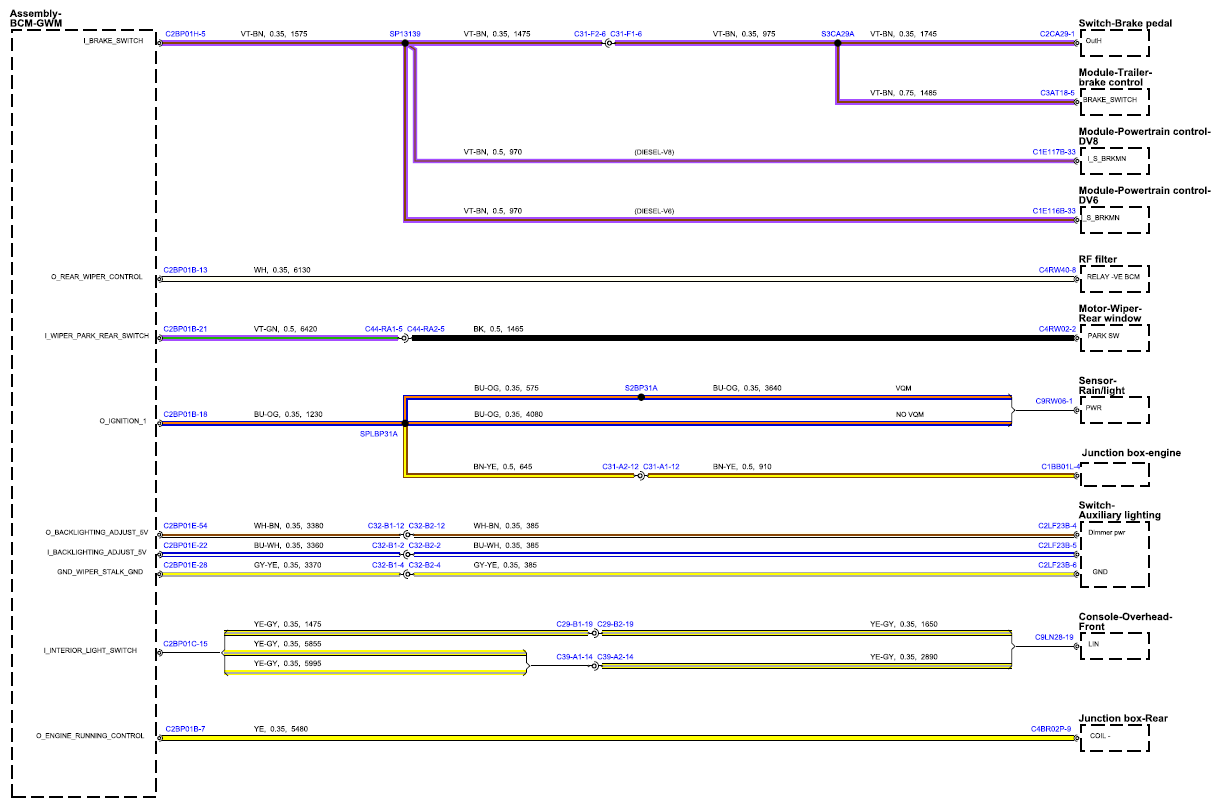

Fig 11: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 11)
G15556581

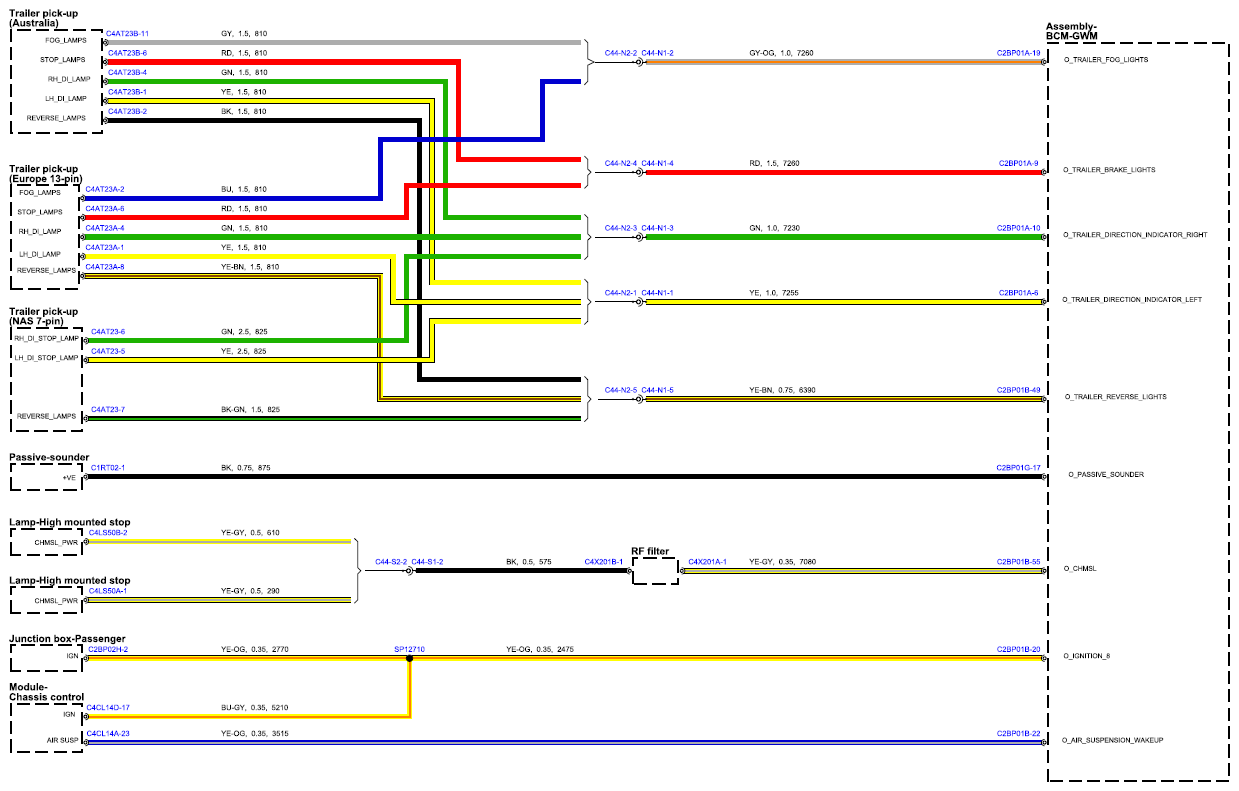

Fig 12: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 12)
G15556582

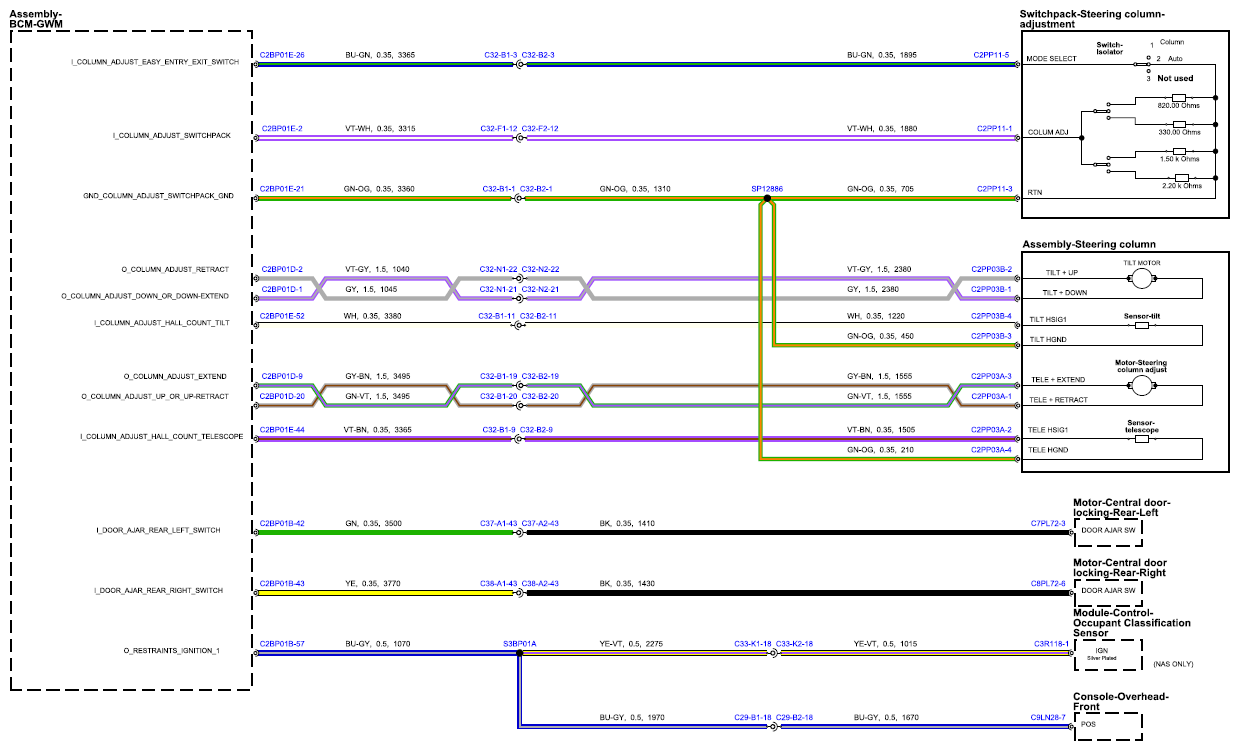

Fig 13: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 13)
G15556583

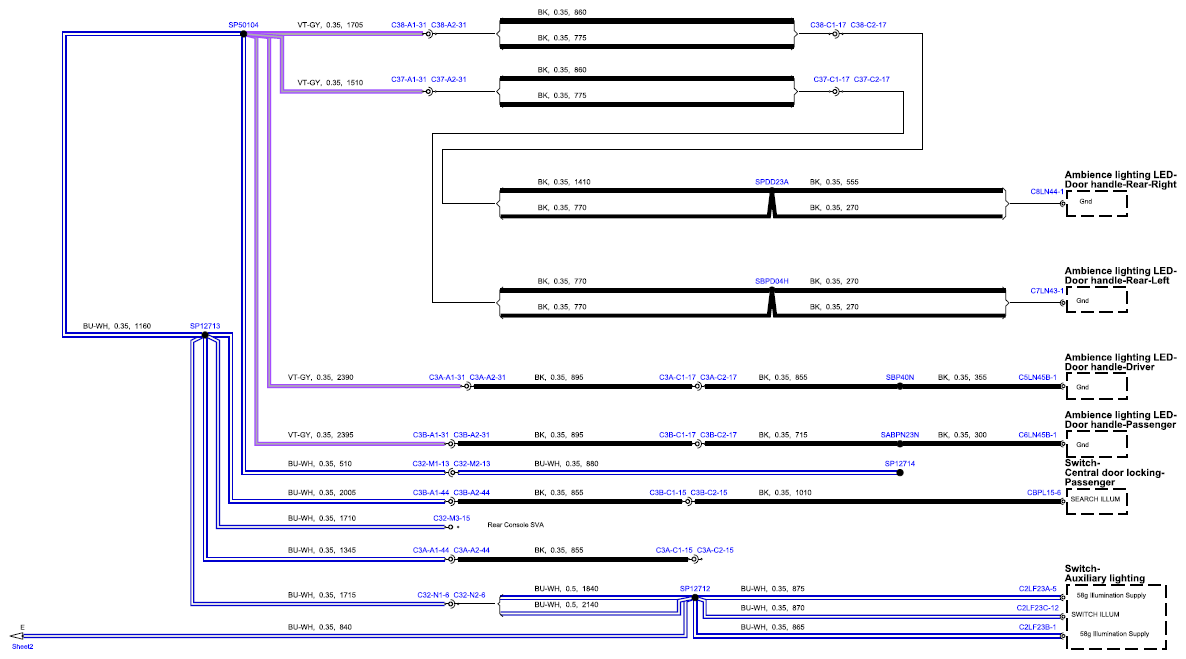

Fig 14: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 14)
G15556584

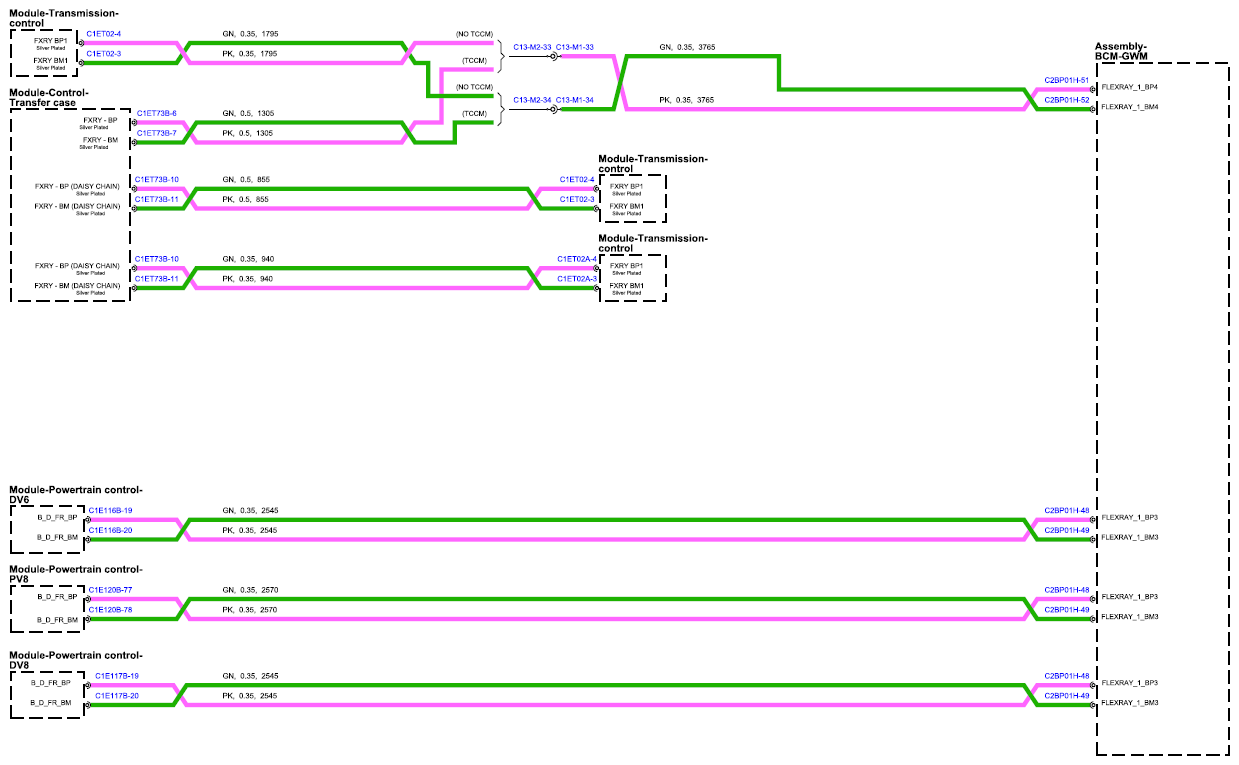

Fig 15: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 15)
G15556585
Fig 16: Body Control Module/Gateway Module Assembly Circuit Diagram (Sheet 16)
G15556586
