OEM Wiring Diagrams -- Range Rover Sport L494
>>
413-08 Information And Message Center Wiring Diagrams
>>
Head-Up Display
Head-Up Display

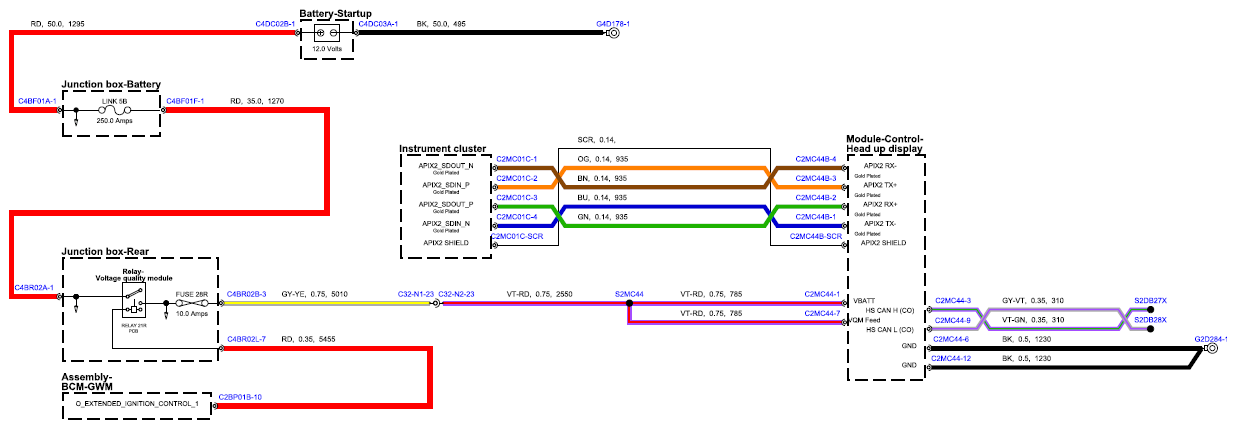

Fig 1: Head-Up Display Circuit Diagram
