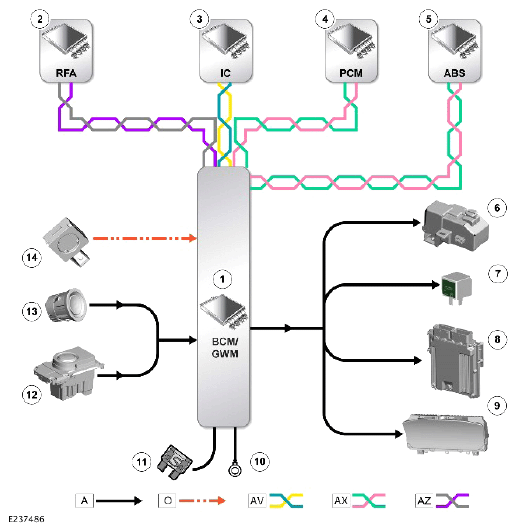

Control Diagram - 2 Of 4 - Passive Start System
A = HARDWIRED: O = LOCAL INTERCONNECT NETWORK (LIN): AV = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) COMFORT SYSTEMS BUS: AX = FLEXRAY: AZ = HS CAN BODY SYSTEMS BUS.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Body Control Module/Gateway Module (BCM/GWM) |
| 2 | Remote Function Actuator (RFA) |
| 3 | Instrument Cluster (IC) |
| 4 | Powertrain Control Module (PCM) |
| 5 | Anti-lock Brake System (ABS) control module |
| 6 | Electric Steering Column Lock (ESCL) - If equipped |
| 7 | Fuel pump relay |
| 8 | PCM |
| 9 | IC |
| 10 | Ground |
| 11 | Power supply |
| 12 | Transmission Control Switch (TCS) |
| 13 | Ignition switch |
| 14 | Immobilizer Antenna Unit (IAU) |
