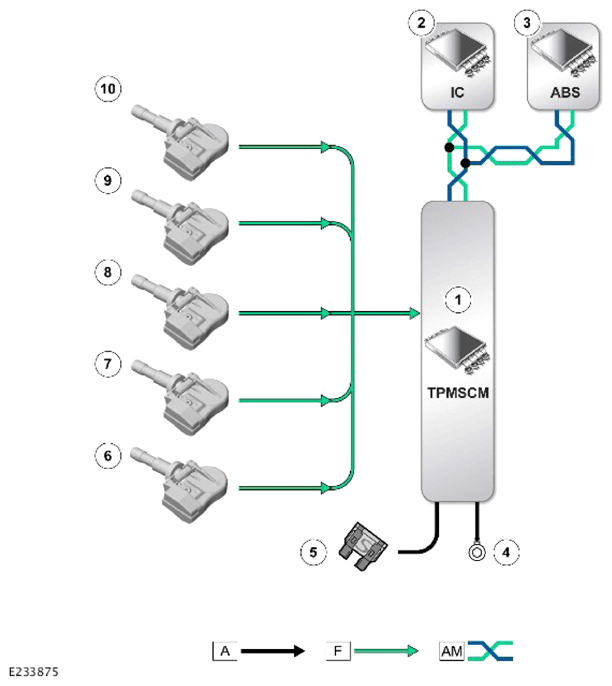

Control Diagram - 1 Of 1
A = HARDWIRED: F = RADIO FREQUENCY (RF) TRANSMISSION: AM = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) CHASSIS SYSTEMS BUS.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Tire Pressure Monitoring System Control Module (TPMSCM) |
| 2 | Instrument Cluster (IC) |
| 3 | Anti-lock Brake System (ABS) control module |
| 4 | Ground |
| 5 | Power supply |
| 6 | Front left tire pressure sensor |
| 7 | Front right tire pressure sensor |
| 8 | Rear left tire pressure sensor |
| 9 | Rear right tire pressure sensor |
| 10 | Spare tire pressure sensor (if equipped) |
