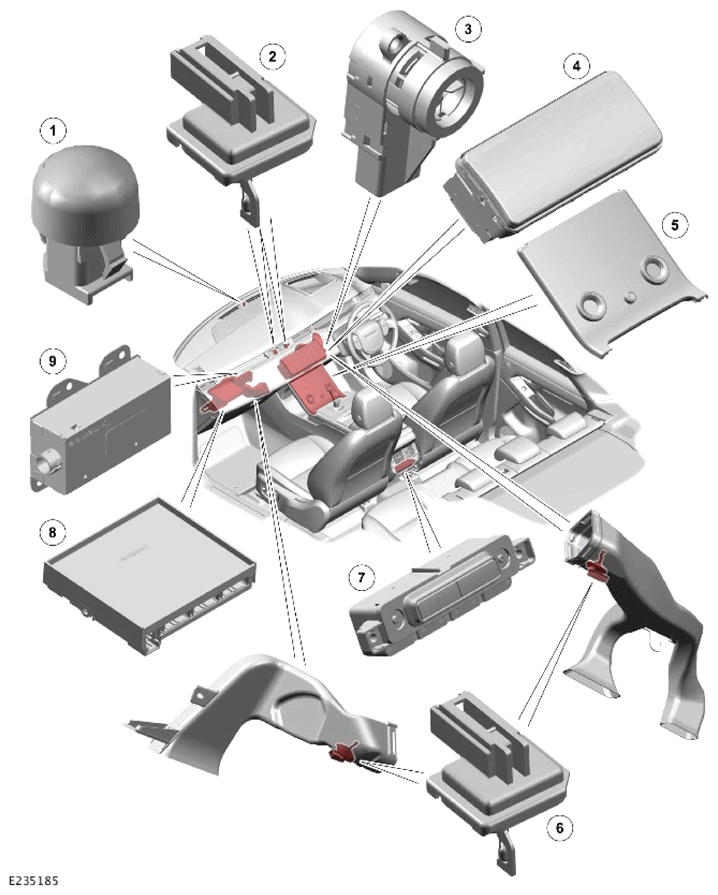

Component Location - 1 Of 2
NOTE:
Right Hand Drive (RHD) vehicle is shown, Left Hand Drive (LHD) vehicle is similar.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Sunload sensor |
| 2 | Face duct air temperature sensor (quantity 2) |
| 3 | In-vehicle temperature sensor |
| 4 | Interactive Display Module 'A' (IDMA) |
| 5 | Interactive Control Display Module (ICDM) |
| 6 | Feet duct air temperature sensor (quantity 2) |
| 7 | Second row seat heater control |
| 8 | HVAC control module (HVAC) |
| 9 | Air ionizer |
