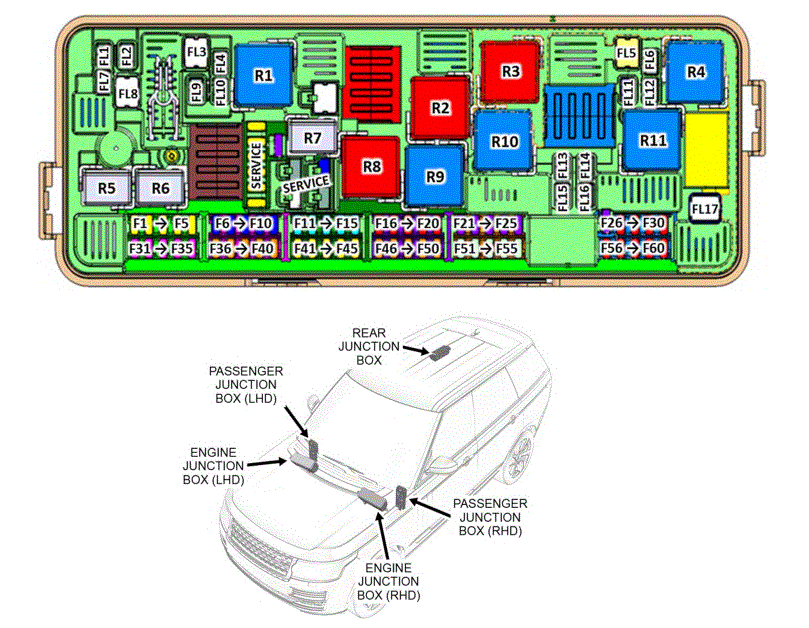

Rear Junction Box
| Box Fuse Number | Circuit Fuse Number | Rating (Amps) | Function | Fuse Type | Box Pinout | Circuit Conn Reference |
| F1 | FUSE 1R | 15A | Pump-Coolant-Hybrid/EV Battery | Micro | C7-5 | C4BR02G-5 |
| F2 | FUSE 2R | - | - | - | - | - |
| F3 | FUSE 3R | - | - | - | - | - |
| F4 | FUSE 4R | 10A | Heater- Door Armrest- Rear-Left Heater Element- Calf Rest |
Micro | C7-2 | C4BR02G-2 |
| F5 | FUSE 5R | 10A | Heater- Door Armrest- Rear-Right Heater Element- Calf Rest |
Micro | C7-1 | C4BR02G-1 |
| F6 | FUSE 6R | - | - | - | - | - |
| F7 | FUSE 7R | 5A | Module-Blind Spot Monitoring-Right Module-Blind Spot Monitoring-Left |
Micro | C6-4 | C4BR02F-4 |
| F8 | FUSE 8R | 20A | Heater Element-Cushion- Driver Module-Climate Control Driver Seat (DSCCM) Module-Seat- Heater-LH |
Micro | C6-3 | C4BR02F-3 |
| F9 | FUSE 9R | 15A | Switchpack- Seat-Driver Module-Driver Seat Switchpack- Seat-Passenger |
Micro | C6-2 | C4BR02F-2 |
| F10 | FUSE 10R | 20A | Heater Element-Cushion- Passenger | Micro | C6-1 | C4BR02F-1 |
| F11 | FUSE 11R | 20A | Module-Climate Control- Rear Seat- Right Heater Element-Cushion- Rear-Right |
Micro | C5-5 | C4BR02E-5 |
| F12 | FUSE 12R | 15A | Switchpack-Seats-Rear-Right Switchpack-Seats-Rear-Left Module-Seat-Executive |
Micro | C5-4 | C4BR02E-4 |
| F13 | FUSE 13R | 20A | Module-Climate Control- Rear Seat-Left Heater Element-Cushion- Rear-Left Left Rear Seat Heater Module |
Micro | C5-3 | C4BR02E-3 |
| F14 | FUSE 14R | 20A | - | - | - | - |
| F15 | FUSE 15R | 30A | Module-Fuel-Pump Driver | Micro | C5-1 | C4BR02E-1 |
| F16 | FUSE 16R | 15A | Trailer Pick-Up | Micro | C4-5 | C4BR02D-5 |
| F17 | FUSE 17R | 10A | Module-DEF Tank | Micro | C4-4 | C4BR02D-4 |
| F18 | FUSE 18R | 20A | Accessory Socket Loadspace | Micro | C4-3 | C4BR02D-3 |
| F19 | FUSE 19R | 20A | Socket- Charging-USB- Second Row-Left Socket- Charging-USB- Second Row-Right |
Micro | C4-2 | C4BR02D-2 |
| F20 | FUSE 20R | 20A | Socket-12V Accessory-Stowage Compartment-Floor Console | Micro | C4-1 | C4BR02D-1 |
| F21 | FUSE 21R | 20A | Socket-Accessory 12V- Loadspace | Micro | C3-5 | C4BR02C-5 |
| F22 | FUSE 22R | 20A | Socket-Accessory 12V- Rear | Micro | C3-4 | C4BR02C-4 |
| F23 | FUSE 23R | 10A | Switchpack- Center Instrument Panel | Micro | C3-3 | C4BR02C-3 |
| F24 | FUSE 24R | 10A | Instrument Cluster | Micro | C3-2 | C4BR02C-2 |
| F25 | FUSE 25R | 5A | Module-Integrated Suspension Control | Micro | C3-1 | C4BR02C-1 |
| F26 | FUSE 26R | 2A | Module-Electronic Toll Collection (ETC) | Mini | C2-5 | C4BR02B-5 |
| F27 | FUSE 27R | 10A | Mirror- Rear View Module- Parking Assist Control Module-Control-Image Processing Module-Parking Assist Control |
Micro | C2-4 | C4BR02B-4 |
| F28 | FUSE 28R | 10A | Module-Control- Head Up Display | Micro | C2-3 | C4BR02B-3 |
| F29 | FUSE 29R | 5A | Speed Control Module | Micro | C2-2 | C4BR02B-2 |
| F30 | FUSE 30R | 30A | Element- Heated Rear Window RF Filter |
Micro | C2-1 | C4BR02B-1 |
| F31 | FUSE 31R | - | - | - | - | - |
| F32 | FUSE 32R | - | - | - | - | - |
| F33 | FUSE 33R | 15A | RF Filter | Micro | C7-8 | C4BR02G-8 |
| F34 | FUSE 34R | - | - | - | - | - |
| F35 | FUSE 35R | 15A | Rear Console 1 | Micro | C7-6 | C4BR02G-6 |
| F36 | FUSE 36R | 15A | Ultimate Rear Console 2 | Micro | C6-10 | C4BR02M-1 |
| F37 | FUSE 37R | 30A | Module-Driver Seat | Micro | C6-9 | C4BR02F-9 |
| F38 | FUSE 38R | - | - | - | - | - |
| F39 | FUSE 39R | 30A | Module-Control-Deployable Towbar | Micro | C6-7 | C4BR02F-7 |
| F40 | FUSE 40R | - | - | - | - | - |
| F41 | FUSE 41R | 5A | Ultimate Rear Console ERC Coil Vbat SVO Clock |
Micro | C5-10 | C4BR02E-10 |
| F42 | FUSE 42R | 20A | Module-Seat-Executive | Micro | C5-9 | C4BR02E-9 |
| F43 | FUSE 43R | 20A | Actuator-Remote Function (RFA) | Micro | C5-8 | C4BR02E-8 |
| F44 | FUSE 44R | 15A | Trailer Pickup | Micro | C5-7 | C4BR02E-7 |
| F45 | FUSE 45R | 15A | Unit-Fuel Tank Engine Control Module (ECM) |
Micro | C5-6 | C4BR02E-6 |
| F46 | FUSE 46R | 15A | Pump-Fuel | Micro | C4-10 | C4BR02D-10 |
| F47 | FUSE 47R | - | - | - | - | - |
| F48 | FUSE 48R | 10A | Touchscreen | Micro | C4-8 | C4BR02D-8 |
| F49 | FUSE 49R | 10A | Module- Hands-Free Tailgate- Left Module- Hands-Free Tailgate- Right |
Micro | C4-7 | C4BR02D-7 |
| F50 | FUSE 50R | 15A | Controller-Slave-Infotainment (ISC) | Micro | C4-6 | C4BR02D-6 |
| F51 | FUSE 51R | 15A | Controller-Master-Infotainment (IMC) | Micro | C3-10 | C4BR02C-10 |
| F52 | FUSE 52R | 10A | Panel-Audio Video Input-Output Assembly- BCM-GWM |
Micro | C3-9 | C4BR02C-9 |
| F53 | FUSE 53R | 10A | Panel- Portable Device Interface- Rear | Micro | C3-8 | C4BR02C-8 |
| F54 | FUSE 54R | - | - | - | - | - |
| F55 | FUSE 55R | 15A | Module-Integrated Suspension Control-Air | Micro | C3-6 | C4BR02C-6 |
| F56 | FUSE 56R | 10A | Module-Integrated Suspension Control- CVD VBATT | Micro | C2-10 | C4BR02B-10 |
| F57 | FUSE 57R | 5A | Actuator-Remote Function (RFA) | Micro | C2-9 | C4BR02B-9 |
| F58 | FUSE 58R | 30A | Module-Passenger Seat Module-Seat-Executive |
Micro | C2-8 | C4BR02B-8 |
| F59 | FUSE 59R | 5A | Module-Camera Control Camera-Rear View |
Micro | C2-7 | C4BR02B-7 |
| F60 | FUSE 60R | - | - | - | - | - |
| FL1 | LINK 1R | 30A | Module-Control-Deployable Towbar | MCase | C12-3 | C4BR02M-3 |
| FL2 | LINK 2R | 30A | Module-Tailgate Control- Upper | MCase | C12-4 | C4BR02M-4 |
| FL3 | LINK 3R | 30A | Module-Control- Auxiliary Blower | JCase | C13-3 | C4BR02N-3 |
| FL4 | LINK 4R | 25A | Inverter-High Voltage Accessory | MCase | C13-4 | C4BR02N-4 |
| FL5 | LINK 5R | 50A | Heater-Electric Booster | JCase | C15-3 | C4BR02R-3 |
| FL6 | LINK 6R | - | - | - | - | - |
| FL7 | LINK 7R | 40A | Module-Rear Differential Control | MCase | C12-1 | C4BR02M-1 |
| FL8 | LINK 8R | 30A | Module- Tailgate Control- Lower | JCase | C12-2 | C4BR02M-2 |
| FL9 | LINK 9R | 40A | Module-ABS Control | MCase | C13-1 | C4BR02N-1 |
| FL10 | LINK 10R | 30A | Module-DEF Heating Control | MCase | C13-2 | C4BR02N-2 |
| FL11 | LINK 11R | - | - | - | - | - |
| FL12 | LINK 12R | - | - | - | - | - |
| FL13 | LINK 13R | - | - | - | - | - |
| FL14 | LINK 14R | - | - | - | - | - |
| FL15 | LINK 15R | - | - | - | - | - |
| FL16 | LINK 16R | 40A | Module-Audio Amplifier | MCase | C9-3 | C4BR02J-3 |
| FL17 | LINK 17R | 60A | Air-Suspension | JCase | ||
| R1 | RELAY 1R | N/A | Blower-Rear | Mini | C14-10 | N/A |
| R2 | RELAY 2R | N/A | Control- HV Battery Heater | Power Mini | C14-3 | N/A |
| R3 | RELAY 3R | N/A | Accessory Socket | Mini | C14-4 | N/A |
| R4 | RELAY 4R | N/A | Air Suspension- Cut Off | Power Mini | C11-3 | N/A |
| R5 | RELAY 5R | N/A | Pump-Coolant-Hybrid/EV Battery | Micro INV | C8-6 | N/A |
| R6 | RELAY 6R | N/A | Rear Floor Console | Micro INV | C8-4 | N/A |
| R7 | RELAY 7R | N/A | Rear Wiper | Micro INV | C14-8 | N/A |
| R8 | RELAY 8R | N/A | Fuel-Pump | Mini | C14-1 | N/A |
| R9 | RELAY 9R | N/A | Accessory Socket | Power Mini | C14-2 | N/A |
| R10 | RELAY 10R | N/A | Isolation- HV Battery Heater | Power Mini | C11-10 | N/A |
| R11 | RELAY 11R | N/A | Air-Suspension | Power Mini | C11-6 | N/A |
| R12 | RELAY 12R | N/A | Comfort 2 | PCB | C8-9 | N/A |
| R13 | RELAY 13R | N/A | Heated- Rear Screen | PCB | C11-1 | N/A |
| R14 | RELAY 14R | N/A | - | - | - | N/A |
| R15 | RELAY 15R | N/A | Rear Floor Console | PCB | C8-1 | N/A |
| R16 | RELAY 16R | N/A | - | - | - | N/A |
| R17 | RELAY 17R | N/A | Control- DEF Tank Module | PCB | C14-5 | N/A |
| R18 | RELAY 18R | N/A | Comfort 1 | PCB | C8-9 | N/A |
| R19 | RELAY 19R | N/A | Engine Run | PCB | C14-9 | N/A |
| R20 | RELAY 20R | N/A | Quiescent Current | PCB | C11-9 | N/A |
| R21 | RELAY 21R | N/A | Voltage Quality Module | PCB | C11-7 | N/A |
| R22 | RELAY 22R | N/A | - | - | - | N/A |
