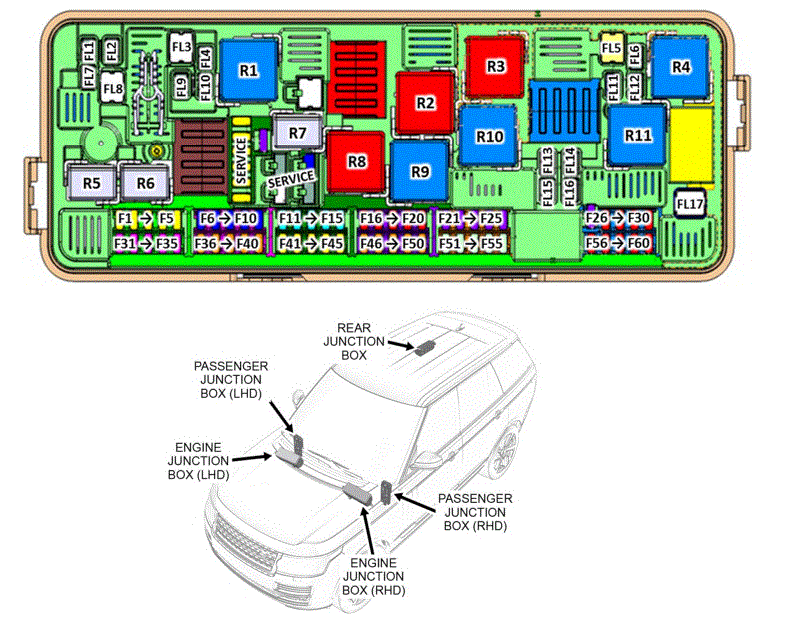

Engine Junction Box
| Box Fuse Number | Circuit Fuse Number | Rating (Amps) | Function | Fuse Type | Box Pinout | Circuit Conn Reference |
| F1 | FUSE 1E | - | - | Micro | C7-5 | C1BB01G-5 |
| F2 | FUSE 2E | 25A | Module-Fuel-Pump Driver | Micro | C7-4 | C1BB01G-4 |
| F3 | FUSE 3E | 15A | (Diesel) Pump-Coolant-Electric Power Inverter Converter (EPIC) |
Micro | C7-3 | C1BB01G-3 |
| F4 | FUSE 4E | - | - | - | - | - |
| F5 | FUSE 5E | - | - | - | - | - |
| F6 | FUSE 6E | - | - | - | - | - |
| F7 | FUSE 7E | - | - | - | - | - |
| F8 | FUSE 8E | - | - | - | - | - |
| F9 | FUSE 9E | 25A | Pump-Washer-Front/ Rear Window | Micro | C6-2 | C1BB01F-2 |
| F10 | FUSE 10E | 15A | Lamp-Fog-Front-Left Lamp-Fog-Front-Right |
Micro | C6-1 | C1BB01F-1 |
| F11 | FUSE 11E | 15A | Horn | Micro | C5-5 | C1BB01E-5 |
| F12 | FUSE 12E | 30A | Pump-Power Washer RH | Micro | C5-4 | C1BB01E-4 |
| F13 | FUSE 13E | 30A | Pump-Power Washer LH | Micro | C5-3 | C1BB01E-3 |
| F14 | FUSE 14E | 15A | Pump-Auxiliary Coolant | Micro | C5-2 | C1BB01E-2 |
| F15 | FUSE 15E | 15A | Pump-Coolant Pump-Supercharge- Coolant |
Micro | C5-1 | C1BB01E-1 |
| F16 | FUSE 16E | 25A | Pump-Washer-Front/ Rear Window | Micro | C4-5 | C1BB01D-5 |
| F17 | FUSE 17E | 10A | (Diesel) Sensor-Soot-SCR-Downstream Sensor-Nox-SCR-Upstream Sensor-Nox-SCR-Downstream Module-Def Heating Control |
Micro | C4-4 | C1BB01D-4 |
| (Petrol) Fan-Cooling-Electric-Front Solenoid-Active Engine Mount |
||||||
| F18 | FUSE 18E | 20A | Sensor-Heated Oxygen- Post Catalyst-Left Sensor-Heated Oxygen-Pre Catalyst-Left Sensor-Heated Oxygen- Pre Catalyst |
Micro | C4-3 | C1BB01D-3 |
| F19 | FUSE 19E | 15A | (Diesel) Solenoid-Charge Air Recirculation Sensor-Mass Air Flow (MAF)-Bank 2 Sensor-Mass Air Flow and Temperature-(MAFT) Bank 1 Solenoid-Valve Turbine Shut-Off Sensor-Valve Position- Compressor Solenoid-Oil Pump Solenoid-Charge Air Solenoid- EGR Cooler Bypass Valve |
Micro | C4-2 | C1BB01D-2 |
| (Petrol) Sensor-Heated Oxygen- Mid Catalyst - Right Sensor-Heated Oxygen- Mid Catalyst- Left |
||||||
| F20 | FUSE 20E | 25A | (Diesel) Engine Control Module |
Micro | C4-1 | C1BB01D-1 |
| (Petrol) Ignition Coils |
||||||
| F21 | FUSE 21E | 20A | (Diesel) Selective Catalytic Reduction - Relay Supply |
Micro | C3-5 | C1BB01C-5 |
| (Petrol) Oxygen Pre & Post Catalyst RH |
||||||
| F22 | FUSE 22E | 10A | (Diesel) Sensor- Water In Fuel Heater-Fuel Solenoid- Active Engine Mount Sensor- Water In Fuel Solenoid-Oil Jet- Piston Cooling |
Micro | C3-4 | C1BB01C-4 |
| (Petrol) Fan-Viscous-Cooling |
||||||
| F23 | FUSE 23E | 10A | (Diesel) Sensor-Heated Oxygen- (HO2S)-Front Module-Glow Plug Control |
Micro | C3-3 | C1BB01C-3 |
| (Petrol) Valve-Manifold Tuning Sensor-Oil Level and Temperature |
||||||
| F24 | FUSE 24E | 15A | (Diesel) Motor-Cooling Fan-1 Motor-Active Grille Air Shutter Motor-Cooling Fan-2 Sensor-Oil Temperature- And Level Solenoid- Variable Coolant Pump Solenoid-Oil Pump |
Micro | C3-2 | C1BB01C-2 |
| (Petrol) Motor- Active Grille Air Shutter Solenoid-Oil Pump Solenoid-VVT-Bank 1-Intake Solenoid-Oil Pump Solenoid-VVT- Bank 1- Intake Solenoid-VVT- Bank 1- Exhaust Solenoid-VVT- Bank 2- Intake Solenoid-VVT- Bank 2- Exhaust |
||||||
| F25 | FUSE 25E | 10A | Motor-Cooling Fan-1 Motor-Cooling Fan-2 Motor- Active Grille Air Shutter Solenoid-Oil Pump Solenoid- Variable Coolant Pump |
Micro | C3-1 | C1BB01C-1 |
| F26 | FUSE 26E | - | - | - | - | - |
| F27 | FUSE 27E | - | - | - | - | - |
| F28 | FUSE 28E | - | - | - | - | - |
| F29 | FUSE 29E | 5A | Module-Voltage Quality Engine Control Module (ECM) |
Micro | C2-2 | C1BB01B-2 |
| F30 | FUSE 30E | 10A | Heater-Wiper Blade | Micro | C2-1 | C1BB01B-1 |
| F31 | FUSE 31E | - | - | - | - | - |
| F32 | FUSE 32E | 10A | Module-Steering Wheel (SWM) | Micro | C7-9 | C1BB01G-9 |
| F33 | FUSE 33E | 5A | Relay- Transfer Case | Micro | C7-8 | C1BB01G-8 |
| F34 | FUSE 34E | - | - | - | - | - |
| F35 | FUSE 35E | 5A | Headlamp Levelling | Micro | C7-6 | - |
| F36 | FUSE 36E | - | - | - | - | - |
| F37 | FUSE 37E | 5A | - | - | - | - |
| F38 | FUSE 38E | - | - | - | - | - |
| F39 | FUSE 39E | 5A | Battery- Hybrid Electric Vehicle (HEV) | Micro | C6-7 | C1BB01F-7 |
| F40 | FUSE 40E | 15A | Module-Transmission-Control Switch-Automatic Transmission Switchpack-Terrain-Response |
Micro | C6-6 | C1BB01F-6 |
| F41 | FUSE 41E | - | - | - | - | - |
| F42 | FUSE 42E | 25A | Headlamp-Left | Micro | C5-9 | C1BB01E-9 |
| F43 | FUSE 43E | 5A | Module-Control- On-Board Charging | Micro | C5-8 | C1BB01E-8 |
| F44 | FUSE 44E | 25A | Headlamp-Right | Micro | C5-7 | C1BB01E-7 |
| F45 | FUSE 45E | - | - | - | - | - |
| F46 | FUSE 46E | - | - | - | - | - |
| F47 | FUSE 47E | - | - | - | - | - |
| F48 | FUSE 48E | - | - | - | - | - |
| F49 | FUSE 49E | 5A | (Diesel) Valve-Control-Fuel Pressure Valve-Control-Fuel Volume |
Micro | C4-7 | C1BB01D-7 |
| (Petrol) Sensor-Mass Air Flow and Temperature-(MAFT) Bank1 Sensor-Mass Air Flow (MAF)-Bank 2 Module-Diagnostic- Tank Leakage |
||||||
| F50 | FUSE 50E | - | - | - | - | - |
| F51 | FUSE 51E | 10A | (Diesel) Sensor-Heated Oxygen- Pre Catalyst- Left Charge Air Coolant Pump Solenoid-VVT- Bank 1-Exhaust Actuator-Wastegate Solenoid-Compressor Bypass- Turbocharger Thermostat Solenoid- EGR Cooler Bypass Valve Sensor-Camshaft Position (CMP) Module-Glow Plug Control |
Micro | C3-10 | C1BB01C-10 |
| (Petrol) Charge Air Coolant Pump Sensor-Camshaft Position- Bank 1-Intake Solenoid- Variable Camshaft Timing (VCT)- Intake |
||||||
| F52 | FUSE 52E | - | - | - | - | - |
| F53 | FUSE 53E | - | - | - | - | - |
| F54 | FUSE 54E | - | - | - | - | - |
| F55 | FUSE 55E | - | - | - | - | - |
| F56 | FUSE 56E | - | - | - | - | - |
| F57 | FUSE 57E | - | - | - | - | - |
| F58 | FUSE 58E | - | - | - | - | - |
| F59 | FUSE 59E | - | - | - | - | - |
| F60 | FUSE 60E | 5A | Heated- Wiper Blade | Micro | C2-6 | C1BB01B-6 |
| FL1 | LINK 1E | 40A | Heater- Windshield-Left | JCase | C13-3 | C1BB01N-3 |
| FL2 | LINK 2E | - | - | - | - | - |
| FL3 | LINK 3E | 40A | Heater- Windshield-Left | JCase | C13-3 | C1BB01N-3 |
| FL4 | LINK 4E | - | - | - | - | - |
| FL5 | LINK 5E | 40A | Blower- Front | JCase | C15-3 | C1BB01R-3 |
| FL6 | LINK 6E | 30A | Module-Control- Transfer Case | MCase | C15-4 | C1BB01R-4 |
| FL7 | LINK 7E | 40A | Heater-Fuel | MCase | C12-1 | C1BB01M-1 |
| FL8 | LINK 8E | 40A | Heated Front Screen RH | JCase | C12-2 | C1BB01M-2 |
| FL9 | LINK 8E | 60A | Fan-Cooling-Electric- Front | MCase | C13-1 | C1BB01N-1 |
| FL10 | LINK 10E | 40A | Transfer Case | MCase | C13-2 | C1BB01N-2 |
| FL11 | LINK 11E | 20A | Starter Motor | MCase | C15-1 | C1BB01R-1 |
| FL12 | LINK 12E | 30A | Starter Motor | MCase | C15-2 | C1BB01R-2 |
| FL13 | LINK 13E | 40A | Pump-Fluid- Automatic Transmission | MCase | C9-2 | C1BB01J-2 |
| FL14 | LINK 14E | - | - | - | - | - |
| FL15 | LINK 15E | 40A | (Petrol) Engine Control Module |
MCase | C9-4 | C1BB01J-4 |
| FL16 | LINK 16E | - | - | - | - | - |
| FL17 | LINK 17E | 20A | Wiper-On-Off | JCase | C10-4 | C1BB01K-4 |
| R1 | Relay 1E | N/A | - | - | - | N/A |
| R2 | Relay 2E | N/A | Blower | Mini | C14-2 | N/A |
| R3 | Relay 3E | N/A | Starter | Mini | C11-5 | N/A |
| R4 | Relay 4E | N/A | Transfer Case | Mini | C11-3 | N/A |
| R5 | Relay 5E | N/A | HEV Logic | Micro INV | C8-4 | N/A |
| R6 | Relay 6E | N/A | Fuel Pump (With Filter) | Micro | C8-3 | N/A |
| R7 | Relay 7E | N/A | Horn | Micro | C14-9 | N/A |
| R8 | Relay 8E | N/A | Charge Air Coolant Pump | Mini INV | C14-7 | N/A |
| R9 | Relay 9E | N/A | Engine Control- Module (ECM) | Power Mini | C14-1 | N/A |
| R10 | Relay 10E | N/A | Pump-Transmission Oil | Power Mini | C14-4 | N/A |
| R11 | Relay 11E | N/A | Starter | Mini | C11-7 | N/A |
| R12 | Relay 12E | N/A | Heated Front- Screen | PCB | C8-2 | N/A |
| R13 | Relay 13E | N/A | Headlamp Washer Pump-Left | PCB | C14-10 | N/A |
| R14 | Relay 14E | N/A | Wash-Pump-Front | PCB | C14-5 | N/A |
| R15 | Relay 15E | N/A | Heated Front- Screen | PCB | C8-2 | N/A |
| R16 | Relay 16E | N/A | Front- Fog Lamp | PCB | C8-10 | N/A |
| R17 | Relay 17E | N/A | Heated- Wiper Blade | PCB | C10-6 | N/A |
| R18 | Relay 18E | N/A | Wash- Pump-Rear | PCB | C8-7 | N/A |
| R19 | Relay 19E | N/A | Headlamp Washer Pump-Right | PCB | C8-9 | N/A |
| R20 | Relay 20E | N/A | Wiper-On-Off | PCB | C11-8 | N/A |
| R21 | Relay 21E | N/A | - | - | - | N/A |
| R22 | Relay 22E | N/A | Extended Ignition | PCB | C8-5 | N/A |
