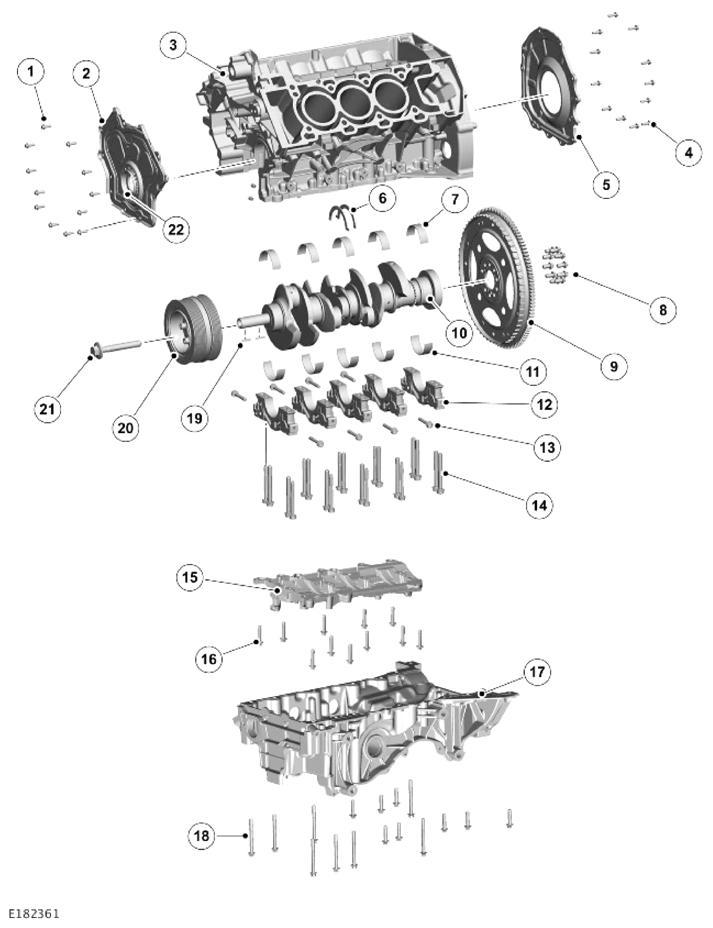

Cylinder Block Components
WARNING: This page is about a different variant/trim than selected.
| ITEM | DESCRIPTION |
|---|---|
| 1 | M6 bolt (quantity 12) |
| 2 | Cylinder block front cover |
| 3 | Cylinder block |
| 4 | M6 bolt (quantity 12) |
| 5 | Cylinder block rear cover and oil seal |
| 6 | Thrust washer (quantity 2) |
| 7 | Upper main bearing (quantity 5) |
| 8 | Bolt (quantity 10) |
| 9 | Drive plate |
| 10 | Crankshaft |
| 11 | Lower main bearing (quantity 5) |
| 12 | Crankshaft main bearing cap (quantity 5) |
| 13 | Cross bolt with underhead sealing washers (quantity 8) - crankshaft main bearing cap |
| 14 | Inner and outer bolts - crankshaft main bearing cap (quantity 20) |
| 15 | Windage tray |
| 16 | M8 bolt (quantity 11) |
| 17 | Oil pan |
| 18 | M8 bolt (quantity 16) |
| 19 | Woodruff key (quantity 2) |
