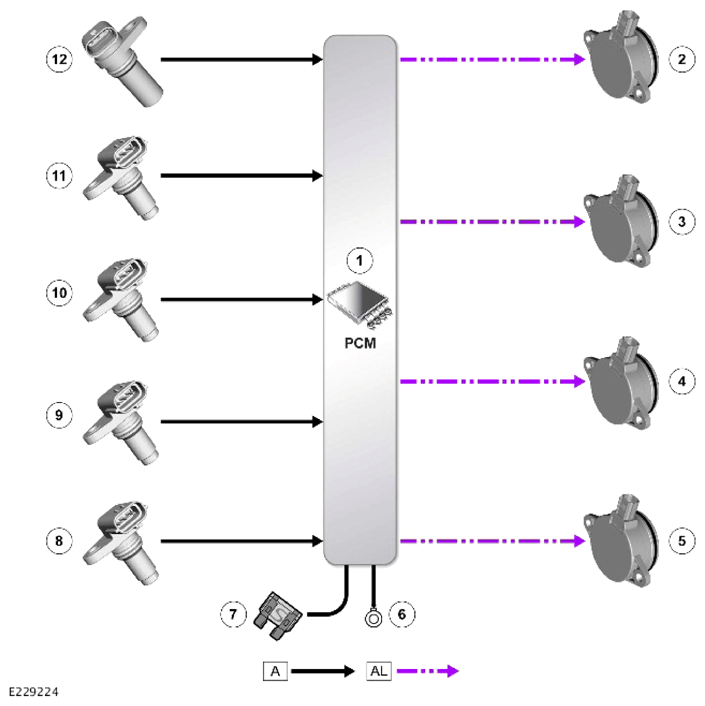

Control Diagram
WARNING: This page is about a different variant/trim than selected.
A = HARDWIRED: AL = PULSE WIDTH MODULATION
| ITEM | DESCRIPTION |
|---|---|
| 1 | Powertrain Control Module (PCM) |
| 2 | Variable valve timing (VCT) solenoid - Bank 1 intake camshaft |
| 3 | VCT solenoid - Bank 1 exhaust camshaft |
| 4 | VCT solenoid - Bank 2 intake camshaft |
| 5 | VCT solenoid - Bank 2 exhaust camshaft |
| 6 | Ground |
| 7 | Power supply |
| 8 | Camshaft position sensor (CMP) - Bank 1 intake camshaft |
| 9 | CMP - Bank 1 exhaust camshaft |
| 10 | CMP - Bank 2 intake camshaft |
| 11 | CMP - Bank 2 exhaust camshaft |
| 12 | Crankshaft position sensor (CKP) |
