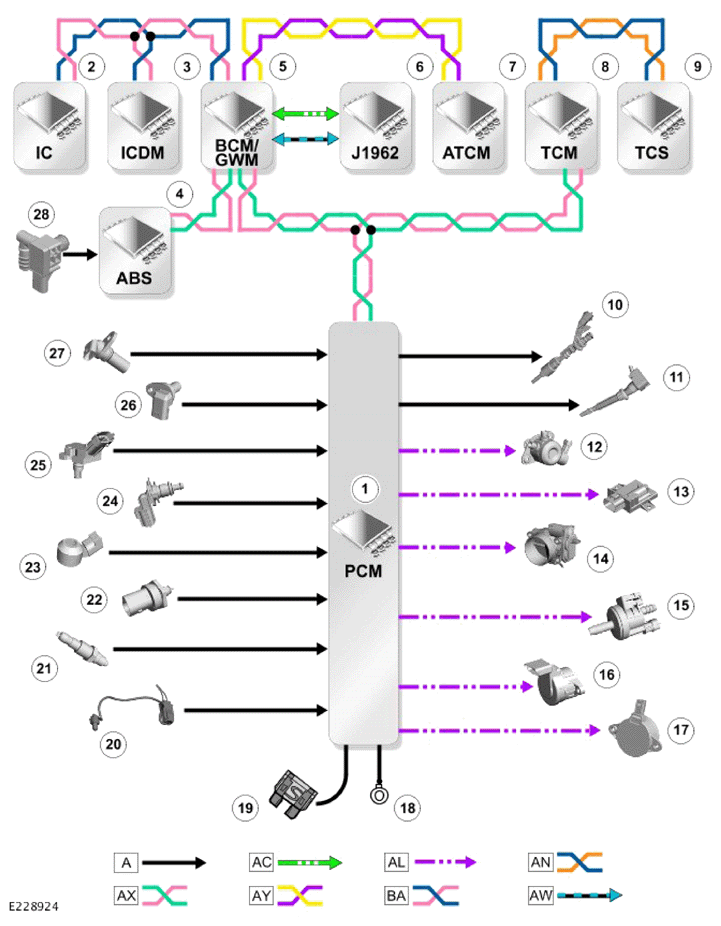

Control Diagram - 1 Of 2
WARNING: This page is about a different variant/trim than selected.
A = HARDWIRED: AC = DIAGNOSTIC: AL = PULSE WIDTH MODULATION (PWM): AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS: AX = FLEXRAY BUS: AY = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWER MODE ZERO SYSTEMS BUS: BA = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) HUMAN MACHINE INTERFACE (HMI) SYSTEMS BUS: AW = BROADR-REACH® ETHERNET.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Powertrain Control Module (PCM) |
| 2 | Instrument Cluster (IC) |
| 3 | Interactive Control Display Module (ICDM) |
| 4 | Anti-lock Brake System (ABS) control module |
| 5 | Body Control Module/Gateway Module (BCM/GWM) |
| 6 | Diagnostic connector (J1962) |
| 7 | HVAC Control Module |
| 8 | Transmission Control Module (TCM) |
| 9 | Transmission Control Switch (TCS) |
| 10 | Fuel injector (6 off) |
| 11 | Ignition coil (6 off) |
| 12 | High Pressure (HP) fuel pump (2 off) |
| 13 | Fuel Pump Driver Module (FPDM) |
| 14 | Electric throttle |
| 15 | Purge valve |
| 16 | Supercharger bypass valve actuator |
| 17 | Variable Camshaft Timing (VCT) actuator (4 off) |
| 18 | Ground |
| 19 | Power supply |
| 20 | Ambient Air Temperature (AAT) sensor |
| 21 | Heated Oxygen Sensor (HO2S) (6 off) |
| 22 | Fuel Rail Pressure and Temperature (FRPT) sensor |
| 23 | Knock sensor (2 off) |
| 24 | Engine Coolant Temperature (ECT) sensor (2 off) |
| 25 | Manifold Absolute Pressure and Temperature (MAPT) sensor |
| 26 | Camshaft Position (CMP) sensor (4 off) |
| 27 | Crankshaft Position (CKP) sensor |
| 28 | Brake vacuum sensor |
