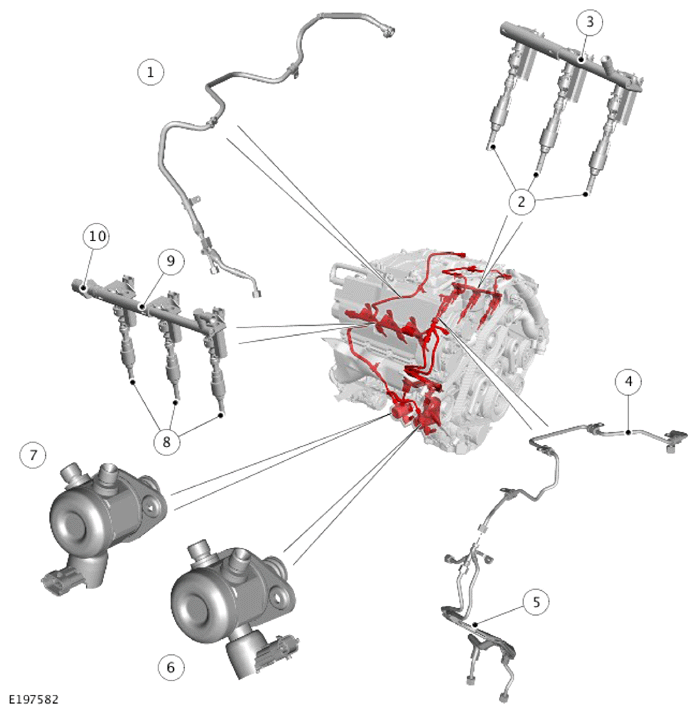

Component Location
WARNING: This page is about a different variant/trim than selected.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Low Pressure (LP) fuel line |
| 2 | Fuel injectors - Bank 2 |
| 3 | Fuel rail - Bank 2 |
| 4 | Crossover tube |
| 5 | High Pressure (HP) fuel lines |
| 6 | High Pressure (HP) fuel pump - Front (1) |
| 7 | High Pressure (HP) fuel pump - Rear (2) |
| 8 | Fuel injectors - Bank 1 |
| 9 | Fuel rail - Bank 1 |
| 10 | Fuel Rail Pressure and Temperature (FRPT) sensor |
