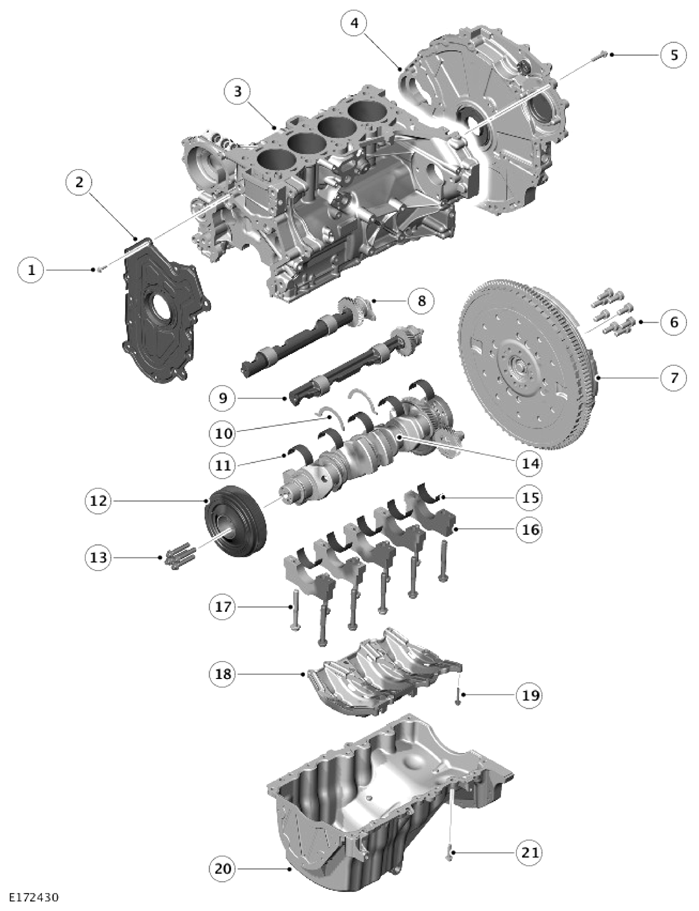

Cylinder Block Components
WARNING: This page is about a different variant/trim than selected.
| ITEM | DESCRIPTION |
|---|---|
| 1 | M6 bolt (13 off), M10 bolt (1 off) |
| 2 | Engine front cover |
| 3 | Cylinder block |
| 4 | Lower timing chain cover |
| 5 | M8 screw (16 off) |
| 6 | M10 bolt (8 off) |
| 7 | Dual mass flywheel (manual transmission) or drive plate (automatic transmission) |
| 8 | Right dynamic balancer |
| 9 | Left dynamic balancer |
| 10 | Thrust washer (2 off) |
| 11 | Upper main bearing (5 off) |
| 12 | Crankshaft pulley/mass damper |
| 13 | M10 bolt (4 off) |
| 14 | Crankshaft |
| 15 | Lower main bearing (5 off) |
| 16 | Main bearing cap (5 off) |
| 17 | M12 bolts (10 off) |
| 18 | Windage tray |
| 19 | M6 screw (12 off) |
| 20 | Oil pan |
