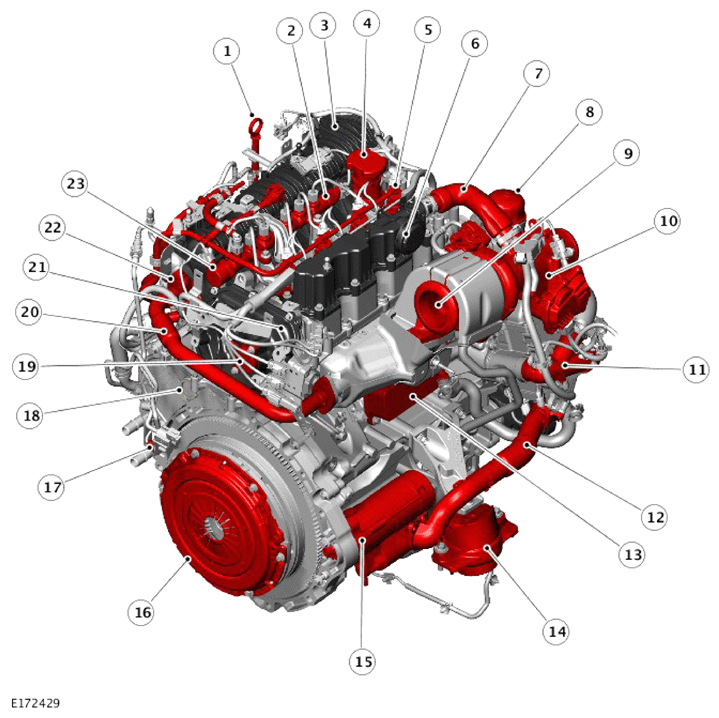

Component Location - INGENIUM I4 2.0L Diesel 180PS - EU4/5/6, NAS - External Components Sheet 2 Of 2
WARNING: This page is about a different variant/trim than selected.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Oil level gauge |
| 2 | Fuel rail |
| 3 | Intake manifold |
| 4 | Oil filler cap |
| 5 | Fuel injector (4 off) |
| 6 | Engine vent module (positive crankcase ventilation) |
| 7 | Camshaft cover breather |
| 8 | Oil filter and housing assembly |
| 9 | Variable Geometry Turbocharger (VGT) |
| 10 | LP EGR valve (EU5/6 and NAS only) |
| 11 | Engine coolant inlet |
| 12 | EGR outlet pipe |
| 13 | Oil cooler |
| 14 | Right active engine mount |
| 15 | Tandem Solenoid Starter (TSS) motor |
| 16 | Clutch and flywheel assembly (manual transmission) or Drive plate (automatic transmission) |
| 17 | Crankshaft Position (CKP) sensor |
| 18 | Lower timing chain cover |
| 19 | Variable Camshaft Timing solenoid (exhaust camshaft only) |
| 20 | EGR inlet pipe (NAS version shown, EU4/5/6 have cooled pipe) |
| 21 | Cylinder head cover assembly |
| 22 | HP EGR valve assembly (EU4/5/6 and NAS specifications) |
| 23 | Fuel rail pressure sensor |
