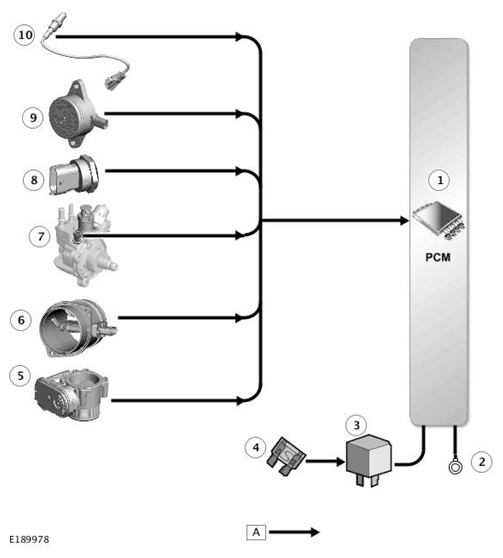

Control Diagram - 4 Of 7
WARNING: This page is about a different variant/trim than selected.
A= HARDWIRED
| ITEM | DESCRIPTION |
|---|---|
| 1 | Powertrain Control Module (PCM) |
| 2 | Ground |
| 3 | PCM Relay - Located in Engine Junction Box (EJB) |
| 4 | Fuse - Located in EJB |
| 5 | Electric throttle |
| 6 | Mass Air Flow (MAF)/Intake Air Temperature (IAT) sensor |
| 7 | Fuel temperature sensor |
| 8 | Fuel Rail Pressure (FRP) sensor |
| 9 | Variable Camshaft Timing (VCT) solenoid |
| 10 | Heated Oxygen Sensor (HO2S) |
