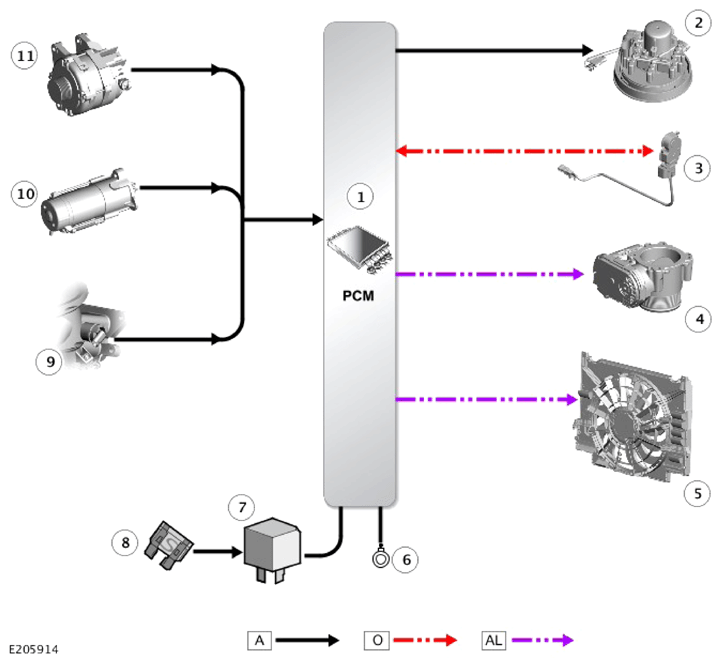

Control Diagram - 3 Of 7
WARNING: This page is about a different variant/trim than selected.
A= HARDWIRED: O= LOCAL INTERCONNECT NETWORK (LIN) BUS: AL= PULSE WIDTH MODULATION (PWM)
| ITEM | DESCRIPTION |
|---|---|
| 1 | Powertrain Control Module (PCM) |
| 2 | Diesel Exhaust Fluid (DEF) tank module |
| 3 | Active air grille shutter motor |
| 4 | Electric throttle |
| 5 | Electric cooling fan |
| 6 | Ground |
| 7 | PCM relay - Located in Engine Junction Box (EJB) |
| 8 | Fuse - Located in EJB |
| 9 | Engine Coolant Temperature (ECT) sensor - Located in electric thermostat housing |
| 10 | Starter motor |
| 11 | Generator |
