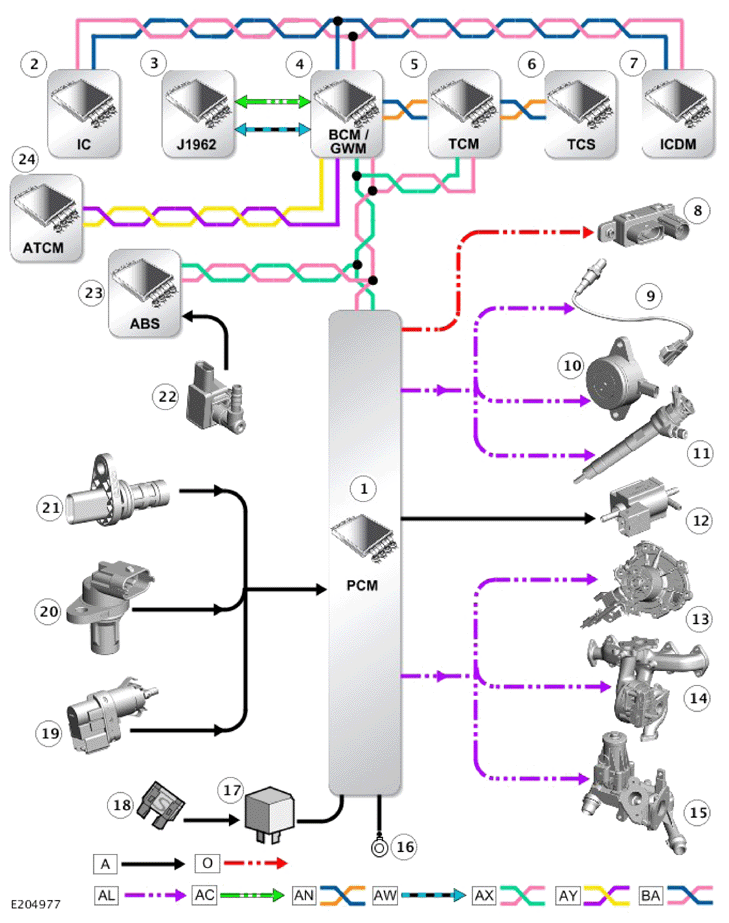

Control Diagram - 1 Of 7
WARNING: This page is about a different variant/trim than selected.
A= HARDWIRED: O= LOCAL INTERCONNECT NETWORK (LIN) BUS: AL= PULSE WIDTH MODULATION (PWM): AC = DIAGNOSTIC: AN= HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS: AW = ETHERNET: AX= FLEXRAY: AY= HS CAN POWER MODE ZERO SYSTEMS BUS: BA = HS CAN HUMAN MACHINE INTERFACE (HMI) SYSTEMS BUS
| ITEM | DESCRIPTION |
|---|---|
| 1 | Powertrain Control Module (PCM) |
| 2 | Instrument Cluster (IC) |
| 3 | Diagnostic connector (J1962) |
| 4 | Body Control Module/Gateway Module (BCM/GWM) assembly |
| 5 | Transmission Control Module (TCM) |
| 6 | Transmission Control Switch (TCS) |
| 7 | Interactive Control Display Module (ICDM) |
| 8 | Glow Plug Control Module |
| 9 | Heated Oxygen Sensor (HO2S) |
| 10 | Variable Camshaft Timing (VCT) solenoid |
| 11 | Fuel injector (4 off) |
| 12 | Exhaust Gas Recirculation (EGR) cooler bypass valve |
| 13 | Variable coolant pump |
| 14 | Variable Geometry Turbine (VGT) vane actuator - High Pressure (HP) turbocharger |
| 15 | HP EGR valve motor |
| 16 | Ground |
| 17 | Relay - Located in Engine Junction Box (EJB) |
| 18 | Fuse - Located in EJB |
| 19 | Brake pedal switch |
| 20 | Crankshaft Position (CKP) sensor |
| 21 | Camshaft Position (CMP) sensor |
| 22 | Brake vacuum sensor |
| 23 | Anti-lock Brake System (ABS) |
| 24 | HVAC Control Module |
