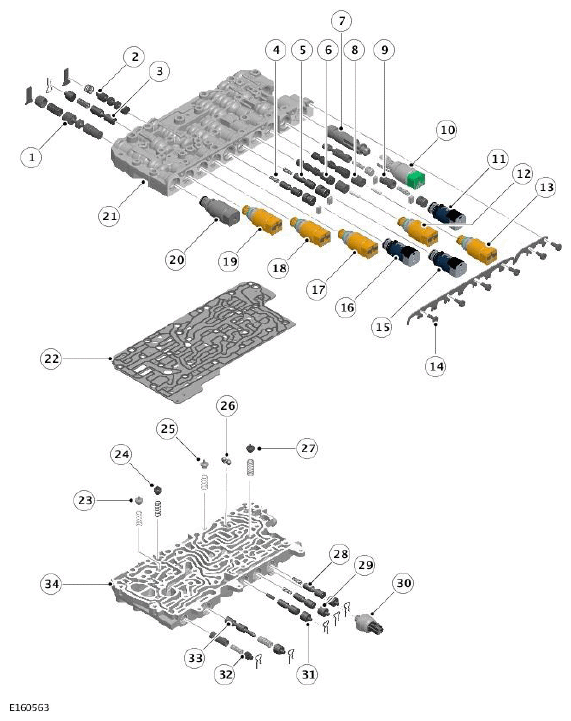

Valve Block Components
WARNING: This page is about a different car, the 2018 Land Rover Discovery Sport. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM | DESCRIPTION |
|---|---|
| 1 | System pressure spool valve |
| 2 | Torque converter pressure spool valve |
| 3 | Lubrication spool valve |
| 4 | Dog clutch 'A' spool valve |
| 5 | Dog clutch 'F' spool valve |
| 6 | Multiplate clutch 'D' spool valve |
| 7 | Magnetic holding valve piston |
| 8 | Multiplate clutch 'C' spool valve |
| 9 | Park lock spool valve |
| 10 | Magnetic valve control solenoid - park lock actuator |
| 11 | Park lock solenoid valve |
| 12 | Multiplate clutch 'D' Pressure Control Valve (PCV) |
| 13 | Multiplate clutch 'C' PCV |
| 14 | Retainer |
| 15 | Dog clutch 'F' solenoid valve |
| 16 | Dog clutch 'A' solenoid valve |
| 17 | Multiplate clutch 'E' PCV |
| 18 | Multiplate clutch 'B' PCV |
| 19 | Torque converter lock-up clutch PCV |
| 20 | System PCV |
| 21 | Valve housing |
| 22 | Intermediate plate |
| 23 | Valve and spring |
| 24 | Valve and spring |
| 25 | Valve and spring |
| 26 | Ball rocker |
| 27 | Valve and spring |
| 28 | Multiplate clutch 'C' spool valve |
| 29 | Multiplate clutch 'D' spool valve |
| 30 | Pressure sensor |
| 31 | Torque converter lock-up clutch spool valve |
| 32 | Shift system pressure spool valve |
| 33 | Pressure reduction spool valve |
| 34 | Valve plate |
