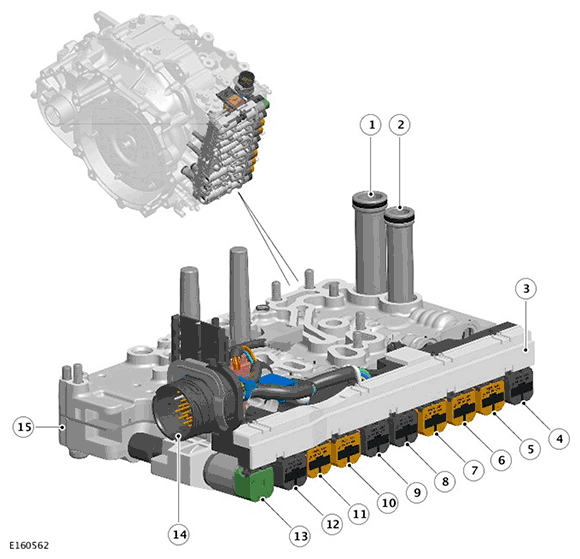

Valve Block Assembly
WARNING: This page is about a different car, the 2018 Land Rover Discovery Sport. However, it is still accessible from the selected car via links, so may be relevant.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Automatic Transmission Fluid (ATF) pump intake |
| 2 | ATF pump pressure outlet |
| 3 | Sensor unit |
| 4 | System Pressure Control Valve (PCV) |
| 5 | Torque converter lock-up clutch PCV |
| 6 | Multiplate clutch 'B' PCV |
| 7 | Multiplate clutch 'E' PCV |
| 8 | Dog clutch A solenoid valve |
| 9 | Dog clutch F solenoid valve |
| 10 | Multiplate clutch 'D' PCV |
| 11 | Multiplate clutch 'C' PCV |
| 12 | Park lock solenoid valve |
| 13 | Magnetic valve control solenoid - park lock actuator |
| 14 | Electrical connector |
| 15 | Valve block |
