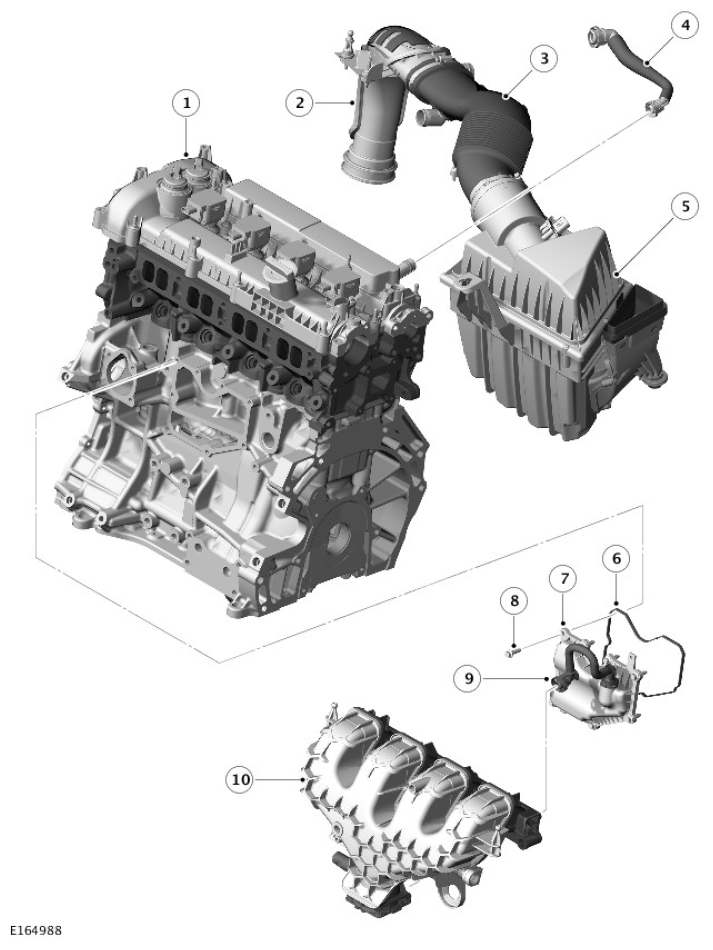

Component Location

G13631973
ITEM DESCRIPTION
1 Camshaft cover
2 Lower clean air inlet duct
3 Upper clean air inlet duct
4 Camshaft cover vent hose
5 Air cleaner housing
6 Gasket
7 Oil separator
8 Bolt (8 off)
9 Crankcase ventilation hose
10 Intake manifold
