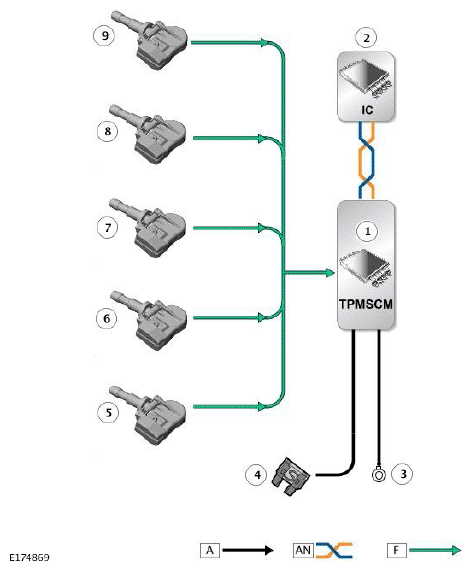

Control Diagram
A = HARDWIRED; AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN BUS; F = RADIO FREQUENCY (RF) TRANSMISSION.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Tire Pressure Monitoring System Control Module (TPMSCM) |
| 2 | Instrument Cluster (IC) |
| 3 | Ground |
| 4 | Power supply |
| 5 | Tire Pressure Sensor - left front |
| 6 | Tire Pressure Sensor - right front |
| 7 | Tire Pressure Sensor - left rear |
| 8 | Tire Pressure Sensor - right rear |
| 9 | Tire Pressure Sensor - spare (if a full-size spare wheel is fitted) |
