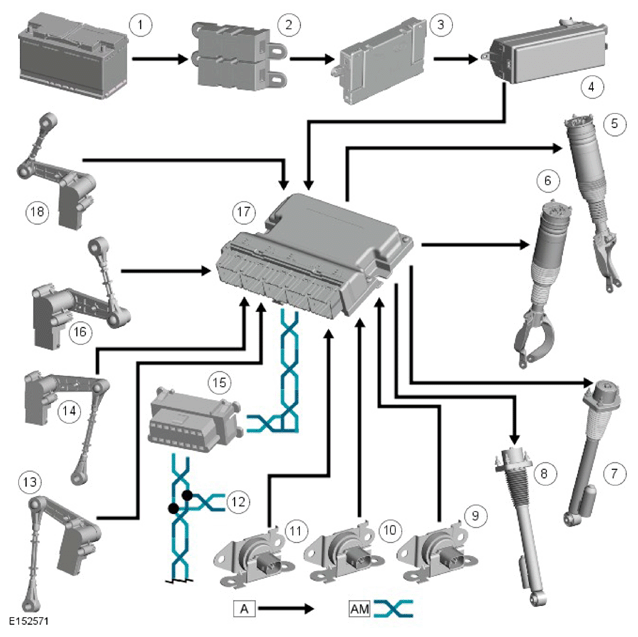

A = Hardwired, AM = High speed CAN (Controller Area Network) Chassis bus. |
| 1 |
Battery |
| 2 |
Battery junction box-2 |
| 3 |
Battery junction box |
| 4 |
Rear junction box |
| 5 |
Damper solenoid - right front |
| 6 |
Damper solenoid - left front |
| 7 |
Damper solenoid - right rear |
| 8 |
Damper solenoid - left rear |
| 9 |
Accelerometer - rear |
| 10 |
Accelerometer - right front |
| 11 |
Accelerometer - left front |
| 12 |
High-speed CAN Chassis connection to other systems |
| 13 |
Height sensor - right rear |
| 14 |
Height sensor - left rear |
| 15 |
Diagnostic connector |
| 16 |
Height sensor - left front |
| 17 |
Chassis Control Module (CHCM) |
| 18 |
Height sensor - right front |
