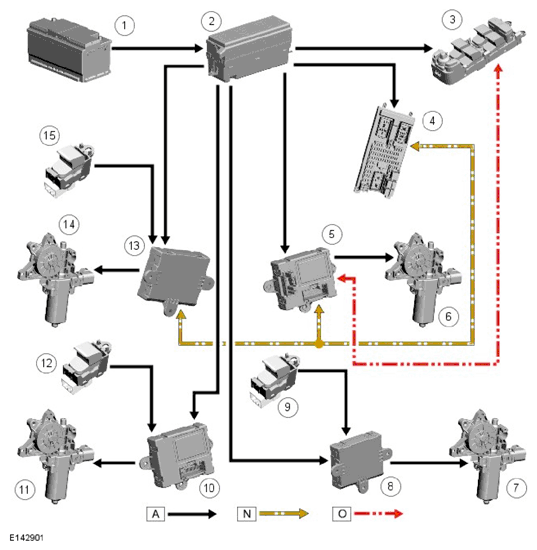

Window Control Diagram
NOTE:
A
= Hardwired, N
= Medium speed CAN bus; O
= LIN bus.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Battery |
| 2 | EJB (engine junction box) |
| 3 | Driver window switches |
| 4 | CJB |
| 5 | DDM |
| 6 | Driver window motor |
| 7 | Driver side rear window motor |
| 8 | Driver side RDM |
| 9 | Driver side rear window switch |
| 10 | Passenger side RDM |
| 11 | Passenger side rear window motor |
| 12 | Passenger side rear window switch |
| 13 | PDM |
| 14 | Passenger window motor |
| 15 | Passenger window switch |
